SteelSeries Arctis 7 2019 Edition Wireless defekten Micro USB Anschluss auf USB C aufrüsten

Geschrieben von: epooloope
  • Kommentare: 10
SteelSeries Arctis 7 2019 Edition Wireless defekten Micro USB Anschluss auf USB C aufrüsten

Schwierigkeitsgrad

Schwierig

Schritte

11

Zeitaufwand

4 Stunden

Einleitung

Diese Anleitung zeigt, wie am SteelSeries Arctis 7 der USB-Anschluss auf USB-C aufgerüstet wird.

Die Datenkontakte bleiben erhalten, der Kopfhörer kann unverändert weiter betrieben werden, z.B. an einem PC via USB.

Hinweis: Es wird kleine Beschädigungen am Headset geben, da der Anschluss aufgeweitet werden muss, damit der etwas größere USB-C-Anschluss passt.

Ein anderer Nutzer (Kireobat) hat dies bereits in einer anderen Anleitung beschrieben.

  1. GhJgiGTPRcU4YioP
    GhJgiGTPRcU4YioP
    PlYRiNcyMUXAWMVq
    CM326Wy5xILtoP5X

    • Entferne die Ohrpolster.

    • Entferne die Torx T6H Schrauben

    • Hebe den Lautsprecher vorsichtig seitlich ab, achte dabei auf die Kabel.

  2. dmBHPNQTYFIhvtBW

    • Nimm die Leiterplatte heraus.

    • Es geht leichter, wenn du dabei am Lautstärkeregler drückst.

    • Bildquelle

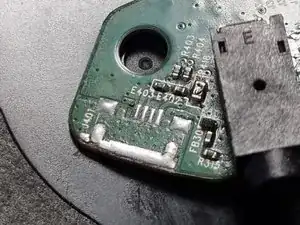

  3. Cq1VUNYmHWhQosTL

    • Entlöte den Micro-USB-Anschluss und reinige die Lötstellen.

    • Hier war der Anschluss ausgebrochen und wurde gleich repariert.

    • Die Anschlüsse von rechts nach links:

    • VCC

    • D-

    • D+

    • ID

    • GND

    Hi. Is pin 4 (ID) used? The pad had been ripped off on a board I'm repairing and it didn't appear to go anywhere. Plus I can see that it doesn't appear to be connected to the usb c mod board.

    Cheers

    Andy

    Andrew Brown -

    Hi, sorry for the late reply. I hope you still managed to save your headphone!

    So my guide does care about the pads on the board. As you can see, the pad on mine are also ripped off.

    The ID pin is just to communicate with your device whether it is a slave or not. In this case, it is floating, configuring it as a slave.

    This is replaced with the USB-C port, by the resistor between R1 and GND (see step 5)

    Best of luck in your future repairs

    Epo

    epooloope -

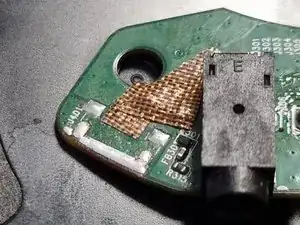

  4. 2FgIdYMV2vyJO1UG

    • Überklebe die elektronischen Bauteile mit Kaptonband.

  5. hHOaxJJoGUYUAxxC
    hHOaxJJoGUYUAxxC
    m2RaYP2MkvsjhH6C

    • Um den USB-C-Anschluss als slave zu konfigurieren, musst du einen 5,1 kOhm-Widerstand zwischen R1 und GND einfügen.

    • Überdecke die offenen Lötstellen mit Kaptonband.

  6. JP2IpFLhvpEAKcwm
    JP2IpFLhvpEAKcwm
    wqFSSWcUw5XN4EGA

    • Schneide den Kunsstoff am unteren Schraubenloch in der oberen und unteren Gehäusehälfte ab, um Platz für den USB-C-Anschluss zu schaffen.

    • Hinweis: Dadurch könnte das Headset nicht mehr ganz so stabil sein. Ich habe keine Nachteile bemerkt.

  7. 2I3P5knylwuFDAIu

    • Vergrößere die Öffnung am USB-Anschluss mit einem Lötkolben.

    • Du kannst den Vorgang besser kontrollieren, wenn du dabei die Temperatur des Lötkolbens niedriger einstellst.

  8. NIYNvPfirlnucZqf
    NIYNvPfirlnucZqf
    QMV4qdnVfVMuEhMa

    • Reinige den USB-C-Anschluss mit Isopropylalkohol.

    • Positionire den Anschluss so, dass er etwa 2,5 mm über die Leiterplatte übersteht.

    • Erwärme den Anschluss vor dem Löten bereits etwas mit einem Lötkolben oder einem Heißluftgebläse. Er kann dann besser verlötet werden, da er durch die große Masse viel Wärme aufnimmt.

    • Schmelze etwas Lötzinn auf die GND-Kontakt. Kontrolliere, ob sie voll bedeckt sind und gut erhitzt.

    • Lege die Platine auf die GND-Kontakte. Erwärme nochmals.

    • Achte daruf, dass es keinen Kurzschluss der GND-Kontakte zu den anderen USB-C-Kontakten gibt.

    I'm attempting this right now, but I'm having trouble soldering the usb c port in place any tips for making the solder stick to the port itself?

    Pedro Barreiro -

    Thanks for attempting it, kinda makes me happy :) I also had some problems at this step

    The temps need to be sufficiently high, for the solder to properly wet the surface of the USB port. It is important to keep your port long enough in place for the solder to cool completely

    You could also try sanding the USB-c port to increase surface area and also remove the protective coating.

    Keep the surfaces clean!

    Use flux!

    Use enough heat!

    If you have problems ask me anytime and let me know how your repair went :D

    epooloope -

  9. nX5T5e1T2qXSnVNY

    • Löte Anschlussdrähte zwischen folgende Kontakte:

    • TP401 an VCC

    • TP403 an D+

    • TP404 an D-

    • TP412 an GND

    • Kontrolliere nochmals, ob die Lötstellen gut sind und keine Kurzschlüsse bestehen.

    Is it possible to skip this step and just solder the cables exactly where the micro usb pins were?

    Tomáš Hnilický -

    it's possible but soldering the usbc port in place might be difficult, you have to make sure that nothing is shorting, or gluing the port to the plastic frame so it is stable when plugging the cable

    Pedro Barreiro -

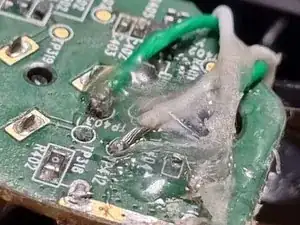

  10. BRhMJHx6QHKGElTi
    BRhMJHx6QHKGElTi
    xjAJEXnOhJdmlWHq

    • Löte die Kabel wie beschrieben an der USB-C-Platine an.

    • Wenn du willst, kannst du die Kabel mit Heißleim sichern.

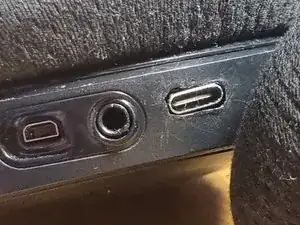

  11. CborShbrYY2hxGl3

    • Positionier die Platine im Gehäuse. Drücke die Anschlüsse in die Öffnungen.

    • Richte die Schraubenlöcher passend aus.

    • Schließe das Headset und ziehe die Schrauben fest.

    • Glückwunsch, du hast es geschafft!

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge

Tinte & Feder

epooloope

Mitglied seit: 29/04/23

203 Reputation

4 Kommentare

Hey does this provide data and charging or only charging?

Pedro Barreiro -

Yes it does provide data and charging as you also solder the datapins to the USB C port.

So it is being recognized by the software.

epooloope -

I tried to attach a USB-C connector to the dongle, and the D+ line came off. Do you know which pin is the D+ breakout pin on the dongle?

joswald martinez -

I don't understand you completely. But as far as I understood you, you have the USB-C Board, there you tried to solder the cable to a pin on that USB-C board, but it then the D+ pad ripped off?

If so, I would just order a new one, as they are quite cheap.

If you really want to use that board, I would suggest using a multimeter in continuity mode, to probe the places where the data line goes to. Alternatively, you can also look at a USB-C schematic to find the D+ pin on the board.

Best of luck in your repair! Hope it turns out to be a success!

epooloope -
