Einleitung
Diese Anleitung zeigt, wie du die Lüfter in der Synology DiskStation 1522+ tauschen kannst.
Der von Synology eingebaute Lüfter ist Y.S TECH FD129225LL-N DC 12V 0.12A 90x90x25mm 3-Wire Server Cooling Fan. Im Datenblatt der NAS sind die Maße als 2x (92 x 92 x 25 mm) angegeben.
Als Ersatz werden in dieser Anleitung die Noctua NF-A9 FLX 92mm Premium Lüfter eingebaut.
Beachte, dass Diese die Abdeckung der Lüfter stellenweise leicht nach außen drücken, abgesehen davon aber für das Gerät geeignet sind.
Du kannst die Anleitung auch verwenden, um den Lüfter von Staub und Schmutz zu befreien.
Werkzeuge
Ersatzteile
-
-
Entferne die abgebildeten 9mm langen, acht Phillips PH2 Schrauben, mit denen der Lüfter befestigt ist.
-
-
-
Hebel die Abdeckung an den Ecken oben und unten ab.
-
Die Abdeckung hält an den markierten Stellen am Gerät.
-
-
-

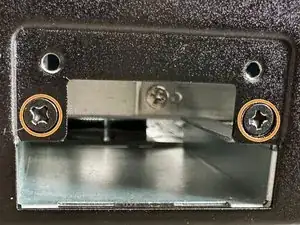

Entferne die abgebildeten zwei 5 mm langen Phillips PH 2 Schrauben.
-
Nehme nun die Abdeckung oder die 10GbE Erweiterung weg.
-
-
-
Entferne die zwei 1,4 mm langen Phillips PH 1 Schrauben.
-
Schiebe anschließend das Gehäuseoberteil erst nach vorne und dann nach außen.
-
-
-
Entferne den Erweiterungsslot Einschub, um mehr Spielraum zu haben.
-
Entferne dafür die zwei 5 mm Phillips PH 2 Schrauben an der Rückseite des Gerätes.
-
Entferne auch die zwei 7 mm Phillips PH 2 Schrauben an der Unterseite.
-
Entnehme nun den Einschub, indem du zuerst die rechte Seite zu dir ziehst. So lässt sich das Teil leichter entnehmen
-
-
-
Die zu einem zeigende Plastikhalterung leicht zu einem biegen und mit der anderen Hand den Anschluss des Lüfterkabels nach oben ziehen.
-
Dies für den anderen Lüfter wiederholen.
-
-
-
Schraube die zwei Haltearme ab.
-
Entferne dafür die zwei Phillips PH 2 Schrauben
-
Hebe die Lüfter zusammen, samt Haltearmen aus dem Gehäuse.
-
Ziehe nun die Haltearme von den Lüftern ab.
-
-
-
Bereite vor dem Einbau die Lüfter schonmal vor und überlege, wie ihr sie drehen müsst, damit die Kabel nicht überall im Gerät herumliegen, da die neuen Lüfter deutlich längere Kabel haben als die Ausgebauten.
-
Befestige nun die Halterung wieder an den Lüftern an der entsprechenden Stelle (Ecke hinten rechts). Es kann sein, dass die Halterung etwas überdehnt wird, falls der Rahmen dicker ist, als bei den alten Lüftern. Eventuell muss auch die bei manchen Lüftern befestigten Gummiantivibrationsecke an der Stelle entfernt werden.
-
-
-
Stelle dein Gerät auf die Seite.
-
Schiebe die Lüfter von links in das Gerät und achte darauf, dass du die Kabel vorerst nach unten wegführst.
-
Befestige die zwei Haltearme wieder mit den zuvor entfernten Phillips PH 2 Schrauben.
-
Stecke die Lüfteranschlüsse wieder an.
-
-
-
Klicke die Abdeckung von außen wieder an das Gerät.
-
Befestige nun die Lüfter mit den acht 9mm langen Phillips PH2 Schrauben vom Anfang.
-
-
-
Setze zuerst die linke und danach die rechte Seite in das Gehäuse.
-
Befestige den Einschub nun mit den zwei 7 mm Phillips PH 2 Schrauben an der Unterseite des Geräts.
-
Befestige nun den Einschub mit den zwei 5 mm Phillips PH 2 Schrauben an der Rückseite des Gerätes.
-
-
-
Schiebe das Gehäuse etwas weiter vorne als der Rest von der Seite auf des Gerät.
-
Sobald das Gehäuse den anderen am Gerät befestigten Teil berührt schiebe das Gehäuse auf dem Gerät nach hinten, damit die beiden Teile wieder zusammenpassen.
-
Befestige nun die zwei 1,4 mm langen Phillips PH 1 Schrauben auf der Rückseite um beide zusammenzuhalten.
-
-
-
Setze die Erweiterung mit der unteren Kante zuerst ein.
-
Befestige diese mit den zwei 5 mm langen Phillips PH 2 Schrauben.
-
Jetzt muss nur noch getestet werden, ob die Lüfter funktionieren. Dies kann man nach dem Starten der NAS in den Einstellungen unter Hardware und Energie tun, indem man den Lüftermodus auf "Modus Volle Geschwindigkeit" stellt und unten rechts die Einstellungen übernimmt. Kommt jetzt ein Luftstrom hinten aus der NAS raus, hast du erfolgreich die Lüfter getauscht :))
