Einleitung
Der Micro-B-USB-Anschluss auf der Rückseite ist wackelig und verliert leicht die Verbindung zum Kabel.
Diese Anleitung beschreibt, wie der USB-Anschluss durch einen USB-C-Anschluss ersetzt werden kann. Dadurch wird der Anschluss stabiler, und das Kabel bleibt sicher verbunden.
Als Ersatzteil wird ein USB4520-03-1-A SMD-USB-Anschluss verwendet.
-
-
Entferne den Rahmen mit einem weichen, dünnen Plastikwerkzeug (oder mit den Fingernägeln).
-
Entferne die Tastatur vorsichtig von der hinteren Abdeckung. Es gibt ziemlich viel doppelseitiges Klebeband. Achte darauf, den Metallrahmen der Tastatur nicht zu verbiegen.
-

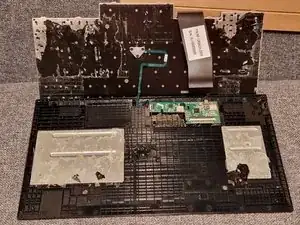

Am Ende kannst du die Tastatur von der Rückseite trennen. Nur zwei Flex-PCB-Kabel verbinden sie noch miteinander.
-
-
-

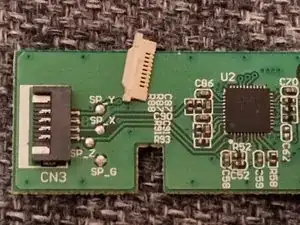

Beide Flex-PCB-Verbindungen müssen getrennt werden. Das geschieht, indem die Klappen an CN2 und CN3 angehoben werden.
-
Achte darauf, dass die Klappe des Steckers CN2 sich nicht ganz ablöst. Er könnte verloren gehen.
-

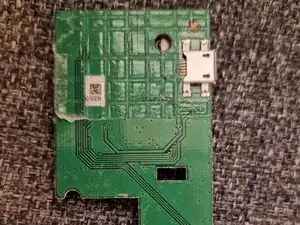

Die Leiterplatte muss von der Rückseite entfernt werden. Sie ist ebenfalls mit doppelseitigem Klebeband befestigt. Glücklicherweise befinden sich auf der Rückseite der Leiterplatte keine Bauteile.
-
-
-
Die gewählte USB-C-Anschlusskomponente war die USB4520-03-1-A von GCT
-
Du kannst es z.B. bei Digi-Key kaufen
-
Datenblatt: https://gct.co/files/drawings/usb4520.pd...
-
-
Nachdem der Micro-B-Anschluss ausgelötet wurde, müssen die Seiten der rechteckigen Aussparung leicht ausgefeilt werden, um Platz für den etwas breiteren neuen Anschluss zu schaffen.
-
Feile auch die Öffnung in der Rückschale aus, damit das neue Teil hindurchpasst.
-
-
-
Auf dem Bild wird gezeigt, wie die Kontakte den Lötstellen auf der Leiterplatte zugeordnet sind.
-
Die GND-Verbindung kann an die große Kupferfläche angeschlossen werden. Kratze dafür einfach etwas von der grünen Isolationsschicht ab. Ein wenig Flussmittel hilft beim Anlöten.
-
Das Anlöten der Datenleitungen ist etwas knifflig und eher für Personen mit etwas Löterfahrung geeignet. Dünner Kupferdraht kann dabei hilfreich sein.
-
Die CC2-Verbindung ist gelb markiert. Sie benötigt einen 5,1-kOhm-Widerstand zu GND, damit sie gemäß dem USB-Standard korrekt erkannt wird. Der kleinen SMD-Widerstand ist mit einem gelben Rechteck markiert.
-
Wenn du den Stecker niemals umdrehen willst, reicht es, wenn du die Datenleitungen nur an die beiden Pins 1DP und 1DN anlötest.
-
Baue nach dem Testen die gesamte Tastatur wieder zusammen. Das letzte Bild zeigt, wie der USB-C-Anschluss in die Öffnung passt.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
