WMF Stelio Milchaufschäumer heizt nicht - Überträgerlötaugen reparieren

Die 3 Gummistopfen heraushebeln und die 3 Schrauben lösen. Anschließend den Gehäuseboden abziehen.

Nachdem ich alle schon bekannten Fehler (NTC defekt, Temperatursicherungen und Kondensatoren) überprüft hatte, der Fehler aber immer noch da warm, baute ich die Platine aus.

Um die Platine auszubauen müssen die 3 Schrauben welche den Motor halten gelöst werden, die Kabelbinder der Leitungen getrennt werden und der NTC ausgesteckt werden. Dann kann die Platine nach oben abgezogen werden.

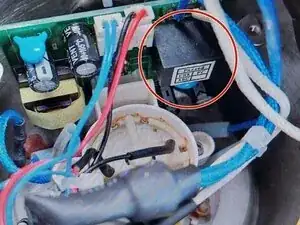

Als nächstes lötete ich das Relais aus und kontrollierte es mit externer Spannungsversorgung und Multimeter.

Relais war auch ok.

Nachdem beim einschalten des Gerätes die Taste rot leuchtete war die Freigabe der Heizung vorhanden.

Beim auslöten des Relais vielen mir weiße Korrosionsspuren im Bereich des Übertragers auf.

Vermutlich ist beim reinigen des Gerätes von unten Flüssigkeit auf die Platine getropft.

Nachdem ich dann den Übertrager ausgelötet und die Platine gereinigt habe, sah ich das die Lötaugen korrodiert sind und die Durchkontaktierung nicht mehr vorhanden war.

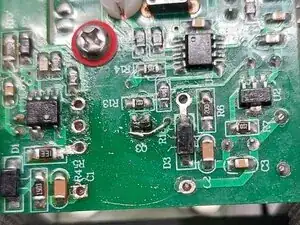

Auf dem Bild sieht man das die Lötaugen beschädigt sind. Das kleine Lötauge ist die Durchkontaktierung welche keinen Kontakt mehr hat.

Ich habe dann die Platine mit Platinenreiniger gereinigt, das kleine Loch auf 0,8mm aufgebohrt und mittels 0,8mm Kupferdraht die Duchkontaktierung wieder hergestellt.

Anschließend den Übertrager wieder eingelötet und eine Funktionsprüfung durchgeführt.
