Einleitung
Die iMac Retina Modelle ab Ende 2014 haben einen hervorragenden Bildschirm. Es ist wirklich ein Jammer, wenn sie einfach entsorgt werden, weil ein Update von MacOS nicht mehr möglich ist. Er kann auch einen Schaden haben, z.B. eine defekte Grafikkarte. Die gute Nachricht ist, dass das Display weiterverwendet werden kann, wenn es noch intakt ist. So erhält der Mac ein zweites Leben als Monitor mit HDMI oder Displayeingang. Er kann dann mit einem Macbook, einem Mac Mini und besonders mit dem neuen M4 weiterverwendet werden.
Ich habe mir viele Tutorials zu dieser Umwandlung angesehen und wollte mein eigenes erstellen, um die möglichen Hindernisse und deren Überwindung zu verdeutlichen und all diejenigen zu bestärken, die sich auf dieses Abenteuer einlassen möchten.
Ersatzteile
-
-
Lege das Material bereit: verschiedene Torx-Schraubendreher, Isolierband, breites Malerband, einen kleinen Elektronik-Seitenschneider, einen Lötkolben mit Lötzinn für den Ein/Ausschalter und etwas Kabel.
-
Es gibt spezielle Kits mit einem Werkzeug zum Öffnen und Klebestreifen, um den Bildschirm wieder am Rahmen zum Befestigen. Du findest ihn z.B. bei Amazon oder bei iFixit.
-
Das Spezialwerkzeug ähnelt einem kleinen Pizzaschneider. Du musst seine kleine Rolle zwischen Display und Rahmen an der Seite einsetzen und rundherum fahren, um die Klebeverbindung aufzuschneiden.
-
-
-
Am einfachsten kannst du das Display mit einem Saugheber ablösen. Lege den iMac auf seinen Fuß. Kippe dann das Display nach oben. Löse die Sperre am Displaystecker und trenne das Displaykabel ab. Ziehe den Stecker der Displaybeleuchtung ab. Hebe das Display weg.
-
Diese ist wohl die delikateste Operation, es besteht das Risiko dass das Glas oder das Display kaputt geht. Mit etwas Geduld klappt es aber in etwa 15 Minuten (oder mehr, wenn du sehr vorsichtig bist).
-
-
-
Wie das geschieht, siehst du in diesem Video.
-
Entscheide dann, ob du die Lautsprecher dank einer Frequenzweiche für Bässe und Höhen wiederverwenden möchtest oder nicht. Hier gibt es sehr unterschiedliche Ansichten.
-
Du kannst auch eine Stecker-Buchse-Kabelverbindung an der Hauptplatine anbringen und durch die Ethernet-Öffnung des Gehäuses herausführen. So kannst du Audiosysteme (z.B. Bose Companion) anschließen. Die internen Lautsprecher gehen dann allerdings nicht mehr, da die Buchse den Lautsprecherausgang auf der Hauptplatine unterbricht.
-
Das ist wohl der beste Kompromiss für einen hochwertigen Stereo-Sound. Wenn man den iMac Monitor zusammen mit einem Mac Mini oder einem Powerbook verwendest, ist es nicht so wichtig, du kontrollierst ja den Tonausgang (DP, HDMI, HP vom Mac oder über Bluetooth), im Gegensatz zu AppleTv oder einer Mi Box, da hättest du gerne mehr...
-
Bewahre das Kabel vom Ein-/Aus-Schalter des iMac unten links auf. Du kannst es später als Ein-/Aus-Schalter für die Karte verwenden, ebenso wie den Netzanschluss unten in der Mitte des Gehäuses.
-
-
-
Auf der Platine findest du die Bezeichnung LM27OQQ1 oder LM27OQQ2, zwischen zwei Klammern stehen zwei weitere Kennzeichen wie (SD)(B1). Dies ist wichtig für bestimmte sehr spezielle Karten, die zwischen 200 und 300 € kosten, oder für günstigere Karten zwischen 100 und 200 €, die bis zu 6 Kombinationen für die Klammern abdecken.
-

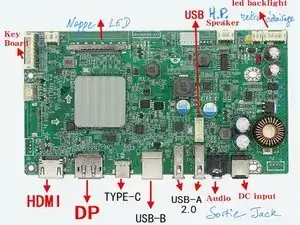

Wähle die Karte sorgfältig passend zum Bildschirm aus. Achte auf eine 12-V-Stromversorgung mit mindestens 6 A. Wenn der Verkäufer beides anbietet, greife zu! Die Frontkamera ist nicht mehr verwendbar. Ersetze sie durch eine Kamera mit USB-Ausgang und 5 Millionen Pixeln oder 12 MP. Schließe sie direkt an den Mac an, um FaceTime zu verwenden.
-
Wähle vor allem eine sehr flache Kamera, einige stehen zu weit vor. Facetime und alle Anwendungen, die eine Kamera verwenden, funktionieren. Um die beste Qualität zu erzielen, kann man statt einer Kamera auch sein iPhone als Webcam verwenden, dank Camera Continuity, das auf dem iPhone und in den Mac-Apps eingestellt werden muss.
-
-
-
Schließe die Stromversorgung an die Karte an, jedoch nicht an das Stromnetz. Schließe die DisplayPort- und HDMI-Kabel sowie die USB-Kamera direkt an den Mac an. Lege das Display zurück, aber halte es vorsichtig so fest, dass du es an die Karte anschließen kannst.
-
Schließe das Flachbandkabel des Displays an, wobei die goldenen Kontakte nach oben zeigen. Du kannst es nicht falsch anschließen, insbesondere dank der Verriegelungsvorrichtung, die einrastet. Wenn sich das Display nach dem Anschließen nicht anschalten lässt, trenne es ab und drehe das Kabel um. Es besteht keine Gefahr von Beschädigungen.
-
Für nachfolgende Tests des Displays oder zum Aufbewahren, ist es besser, dieses Flachbandkabel an der Platine anzuschließen und wieder abzuziehen. Der Stecker so geformt, dass man nicht mehr Gefahr läuft, die Richtung zu vertauschen. Zum Glück besteht keine Gefahr eines Kurzschlusses oder sonst einer Katastrophe.
-
-
-

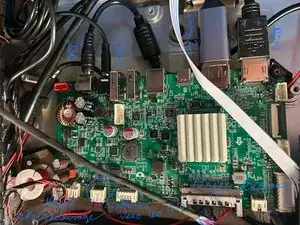

Überlege dir, wo du die Karte, das Netzteil und den Rest unterbringst. Zuerst muss die Karte gut isoliert werden, damit sie das Aluminium des Gehäuses nicht berührt. Du kannst sie an einem der Stifte befestigen, die das Logic Board halten. Es wäre gut, das Steuermodul außen anzubringen, um zwischen HDMI und DisplayPort wählen zu können.
-
Es ist günstig, bereits vorhandenen Öffnungen nutzen und nicht die Speicherklappe. Du kannst zwei Öffnungen nutzen, die für USB vorgesehen sind, um eine Öffnung zu schaffen, die groß genug für die HDMI-DisplayPort- und USB-Kamerakabel ist. Das Steuermodul muss nicht extern sein, das es die Quelle selbstständig erkennt.
-
Nun kannst du die zwei gelben Kabel, die die Verlängerung der beiden Kabel des Ein-/Aus-Schalters des IMac sind, an die beiden Anschlüsse des Power-Druckknopfs auf das Modul löten. Das ist selbst für Anfänger sehr einfach.
-
-
-
Stecke die Frequenzweichen, die mit den Lautsprechern verbunden werden sollen, werden auf die Karte (überprüfe rechts und links mit den YouTube-Stereo-Videos). Um die Lautsprecherkabel einzustecken, musst du die seitlichen Nasen mit einem Cutter abschneiden, bis sie hineinpassen. Sei geduldig und sorgfältig, es ist nicht sehr schwierig.
-
Bringe sie rechts und links in der Nähe der Lautsprecher an. Setze die USB-Kamera in die dafür vorgesehene Halterung ganz oben anstelle der alten Kamera ein. Achte darauf, dass sie genau in der Mitte der dafür vorgesehenen Öffnung im Displayglas sitzt.
-

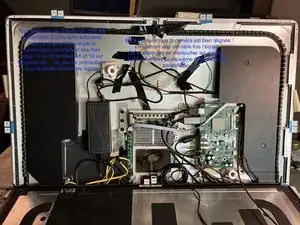

Bringe das Steuermoduls ganz in der Nähe der Speicherklappe an, damit du bei Bedarf leicht darauf zugreifen kannst. Man sieht es mit der geöffneten Klappe auf der rechten Seite. Schließe den HDMI-Stecker, den Display-Anschluss und die Verlängerung des USB-Kabels der Kamera an.
-
-
-
Klettbänder sind gut zum Befestigen des Netzteils geeignet, da so die Krümmung des Gehäuses ausgeglichen werden kann. Die Kabel des Originalnetzteils können weiterverwendet werden, eventuell musst du sie mit einem Steckverbinder verbinden.
-
Unterscheide zwischen dem schwarzen Kabel des Netzteils, das zum Steckverbinder führt, und dem gelben Kabel, das vom Ein-/Aus-Schalter zum Controller an der Seite der Klappe führt. Es ist nicht unbedingt notwendig, das Kabel des Ein-/Aus-Schalters zu verlängern.
-

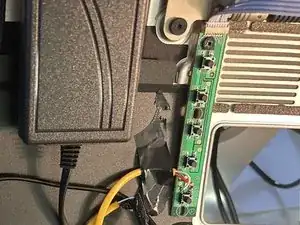

Das letzte Foto zeigt die Verlängerung des Kabels des Ein-/Aus-Schalters durch das gelbe Kabel, dessen zwei interne Drähte mit dem Steuermodul der Platine auf Höhe des Netzschalters verlötet sind, und zwar an den beiden kleinen Laschen dieses Schalters, die zu den anderen Schaltern des Moduls zeigen.
-
-
-
Da die internen Lautsprecher zu nasal klingen, ist ein externes Soundsystem besser. Dazu wird ein Kabel mit einem Stecker auf der Motherboard-Seite und einer Buchse auf der Außenseite in die Buchse des Motherboards gesteckt. Es ragt aus der Ethernet-Öffnung heraus und ist bereit für den Anschluss eines Soundsystems, z.B. Bose Companion.
-
Richte anschließend das Display aus. Überprüfe, ob die Kamera richtig am Glas positioniert ist und befestige das Glas des Bildschirms mit Malerkrepp an seiner Halterung. Lege dann beispielsweise einen Schuhkarton unter, um den Bildschirm um 90° zu kippen und den Schutz der Klebestreifen zu entfernen.
-
Setze das Display wieder auf die horizontale Basis, sichere es mit Malerkreppband, dass er richtig ausgerichtet ist, schließe die Displaykabel wieder an, drücke den Sicherungsclip wieder fest und fixiere die Hintergrundbeleuchtung mit dem Kabel der Karte.
-
Es gibt vielleicht auch noch andere Lösungen für das Audiosystem. Es handelt sich um eine Verstärkermodul, welches nach den Frequenzweichen platziert wird. Es hat eine Anschluss, der mit der Platine verbunden wird.
-
Die von diesem Verkäufer gelieferten Frequenzweichen werden an die Lautsprecher angeschlossen und das Bluetooth-Modul außerhalb des IMacMonitor platziert, um die Lautstärke bei Bedarf einstellen zu können. Dazu wird der Eingang über ein Stecker-Stecker-Kabel mit der Platine verbunden.
-
Du könntest auch auf die Verwendung des Klinkeneingangs verzichten und stattdessen das Bluetooth-Modul vom Mac aus nutzen, der an den iMacMonitor angeschlossen ist. Die Kosten liegen bei etwa 20 €, aber man muss auch die externe Stromversorgung für das Modul einplanen.
-
-
-
Der iMacMonitor liegt fast im rechten Winkel auf dem Schuhkarton. Vor allem muss er perfekt ausgerichtet sein, damit das Schließen und Kleben gelingt. Das vom Bildschirm abgetrennte Flachbandkabel und das vom Logic Board abgetrennte Flachbandkabel der Hintergrundbeleuchtung sind auf Niveau der Hauptplatine.
-
Zunächst müssen die Reste des vorherigen Klebstoffs sorgfältig entfernt werden. Nimm dazu den Finger oder ein mit 60-prozentigem Alkohol oder Isopropanol getränktes Wattestäbchen. Kurz gesagt: gründlich reinigen.
-
Nimm das Set mit den Klebestreifen. Die Streifen sind mit Nummern gekennzeichnet, um sie richtig auf den Rahmen zu setzen und haben kleine Löcher, die mit den vorhandenen Löchern im Rahmen übereinstimmen müssen. Die Streifen werden mit einem spitzen Werkzeug festgehalten, zum Beispiel einem gut gespitzten Bleistift oder einer Spitzzange.
-
Spanne den Streifen und klebe ihn gerade entlang des Rahmens fest. Klebe dann den nächsten an usw... Das Display ist noch von den Kabeln getrennt und liegt horizontal auf einem Schuhkarton vor dem Rahmen mit Malerkreppband an seiner Unterseite fixiert. Entferne nun die Schutzfolien von den Klebestreifen.
-
Drehe die Scheibe wieder in die vertikale Position. Achte darauf, dass sie gut passt. Achte auf die Ausrichtung der Frontkamera und wische das Glas an dieser Stelle auf der Innenseite gut ab, damit keine Fingerabdrücke zurückbleiben, die das Bild der Kamera trüben würden. Setze die Scheibe wieder ein und schließe die beiden Kabel wieder an.
-
Drücke die Scheibe fest gegen den Rahmen. Klebe erneut Malerkrepp an den vier Ecken des Rahmens auf die Scheibe und den Rahmen und lasse ihn mindestens 24 Stunden lang haften. Und voilà! Sei stolz auf dein Werk.
-
-
-
Dank gilte den Pionieren unter den Autoren, die die Links zu ihren YouTube-Videos bereitgestellt haben. Die Videos sind auf Englisch und Deutsch.
-
Besonderen Dank an Luke Miani, Run Young und Armand de Abgecheckt.
-
-
-
-
-
-
-
Da ich mir während der Umrüstung nicht sicher war, ob ich erfolgreich sein würde, habe ich mir Pausen gegönnt. Viele Fragen haben mich ausgebremst, z.B. die Anschlussrichtung der Kabel, insbesondere die Verwendung der Lautsprecher des iMac. Wo sollten die Kabel herausgeführt werden und vor allem, wo sollten die neuen Komponenten angebracht werden?
-
Ich bin stolz auf das Ergebnis, aber vor allem bin ich überglücklich, dieses Wunderwerk an Design und Bildqualität wiederhergestellt zu haben. Zusammen mit meinen beiden Bose MusicMonitor-Lautsprechern (die nicht mehr ganz neu sind) „rockt es richtig, Baby“. Ich wage mir gar nicht vorzustellen, wie es mit einem aktuellen System klingen würde...
-
Bist du bereit? Lasse dich nicht aufhalten, es gibt zahlreiche Online-Tutorials, darunter vor allem meines. 😎 Du wirst es schaffen! Und wenn nötig, werde ich deine Fragen beantworten, sofern ich kann. Viel Erfolg!
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
