Xiaomi Roborock S5 Docking Station CDZ02RR Fehler 13 Konnte nicht geladen werden - ELKO 420v 68uf 16x25 tauschen

The author recommends a 400v as these are much easier to obtain. If you can find a 420v part go for that.

Thanks @carloslope27326, I wasn’t fast enough 🤓

Note that there is a rectificer bridge in the unit and 240 V is the RMS voltage so the voltage over the capacitor will be 240*sqr(2)=340 V DC

Hi @simonmuell29083, ich war im Urlaub, deshalb entschuldige die verspätete Antwort.
So einfach, wie du dir das gerade Vorstellst, ist es leider nicht. Die Ladestation ist elektronisch gesteuert. d.h einfach nur die Spannung an den zwei kontakten zu messen bringt dir nichts. Deswegen hole ich aus.

Und versuche das ausführlich zu beschreiben:
Die Station "erkennt" ob der Roboter auf der Station steht oder nicht, bzw. auch wie der Akku geladen wird (Akkuschonen usw.).
d.h. es gibt ganz unterschiedliche Werte, die du dort messen kannst. Um das nicht zu kompliziert zu machen hier die zwei, die man rel. einfach messen kann.
Station ist ausgesteckt: 0V
Roboter ist nicht mit der Station verbunden (d.h. Station steht einfach rum): ca. 4,2 V
Roboter mit leerem Akku ist gerade mit der Station verbunden worden: ca. 19,5 V

Diese Werte gelten aber sowohl für die voll funktionsfähige Station, als auch für Stationen mit dem in dieser Anleitung beschrieben Fehler.

Die Kurzfassung zu deiner einen Frage ist also: die 4,2V sind erstmal so ok.

@simonmuell29083 nun zum zweiten Teil deiner Frage und meiner Antwort.

Warum ist das kein Indikator mit dem ich feststellen kann ob der o.g. ELKO defekt ist und ich diese Anleitung anwenden kann?

Ein ELKO stabilisiert und glättet in diesem Fall die Spannung, daher kannst du das bei diesen Fehlerbild (außer er würde evtl. komplett ausfallen) nicht an dem reinem Spannungswert ablesen. Man könnte das einem Oszilloskop im direkten Vergleich zwischen funktionierend / nicht funktionierend im zeitlichen Zusammenhang erkennen. Diesen Weg brauche ich hier aber aufgrund der Komplexität nicht zu zeigen, zumal ich diesen auch selbst nicht gegangen bin (weil zu aufwändig).
Aber jetzt kommen wir zu dem wichtigsten Punkt warum du das nicht an der Ausgabespannung messen kannst:
Der ELKO liegt auf der Primärseite des Ladegeräts zur Glättung, d.h. auf dieser Seite sind wir noch im 230V Bereich.

@simonmuell29083 nun folgt Teil 3:

Jetzt zu deiner konkreten Frage: Wie bin ich auf die Idee gekommen, dass der ELKO defekt ist?

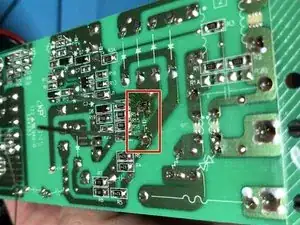

Ganz einfach: Ich habe wie oben beschrieben, das Gerät geöffnet und den bzw. die ELKOs gemessen.

Ich habe allerdings Messgeräte, die diese im Eingebauten zustand Messen können.
Du wirst für die Messung den ELKO wie in der Anleitung beschrieben wahrscheinlich auslöten müssen.

Nach meiner Erfahrung mit diesen Ladestationen, tausche ich ELKOs, die < 62uf sind grundsätzlich erstmal aus.
Alle anderen dürfen bleiben.

Wenn du jetzt gehofft hast, dass du "schnell mal schauen" kannst, muss ich dich leider enttäuschen, denn offensichtlich kann ein Ähnlicher Fehler, auch noch durch eine Sicherung im Roboter selbst verursacht werden. Dies hat hier auch schon jemand beschrieben und auch das werde ich mir demnächst mal anschauen und ggf. eine Anleitung einstellen. Dazu musst du aber auch das Gerät zerlegen.

Hi @sygnus,
the Parts your replaced where faulty, or did you replace them without checking?
while you are replacing several parts already you can replace these too:
- Mosfet B09N03 (EMB09N03H) / B09A03 (EMB09A03HP) compatible RJK0389DPA
– controller MAX8731A / BQ24773 (BQ24773RUYT)⏎

or the whole Board would probably be easier...
But you did already check the battery, right?

Hi @sygnus,
Did you check the parts and they where faulty before you replaced them?
when you are already replacing parts you could also try to replace these:
- Mosfet B09N03 (EMB09N03H) or B09A03 (EMB09A03HP) - depending on the version
- Controller MAX8731A (MAX8731AETI+) or BQ24773 (ref BQ24773RUYT) - depending on the version

or you replace the whole board of the Robot, or the charger.

But you did check the battery?

Hi @sygnus,

the Parts your replaced where faulty, or did you replace them without checking?

when you are already replacing parts you could also try to replace these:

- Mosfet B09N03 (EMB09N03H) or B09A03 (EMB09A03HP) - depending on the version

- Controller MAX8731A (MAX8731AETI+) or BQ24773 (ref BQ24773RUYT) - depending on the version

or you replace the whole board of the Robot, or the charger.

That would probably be easier...

But you did already check the battery, right?

Thanks, I found it later. That's the only way I'm afraid that the person who deals with the given topic won't see it and won't respond to it.

@sygnus therefore you can Tag the users

Hello! What brand of capacitor did you buy? Cheap Chinese was also very unstable for me. There are things that have been working for a few weeks that have been working for months.

However, there is already a machine made by Nichicon that has been in it for maybe 1 year. It is true that it is a few mm higher, so you have to file a little off the inner wall of the charger to fit it.

I took all the capacitors apart. In Chinese, the rolled material is very narrow and short. Then comes the factory one and the widest and longest one is in Nichicon.

Vielen Dank für die schnelle Antwort.

Ich habe einen Kondensator gekauft, der vom Verkäufer extra für die Reparatur von dem Staubsaugerroboter bestimmt war. Die Kapazität war 68 µF, aber der Hersteller ist mir nicht bekannt.

Ich werde es nochmal mit einem hochwertigeren Kondensator probieren und gebe nach einiger Zeit hier nochmal Rückmeldung.

Vielen Dank!

I am sorry, no i have information available on that.

I change them wegen they measure < 61 uF. So I would recommend changing it.

Hallo @kraemera,
Danke für den Hinweis, das wurde bereits weiter oben exakt mit Bauteilen usw. beschrieben. (Ursache kann nämlich nicht nur die Sicherung auf der Hauptplatine sein)
Die Erfahrung zeigt aber: die Thermosicherung ist in den seltensten Fällen der Auslöser.
Von den 7 reparierten Ladestationen laufen alle wieder und keiner der Roboter hat eine getauschte Sicherung.
Zudem kann die Sicherung auch recht einfach überprüft werden und auch hier konnte bei den robotern, die ich bisher in der Hand hatte keine fehlerhafte festgestellt werden.

Daher rate ich IMMER erstmal den (insbesondere auf verdacht) den Kondensator zu tauschen.
Ich habe auch schon dafür eine Anleitung in Vorbereitung, aber wie gesagt, der Fehler ist bisher nicht aufgetaucht.
