1. Geneigte Schichten, das „Streichen“ und „Fallen“ zeigend.

4. Geneigte (schiefe) Falte (a), die durch Zerrung des Mittelschenkels (b) zerreißt und in eine Überschiebung übergeht (c).

6. Isoklinalfalten. Die Schenkel besitzen gleiche Neigung.

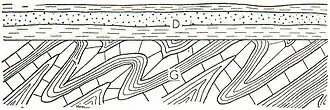

2. Ungleichförmige (diskordante) Lagerung (Schema einer „Transgression“).
Die ungestörten, waagrechten Schichten des „Deckgebirges“ (D) „transgredieren“ (übergreifen) über das gefaltete „Grundgebirge“ (G). Innerhalb D und G herrscht „Konkordanz“.

3. Aufrecht gefaltete Schichten.
A Antiklinale oder Sattel, S Synklinale oder Mulde, L Luftsattel (inf. Abtragung des Sattels). Die Faltung bewirkt eine Wiederholung der Schichten an der Erdoberfläche (a, b, c, d, b, a), die älteste Schicht (d) erscheint im Sattel, die jüngste (a) in der Mulde.

5. Flexur (Abbiegung) von Schichten (a). Sie kann durch Zerrung (b) zu einem Bruch führen (c).

9. Staffelbrüche mit Horst und Graben (Schollenstruktur).

11. Eruptivgesteinsstock oder Batholith mit unregelmäßigen Verzweigungen (Apophysen).
Unterer Block: heutiger Zustand, oberer Block: der abgetragene Teil. E Eruptivgesteinskörper, K Kontakthof, N Nebengestein.

7. Liegende Falte.

10. Gang (quer zu den Schichten) und Lagergang (parallel zu den Schichten) von Eruptivgestein oder Erz.

8. Überfaltungs- (Überschiebungs-) decken.
Punktiert: Junge Gesteine des Vorlandes, über welche die aus älteren Gesteinen bestehende Ü. hinweggewalzt wurden. D.Sch. Deckschollen, Reste der durch Abtragung zerstörten oberen Decke.

12. Lakolith in Verbindung mit Gängen und Lagergängen.
Der Eruptivgesteinskörper liegt im wesentlichen als große Masse zwischen den Schichten und hat diese aufgeheult und aufgeblättert.

13. Schichtvulkane.
A Aschenkegel, L Lavabänke, K Lavakern.

17. Schichtquelle.
A durchlässig
B undurchlässig
Q Quelle

14. Kaldera mit später entstandenem Vulkankegel im Innern.

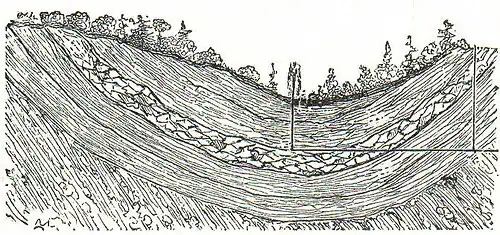

15. Artesischer Brunnen.

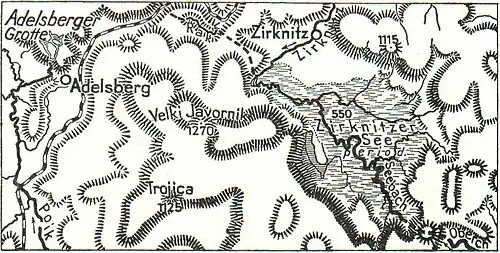

16. Karstfluß und periodischer Karstsee.
