Apple Watch Series 6 Display tauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 16
Apple Watch Series 6 Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

26

Zeitaufwand

1 - 2 Stunden

Einleitung

Benutze diese Anleitung, um ein defektes Display in einer Apple Watch Series 6 zu ersetzen.

Durch den Displaytausch kann es Probleme mit Apple Pay geben. Damit sie garnicht erst auftauchen, lösche alle Infos im Apple Pay Account, bevor du das Display tauschst und gib sie anschließend wieder ein.

In dieser Anleitung wird der Vorgang anhand einer Mobil/LTE Version der Uhr gezeigt, aber die GPS-Version ist ähnlich.

Du wirst für den Zusammenbau Ersatzklebestreifen benötigen, um die einzelnen Komponenten wieder zu befestigen.

  1. EFWbVKXYaNDQU4cM
    EFWbVKXYaNDQU4cM
    plhMwOSuZPthNHWj

  2. MFZ6muLZdUPbU3fM
    MFZ6muLZdUPbU3fM
    wSfvILMQH4VKhbKi
    dhhRiMVS15uMFZQ5

    • Da der Spalt zwischen Display und Uhrengehäuse sehr schmal ist, wird eine scharfe Klinge benötigt um die beiden Teile voneinander zu trennen. Lies dir die folgenden Warnhinweise sorgfältig durch, bevor du weitermachst.

    • Pass auf deine Finger auf, wenn du mit der Klinge arbeitest. Schütze deine Hand am besten mit einem Handschuh aus Leder oder einem Gartenhandschuh.

    • Achte darauf, nicht zu viel Druck auszuüben, da das Messer sonst abrutschen und dich verletzen oder die Watch beschädigen kann.

    • Trage eine Schutzbrille. Die Klinge oder das Glas können brechen und Splitter können ins Auge kommen.

    • Du kannst das Uhrarmband abnehmen oder dranlassen, je nach dem, was praktischer für dich ist.

  3. SJDuMHt1uN6hhhMO

    • Bereite einen iOpener vor (oder benutze einen Fön oder eine Heißluftpistole) und erwärme die Vorderseite der Uhr, um den Displaykleber aufzuweichen.

    • Lasse den iOpener mindestens zwei Minuten auf der Uhr liegen, damit das Display gut erwärmt und so der Kleber, mit dem es am Gehäuse befestigt ist, aufgeweicht wird.

    • Möglicherweise musst du den iOpener mehrfach erhitzen und auflegen, bis der Displaykleber ausreichend aufgeweicht ist.

  4. A2bxrliYwW3GrG6i
    A2bxrliYwW3GrG6i
    ee2YtARrWbppAK2R
    IDVBJeACdDH1FCSe

    • Setze die Kante einer gebogenen Klinge in die schmale Fuge zwischen Display und Außengehäuse. Beginne an der kurzen Seite des Displays, die am weitesten von der Krone entfernt ist.

    • Drücke die Klinge fest gerade nach unten in den Spalt.

    • Sobald die Klinge drinnen ist, kippe sie, um das Display leicht zu öffnen.

  5. wAEV4a5D1hdEDTlZ
    wAEV4a5D1hdEDTlZ
    lX2xwBgODWaXQwWg
    gpF5XWQClblDN1kT

    • Setze ein Plektrum in den eben entstandenen Spalt.

    • Schiebe das Plektrum an der kurzen Kante der Uhr entlang, um den Kleber zu durchtrennen.

  6. aOnHpiBid6lABfXJ
    aOnHpiBid6lABfXJ
    6SMKHYXr4oYVJGOX

    • Schiebe das Plektrum um die Ecke und an der langen Kante gegenüber der Uhrenkrone entlang, um den Displaykleber aufzutrennen.

  7. PpRZOvOqTaGv2voL
    PpRZOvOqTaGv2voL
    yNNfImYpFYF3Odyi

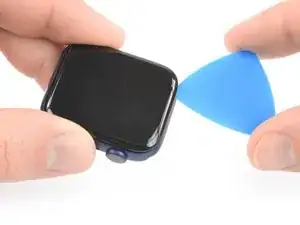

    • Schiebe das Plektrum um die Ecke, um den restlichen Kleber an der kurzen Kante nahe bei der Uhrenkrone zu durchtrennen.

  8. pMOFHYoITTKgSeim
    pMOFHYoITTKgSeim
    5DOQBaWSeGHBX5Od

    • Lege die Uhr auf eine gerade Oberfläche und benutze ein Plektrum, um den restlichen Kleber durchzuschneiden.

    • Versuche, nicht zu nahe an der Uhrenkrone zu schneiden, um zu vermeiden, dass die Displaykabel beschädigt werden. Wenn du in der Nähe der Uhrenkrone schneiden musst, setze das Plektrum nicht tiefer als etwa 2 mm ein.

    • Schiebe ein Plektrum unter die Displaykante, die sich gegenüber von der Uhrenkrone befindet.

    • Drehe das Plektrum, um das Display vom Uhrengehäuse abzulösen.

    • Versuche auf keinen Fall, das Display zu entfernen, da es immer noch mit der restlichen Uhr verbunden ist.

  9. QlaHvAE26VMHYsim
    QlaHvAE26VMHYsim
    JBpuPYbbpcZEA5bG
    mUOFFRKtJRWwMxyw

    • Achte darauf, die Displaykabel nicht zu sehr anzuspannen, wenn du das Display zur Seite klappst.

    • Hebe das Display an und ziehe es vorsichtig zur Uhrenkrone.

    • Klappe das Display hoch, sodass es aufrecht steht.

  10. JgLAptdXYs3jPpbj

    • Bereite einen iOpener vor (oder benutze einen Fön oder eine Heißluftpistole) und erwärme die Rückseite der Uhr, um den Akkukleber aufzuweichen. Lasse den iOpener mindestens zwei Minuten auf der Uhr liegen.

  11. XVfNScAogslfrFJs

    • Ab diesem Punkt unterscheidet sich die Vorgehensweise für das 40 mm Uhrenmodell leicht vom 44 mm Modell.

    • Wenn du den Akku in einer 40 mm Uhr austauschst, dann mache mit diesem Schritt weiter.

    • Wenn du den Akku in einer 44 mm Uhr austauschst, dann mache mit diesem Schritt weiter.

  12. jSAHPOormJWJsQpQ
    jSAHPOormJWJsQpQ
    fhcMwhX35nmenYrG
    2vboKXxkboqgqClV

    • In den folgenden vier Schritten wird gezeigt, wie der Akku einer 40 mm Apple Watch Series 6 ausgebaut wird.

    • Setze ein Plektrum zwischen dem Akku und der Taptic Engine ein.

    • Heble den Akku langsam mit gleichmäßigem Druck hoch und löse ihn so vom Kleber ab, mit dem er am Mainboard befestigt ist.

    • Achte darauf, dass du den Akku nicht punktierst oder verformst, da er sich entzünden und/oder explodieren kann, wenn er beschädigt wird.

    • Versuche noch nicht, den Akku ganz zu entfernen. Er ist immer noch mit der Uhr verbunden.

  13. tgj6aDPPOiEBJPfJ
    tgj6aDPPOiEBJPfJ
    JFHEtoXMpLQeiAw5
    1dEHQLFiNaD5uqgV

    • Das Flachbandkabel des Akkus ist lang genug, sodass du den Akku außerhalb des Uhrengehäuses ablegen kannst, vermeide es aber auf jeden Fall, das Akkukabel zu sehr anzuspannen, wenn du den Akku aus seiner Vertiefung hebst.

    • Klappe den Akku vorsichtig aus seiner Vertiefung heraus.

  14. QDBq12laXOGXGegh
    QDBq12laXOGXGegh
    OGINSWZCWMCXOPIo

    • Benutze das flache Ende eines Spudgers, um den Akkustecker hochzuhebeln und abzutrennen.

  15. oqmwN1OTVpFqLHXJ

    • Entferne den Akku.

    • Baue aus Sicherheitsgründen niemals einen beschädigten oder verformten Akku ein.

    • Wenn du beim Zusammenbau deinen alten Akku wiederbenutzt, kannst du das originale Klebeband zum Befestigen benutzen.

    • Alternativ kannst du die alten Klebestreifen mit hochkonzentriertem Isopropylalkohol und einem fusselfreien Tuch entfernen und ein kleines Stück doppelseitiges Klebeband wie zum Beispiel Tesa 61395 oder etwas Flüssigkleber wie E6000 benutzen.

  16. 6XaDBcHdYXWfhMoG
    6XaDBcHdYXWfhMoG
    yRCqjU62NCuKYDEB
    gmjPYlvVNro1npF4

    • In den folgenden vier Schritten wird gezeigt, wie der Akku einer 44 mm Apple Watch Series 6 ausgebaut wird.

    • Setze ein Plektrum zwischen dem Akku und der Taptic Engine ein.

    • Heble den Akku langsam mit gleichmäßigem Druck hoch und löse ihn so vom Kleber ab, mit dem er am Mainboard befestigt ist.

    • Achte darauf, dass du den Akku nicht punktierst oder verformst, da er sich entzünden und/oder explodieren kann, wenn er beschädigt wird.

    • Versuche noch nicht, den Akku ganz zu entfernen. Er ist immer noch mit der Uhr verbunden.

    My watch has a metal shield in between the battery and screen?

    Eric Macfadyen -

    Hi Eric,

    I assume you own the 40mm version of the Apple Watch series 6 which has a slightly different build. The one you see here is the 44mm version.

    Dominik Schnabelrauch -

  17. CVOKxSjaO2NRdIZk
    CVOKxSjaO2NRdIZk
    mAJ4dPYlkjoNuFVy
    PQ2vegO2PZ2wR5HA

    • Das Flachbandkabel des Akkus ist lang genug, sodass du den Akku außerhalb des Uhrengehäuses ablegen kannst, vermeide es aber auf jeden Fall, das Akkukabel zu sehr anzuspannen, wenn du den Akku aus seiner Vertiefung hebst.

    • Hebe den Akku vorsichtig aus seiner Vertiefung heraus und lege ihn außerhalb des Uhrengehäuses gegenüber von der Taptic Engine ab.

  18. vMTf5UqsvMvTPSbf

    • Entferne die einzelne 1,2 mm lange Tri-Point Y000 Schraube.

  19. SsonvQBnnOKZXVvs
    SsonvQBnnOKZXVvs
    xrDPZ6DCl3UVa3kt

    • Entferne die Metallabschirmung über dem Akkustecker mit einer Pinzette.

  20. bOeJTZWogCpqXaOu
    bOeJTZWogCpqXaOu
    ByGtXXogeBOGKZiC

    • Benutze das flache Ende eines Spudgers, um den Akkustecker hochzuhebeln und abzutrennen.

  21. mPa1MThFppERQEBG

    • Entferne den Akku.

    • Baue aus Sicherheitsgründen niemals einen beschädigten oder verformten Akku ein.

    • Wenn du beim Zusammenbau deinen alten Akku wiederbenutzt, kannst du das originale Klebeband zum Befestigen benutzen.

    • Alternativ kannst du die alten Klebestreifen mit hochkonzentriertem Isopropylalkohol und einem fusselfreien Tuch entfernen und ein kleines Stück doppelseitiges Klebeband wie zum Beispiel Tesa 61395 oder etwas Flüssigkleber wie E6000 benutzen.

  22. sOZA4gua3CGRSJNt
    sOZA4gua3CGRSJNt
    2cXbmcFH33ZhIuRk
    4n6KAvwUTVBXRBZU

    • Ziehe das schwarze Klebeband behutsam mit einer Pinzette von beiden Displaysteckern ab.

  23. 6uBMfVTO3U2VJJ4a
    6uBMfVTO3U2VJJ4a
    1tLYIIe2RcShJi6e
    1EMjMBpT1pqSPEPO

    • Heble die Verriegelungen an den beiden ZIF-Verbindern, mit denen die Displaykabel gesichert sind, mit der Spudgerspitze nach oben.

  24. 4rXMuHwRfRgQWou2
    4rXMuHwRfRgQWou2
    xn6oTNLBQY3uRv2H
    Igt2TYTZBGtbn2IS

    • Das Display- und das Erdungskabel sind mit einem Sticker an der Rückseite des Displays festgeklebt. Löse die Kanten des Stickers behutsam mit einer Pinzette ab.

  25. Jk3wHKlHMHsHt2OJ
    Jk3wHKlHMHsHt2OJ
    vy5eOIFRjAuvawsn

    • Ziehe die beiden Displaykabel mit einer Pinzette aus ihren ZIF-Verbindern heraus.

    • Ziehe nicht an der Uhreneinheit, die Displaykabel könnten reißen.

    This says nothing about the grounding cable..

    Eric Macfadyen -

  26. psbpm3nHVKXwiogs

    • Löse das Display von der restlichen Uhr ab.

    Can we get the application process of the replacement adhesive added to this guide? I ended up messing up my adhesive (completely my fault) and have to buy another set. I thinking adding the guide into this one would be beneficial to the community. Thanks!

    Nathanial Bosteder -

Abschluss

Um deine Apple Watch Series 6 wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Reinige die Kleberreste an den Kanten des Uhrengehäuses mit etwas Isopropylalkohol (>90%) und einem Wattestäbchen oder einem Reinigungstuch, bevor du die neuen Klebestreifen einsetzt.

Entsorge deinen Elektromüll fachgerecht.
