Einleitung

In dieser Anleitung wirst du den Kleber von den Kabeln lösen sowie die Kabelverbindung der LED neu verlöten.

  1. 3V4W6GwOxVjRZOtT
    3V4W6GwOxVjRZOtT
    PGm2Av5OBWuU6JoB

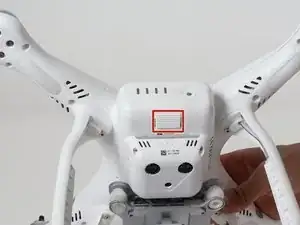

    • Drehe den Quadrocopter so zu dir, dass der Akku wie auf dem Bild zu dir zeigt.

    • Denk daran den Copter vor der Demontage auszuschalten.

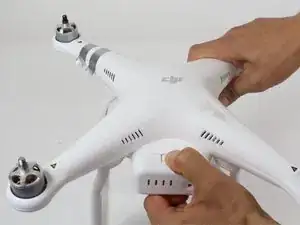

  2. 5tXcYK2i3H2CIOUL
    5tXcYK2i3H2CIOUL
    ZpvNwOPFdcQ44ukV

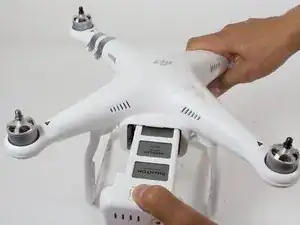

    • Drücke die beiden Druckknöpfe jeweils mit Daumen und Zeigefinger und ziehe den Akku vorsichtig aus den Rahmen

    • Halte de Copter mit deiner anderen Hand fest, sodass er fixiert ist.

  3. PGFDLhWpXnyojG2v
    • Drehe die Phantom 3 Advanced einmal um.

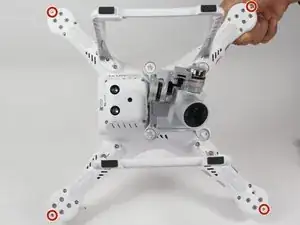

  4. HAfuxiyLhnDFAGHL
    • Entferne die vier T6 Schrauben.

    • Jeder Arm hat eine T6 Schraube am Ende.

  5. KvZC6egRJNScXnJt
    KvZC6egRJNScXnJt
    FvoanP4w4hsHFmdF

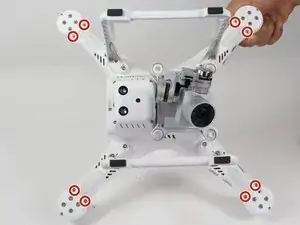

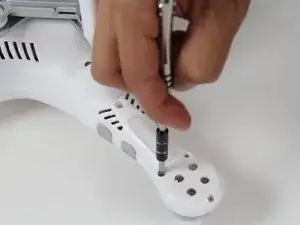

    • Entferne die acht T8 Schrauben.

    • Jeder Arm verfügt über 2 solcher Schrauben.

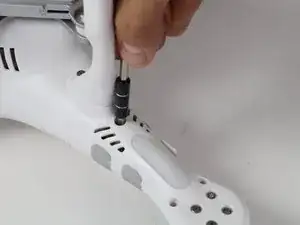

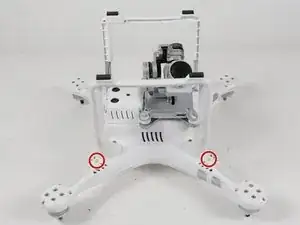

  6. JCS3Ma4HJqNQNaIM
    JCS3Ma4HJqNQNaIM
    MSYv6VxYOnmgIJcC
    • Entferne die vier T8 Schrauben.

    • Jeweils eine an jedem Arm - nahe dem Landegestell.

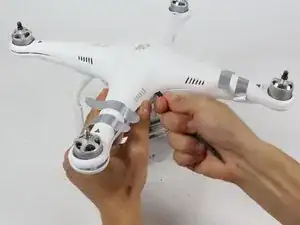

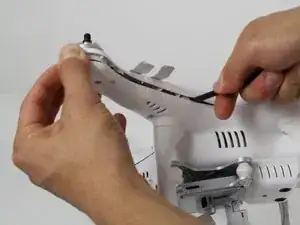

  7. DYHPhDYPd3XL6BDx
    DYHPhDYPd3XL6BDx
    EMTioQ3AZKC1nkfP
    SNaOuYG1HFEbpOv6
    • Drehe den Copter wieder auf die richtige Seite.

    • Ziehe die silbernen Aufkleber auf den Armen ab.

    • Nimm einen Spudger um die beiden Hälften zu separieren.

    • Dieser Schritt benötigt ein wenig Kraft. Man hört wie sich die Clipse lösen.

    • Entferne das Gehäuse noch nicht komplett da sich dort noch ein Kabel befindet welches zuvor von der Kontrolleinheit entfernt werden muss.

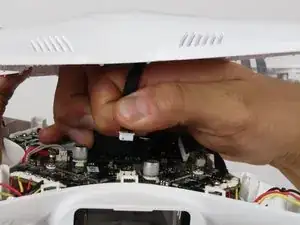

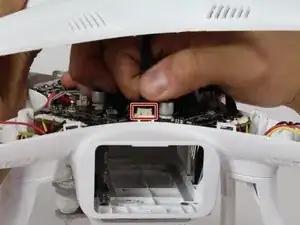

  8. 3W1Bv3QTCR1vkRIl
    3W1Bv3QTCR1vkRIl
    E3GGXHbYFSBRUrDi
    JYkI3gNZS4mZYboo

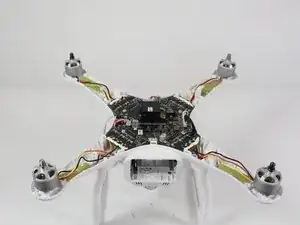

    • Hebe die obere Schale an um an das Flachbandkabel zu gelangen und es von der Kontrolleinheit zu lösen.

    • Folge dem Flachbandkabel um den Connector zu finden.

    • Klicke die Halterung zur Seite und ziehe das Kabel aus dem Anschluss.

    • Jetzt kannst du das Gehäuse komplett entfernen.

    “Press the tab on the side of the connector and pull up on the cable.”

    The 2015 W323A model I am working on has no tab on the side of the connector. Connector released quite easily when I applied upward pressure away from the board, pulling on the all wires together. A little wiggle side to side helped. Be patient. It’s a small connector.

    O Smith -

  9. d2lODkOuHmdnZKBt
    d2lODkOuHmdnZKBt
    ZNkTUcN6OrytSyBh
    • Folge dem roten, gelben und schwarzen Kabeln von den LED bis zum Anschluss auf der Kontrolleinheit.

    • Schabe den Kleber mit einem Kunststofföffner vorsichtig ab. Zur Not nimm ein Metallwerkzeug falls dies nicht funktioniert.

    • Die Kabel der LED sind dünner als die Kabel von den Motoren.

  10. Cv21ChLeKkkWFeGv
    • Entlöte die roten, gelben und schwarzen Kabel welche die LED mit der Kontrolleinheit verbinden. Für mehr Informationen nutze den folgenden Link Infos zum Entlöten

  11. 1pa51tknnRoigWVP
    1pa51tknnRoigWVP
    5vDtTSXLUAfOmHLS
    • Nutze ein Kunststoffwerkzeug um unter die LED zu gelangen.

    • Übe ein wenig Druck darauf aus um die LED zu entfernen.

Abschluss

Um dein Gerät wieder zusammen zu setzen, befolge die Anleitung in umgekehrter Reihenfolge.
