Einleitung
Wenn sich die Maschine nicht mehr einschalten lässt, kann die Leistungsplatine defekt sein. Meistens sind die Bauteile des Schaltnetzteils durchgebrannt. Die Teile sind nicht teuer, ein Reparaturversuch lohnt sich. Du musst allerdings ziemlich gut löten/entlöten können, wir haben dazu eine Anleitung.
Die Bauteile sind recht leicht im Elektronikhandel zu erhalten, insbesondere benötigst du eine Widerstand 47 Ohm, 3W, eine Induktivität 1mH und einen IC LNK364GN
-
-
Entferne alle Anbauteile wie Wassertank, Tresterschublade, Brühgruppe.
-
Drehe die Maschine mit der Rückseite zu dir.
-
Entferne fünf Torx T20 Security Schrauben.
-
-
-
Hebe die Rückseite heraus.
-
Folgende Bauteile sind gleich sichtbar:
-
Mahlwerk
-
Pumpe
-
Flowmeter
-
-
-
Schiebe auch die Abdeckung - falls noch nicht geschehen - auf der Wassertankseite nach hinten und entferne sie.
-
-
-
Unter der Abdeckung liegt die Leistungsplatine. Sie ist mit vier Schrauben in den Ecken befestigt und mit einer Menge Kabel angeschlossen.
-
Schiebe die Kabel ein wenig zur Seite und drehe die vier Kreuzschlitzschrauben in den Ecken heraus.
-
-
-
Die Kabel haben viele verschiedene Verbinder und können fast nicht verwechselt werden. Notiere dir insbesondere, wo die Flachstecker angeschlossen sind.
-
Die Flachstecker lassen sich leichter lösen, wenn du die Abdeckung in der Ecke des Gerätes zur Seite hebst.
-
Hole die Platine ein paar Zentimeter heraus.
-
Löse behutsam alle Verbindungen. Einige sind mit Rasten gesichert, die du erst wegdrücken musst.
-
-
-

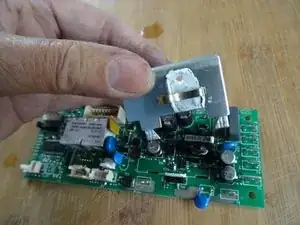

Hier ist die Leistungsplatine. Das Aluminiumkühlblech ist nur mit drei Laschen auf der Rückseite der Platine befestigt. Stelle die drei Laschen mit einer Zange gerade und hebe das Kühlblech heraus. Achte darauf, dass es an einem Triac festgeklemmt ist.
-
-
-

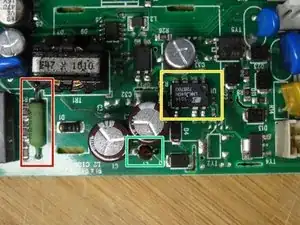

Hier die entscheidenden Bauteile:
-
R55: Widerstand, 47 Ohm, 3 W
-
L1: Induktivität 1mH
-
U1: Switcher IC LNK364GN
-
-
-

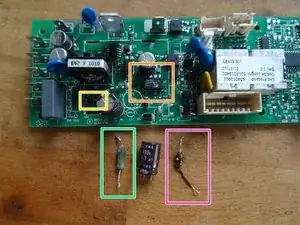

Entlöte zunächst diese drei Bauteile. Benutze eine Entlötsaugpumpe und/oder Entlötlitze. Das Auslöten des ICs ist knifflig, es handelt sich um eine SMD-Version. Es geht leichter, wenn du den Kondensator C3 vorher auch noch auslötest, eventuell kannst du die Pins des ICs auch vorsichtig abschneiden.
-
Überprüfen der Bauteile:
-
Bei dieser Platine war die Induktivität L1 deutlich erkennbar defekt, sie war schwarz , gelbe Perlen waren ausgeschwitzt, der Widerstand viel zu hoch, er sollte im Bereich um 3 Ohm liegen.
-
Der 47 Ohm Widerstand R55 war unendlich - so kann nichts mehr funktionieren.
-
Der IC LNK364 war wohl der Auslöser des Defekts, zwischen den beiden Pins mit der großen Lücke soll der Widerstand einige MegOhm sein, er war nur wenige Ohm.
-

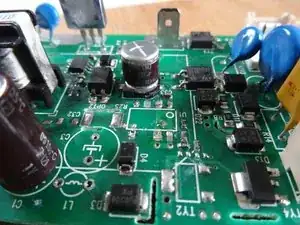

Überprüfe zur Sicherheit auch noch die Diode D1 (in eingebautem Zustand) , sie soll nur in einer Richtung leiten. Falls defekt, ersetze sie durch eine 1N4005. (Kathode, also minus in Richtung L1)
-
Löte alles wieder ein und trinke erst mal einen Kaffee... es könnten ja auch noch andere Bauteile defekt sein...
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
