DualShock 4 (CUH-ZCT1U) Tasten tauschen

Überprüfe die Modellnummer auf der Rückseite des Controllers. Die Anleitung wurde mit einem CUH-ZCT1U Modell geschrieben. Wenn du ein anderes Modell hast, können sich die Verfahren und die Teile leicht unterscheiden.

Entferne die vier 6,4 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung befestigt ist.

Heble mit einem Plektrum an jeder Ecke der L1-Taste, bis sie sich vom Gehäuse löst.

Entferne die Taste.

Entferne in gleicher Weise die R1-Taste.

Setze das Plektrum nach unten geneigt in der Mitte zwischen Griff und Aktionstasten zwischen Vorder- und Rückseite ein.

Schiebe das Plektrum zum Griff hin und heble gleichzeitig, bis sich die erste Raste löst.

Wiederhole das Ganze auf der anderen Seite des Controllers, um die zweite Raste zu lösen.

Zwei weitere Rasten halten die Gehäuseteile beim Erweiterungsabschluss und der Kopfhörerbuchse zusammen.

Setze das Plektrum links und rechts von den Anschlüssen zwischen dem vorderen und rückseitigem Gehäuseteilen ein.

Verdrehe das Plektrum, bis sich die Gehäuseteile voneinander lösen.

Du findest die Rasten, wenn du durch den Spalt über den R2- und L2-Tasten schaust.

Schiebe die Spitze eines Spudgers durch den Spalt über der R2-Taste und drücke die Raste nach außen.

Während du die Raste nach außen drückst, ziehe gleichzeitig das Rückgehäuse langsam vom vorderen Gehäuseteil ab, bis sie sich voneinander lösen.

Wiederhole das Verfahren für die Raste bei der L2-Taste.

Drücke die R2-Taste und schiebe die Gehäuserückseite darüber.

Drücke die L2-Taste und schiebe die Gehäuserückseite darüber.

Klappe die Gehäuserückseite oben über den Controller und lege sie ab, achte dabei darauf, dass das Verbindungskabel nicht zu stark angespannt wird.

Ziehe das Verbindungskabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus seinem Anschluss heraus.

Löse das Flachbandkabel an der Hauptplatine, welches die beiden Hälften des Controllers verbindet, indem du es mit deinen Fingern gerade herausziehst.

Nachdem du die beiden Teile getrennt hast, lege das Oberteil zur Seite.

Löse den Akkustecker vorsichtig mit einer stumpfen gewinkelten Pinzette, indem du diese an den Seiten des Steckers ansetzt.

Wenn der Stecker von der Hauptplatine gelöst ist kannst du den Akku herausheben.

Fasse die Verlängerung für die Reset-Taste und hebe sie aus ihrer Vertiefung im Akkufach heraus.

An den markierten Stellen befinden sich zwei Rasten, mit denen der Akkuhalter an der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze in die Öffnung hinter der rechten Raste am Akkuhalter.

Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

Hebe die rechte Seitenkante des Akkuhalters hoch.

Setze einen Spudger mit der Spitze in die Öffnung hinter der linken Raste am Akkuhalter.

Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

Entferne den Akkuhalter.

Klappe den Sicherungsbügel am ZIF-Anschluss des Kabels zum Touchpad hoch.

Ziehe das Kabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus dem Anschluss heraus.

Entferne die 6,4 mm lange Kreuzschlitzschraube, mit der die Hauptplatine befestigt ist.

Fasse die Hauptplatine an den herausragenden Kunststoffteilen oder an den Vibrationsmotoren und entferne sie.

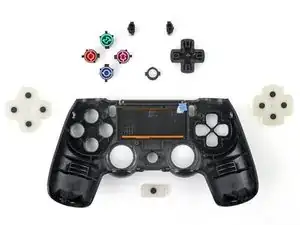

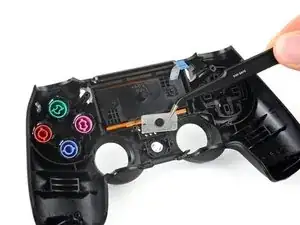

Entferne die Share- und Optionstastevom vorderen Gehäuseteil.

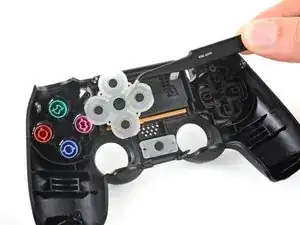

Entferne die Silikontastenmatten von ihren Tasten im vorderen Gehäuseteil:

Die abgewinkelte Matte für das Steuerkreuz

Die runden Matten für die Aktionstasten

Die kleine Matte für die Home-Taste

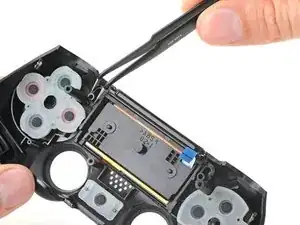

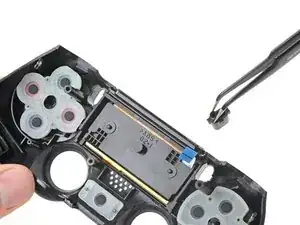

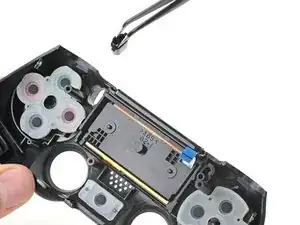

Wenn du auch noch die Silikonmatten für das Touchpad, die Share- und Optionstaste tauschen möchtest, dann folge diesem Schritt. Anderenfalls fahre nur für die Standardtasten fort.

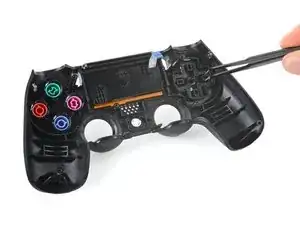

Entferne die Matten für das Steuerkreuz, die Aktionstasten und die Home-Taste vom vorderen Gehäuseteil.
