ESGE Zauberstab - Bamix Welle gängig machen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Es kommt vor, dass sich die Welle eines Zauberstabs nicht mehr leicht oder garnicht dreht, weil ein wenig Fett hineingelaufen ist. Eventuell hilft es, die Welle in heißes Wasser zu stellen, wahrscheinlich musst du sie aber doch reinigen und neu einfetten. Wenn sich der Motor dreht, die Welle aber nicht, kann die Gummikupplung gerissen sein. Diese Anleitung zeigt, wie du diese Störungen reparieren kannst. Ersatzteile gibt es z.B. bei Unold oder Bamix.

Werkzeuge

Schritt 1

Ziehe den Netzstecker und entferne das Schneidmesser.
Die obere Abdeckung ist mit zwei Torx TR10 Sicherheitsschrauben befestigt. Diese Schrauben unterscheiden sich von normalen Torx-Schrauben durch einen Pin in der Mitte. Du benötigst einen entsprechenden Schraubendreher oder Bit mit Loch.
Drehe die beiden Torx TR10 Schauben heraus.
Hebe behutsam die Abdeckung ab. Sie ist an der Vorderseite eingerastet.

Schritt 2

So sieht es unter der Abdeckung aus.
Schiebe die beiden Taster und die kleine Platine heraus. Die Taster sind nur eingerastet.

Schritt 3

Der Handgriff ist mit einer Torx T8 Maschinenschraube und einer Torx T8 Kunststoffschraube befestigt. Du benötigst einen Schraubendreher mit langem Schaft.
Drehe die beiden Torx T8 Schrauben heraus.

Schritt 4

Löse den Handgriff ab. Er ist ein wenig an der Seite eingerastet.
Fädle das Kabel, die Taster und die Platine aus.
Der Motor wird sichtbar. Er ist aber noch nicht ganz zugänglich, da der untere Gehäuseteil aus Kunststoff noch nicht über die Glocke geschoben werden kann. Die Glocke muss erst weg.

Schritt 5

Probiere zuerst, ob sich die Glocke herausdrehen lässt. Sie ist mit einem Linksgewinde befestigt, zum Lösen also "falschrum", im Uhrzeigersinn drehen.
Das Messer zuvor einfach abziehen.
Vermutlich sitzt die Glocke ziemlich fest, sie darf sich ja im Normalbetrieb nicht lösen. Beim Zusammenbau kannst du sie eventuell mit ein wenig Gewindesicherungsmittel festkleben.
Wenn sie sich nicht leicht löst, dann schiebe das untere Plastikteil zur Glocke hin und spanne den Motor in einen Schraubstock ein. Ziehe den Schraubstock nicht sehr fest an, der Motor ist empfindlich.
Setze einen langen Schraubendreher als Hebel zwischen Glocke und Welle an. Drehe dann gefühlvoll die Glocke ab. Erinnerung: falschrum, also im Uhrzeigersinn.
Achte auf die Scheibe zwischen Welle und Glocke, verliere sie nicht.

Es fehlt leider wie man das Messer entfernt bevor man die Glocke entfernen kann, wäre super wenn man den Schritt noch hinzufügt.

kapott -

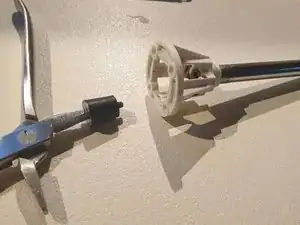

Aber das ist doch das "normale" Wechseln der Einsätze (gibt ja verschiedene), so wie in der Gebrauchsanleitung beschrieben. Es kann halt nur sein, dass er nicht oft abgenommen wurde (sollte man tun, um ihn sauber zu halten) und deswegen festklebt. Dann in heißem Wasser erwärmen und vorsichtig mit einer Zange abziehen oder einem starken Schraubendreher abhebeln. Wenn dann der Messereinsatz zu leicht geht, kann man die Metallraste vorsichtig mit der Zange zusammen drücken.

VauWeh -

Schritt 6

Ziehe das Gehäuseunterteil über die Welle ab.

Leider endetz die Erklärung zu früh. Beimeinem Gerät dreht sich die Welle nicht bei eingeschaltetem Motor.Der Motorläuft alleine perfekt-Offensichtlich ist mit der Kupplung zwischen Motor und Welle etwas nicht in Ordnung. Wie kann man dioes eaustauschen bzw. prüfen-?

Saronni -

Da durfte die Gummikupplung am oberen Ende der Welle gerissen sein In dieser Anleitung, Schritt 8, drittes Bild ist das Teil gut zu sehen. Eine Schraube ist eingegossen, die muss herausgedreht werden, dann kann das Ersatzteil eingedreht werden, leider relativ teuer, google nach Gummikupplung ESGE.

VauWeh -

Schritt 7

Drehe die beiden Torx T15 Schrauben heraus, mit denen die Welle am Motor angeflanscht ist.

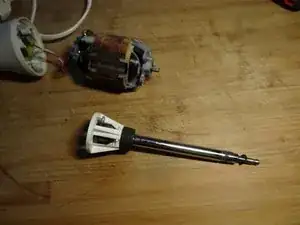

Löse die Welle mit Flansch vom Motor ab.

Schritt 8

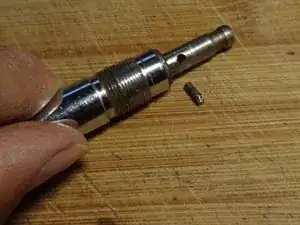

Grundsätzlich kann die Welle auf beiden Seiten aus der Hülse herausgeschoben werden. Auf der unteren Seite behindert allerdings der kleine Sicherungsstift, am oberen Ende die Gummikupplung. Sie ist hineingeschraubt. Beide Teile können entfernt werden.
Die Kupplung muss gegen den Uhrzeigersinn herausgedreht werden. Setze dazu ein geeignetes Werkzeug in die Nut am oberen Ende ein. Wenn die Kupplung zu fest sitzt, hilft ein Mittel wie z.B. WD40.

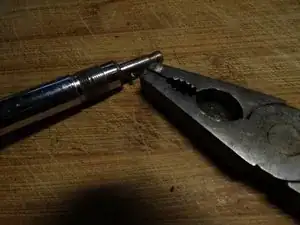

Die Gummikupplung kann gerissen sein, sie muss dann ersetzt werden. In diesem Fall dreht sich der Motor, die Welle natürlich nicht. Bei diesem Gerät war die Gummikupplung in Ordnung und war sehr fest eingeschraubt. Deswegen wurde der kleine Sicherungsstift für das Messer mit einer Zange herausgezogen.
Achte beim Zusammenbau darauf, dass der Sicherungsstift wieder fest sitzt. Drücke ihn aber auch nicht zu tief hinein.

Schritt 9

Drücke die Welle vorsichtig heraus. Eventuell musst du einen Hammer benutzen.

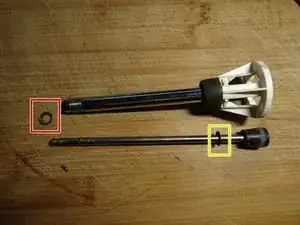

Achte auf die beiden Scheiben, verliere sie nicht:
Eine gewölbte Metallscheibe ist zwischen Glocke und Welle,
Eine flache Kunststoffscheibe ist zwischen der Gummikupplung und der Welle.
Wenn die Oberfläche der Welle z.B. durch Korrosion nicht mehr glatt ist, dann schleife sie mit ganz feinem Sandpapier ab.
Reinige gut das Innere der Hülse und die Welle selbst, z.B. mit Reinigungspulver für die Geschirrspülmaschine und einem Pfeifenputzer. Fette sie vor dem Zusammenbau dünn mit lebensmittelechtem Fett.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
