Galaxy S20 Display- und Akkueinheit tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 9

Galaxy S20 Display- und Akkueinheit tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie die Display- und Akkueinheit im Samsung Galaxy S20 ersetzt werden kann.

Die Anleitung ist für die originale Display- und Akkueinheit von Samsung geschrieben. Die Einheit besteht aus dem Display, dem Akku und dem Rahmen in einer Einheit. Stelle sicher, dass du vor Reparaturbeginn das richtige Ersatzteil hast.

Die Anleitung wurde mit dem Verizon UW Modell erstellt. Diese Version ist mit zwei 5G mmWave-Antennen ausgestattet. Wenn du ein anderes Modell hast, überspringe die entsprechenden Schritte.

Schaue dir vor Reparaturbeginn die Sicherheitshinweise in Samsungs Self-Repair Dokument an.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Bevor du dein Gerät öffnest, entlade deinen Akku ganz. Dies reduziert die Gefahr, dass der Akku in Brand gerät, wenn er versehentlich angestochen wird.

Hinweis: Ob dein Smartphone anschließend wieder wasserdicht ist, hängt davon ab, wie gut du die Klebestellen befestigt hast. Die IP-Einstufung wirst du auf jeden Fall verlieren.

Werkzeuge

Ersatzteile

Schritt 1

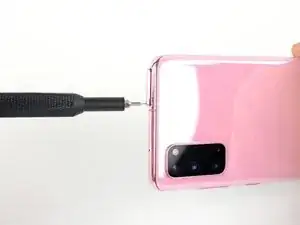

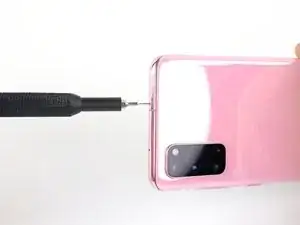

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich an der Oberkante des Smartphones neben dem Plastikantennenband befindet.
Wenn du das Werkzeug in in das andere Loch steckst, keine Angst. Mikrofon und Dichtung sind so eingebaut, dass nichts passieren kann.
Drücke fest darauf, um den Einschub herauszuholen.

Schritt 2

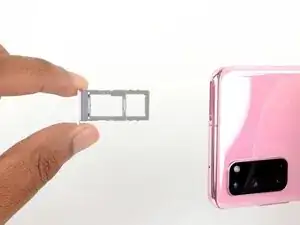

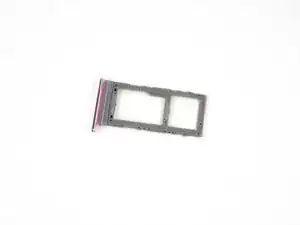

Entferne den SIM-Einschub.
Die SIM-Karte kann leicht aus dem Einschub herausfallen.
Achte beim Wiedereinsetzen der SIM-Karte darauf, dass sie in der richtigen Richtung in den Einschub eingelegt ist.
Der SIM-Einschub ist durch eine dünne Dichtung gegen das Eindringen von Wasser und Staub geschützt. Wenn diese Dichtung beschädigt ist oder fehlt, solltest du den kompletten Einschub oder die Dichtung ersetzen, damit die inneren Bauteile deines Gerätes weiterhin geschützt sind.

Schritt 3

Schalte vor Reparaturbeginn das Smartphone aus und trenne es vom Ladegerät.
Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, sei aber vorsichtig — das Display und der eingebaute Akku sind sehr wärmeempfindlich.

Found that using the iOpener did not provide enough heat to weaken the adhesive, went with a hairdryer instead. Make sure to never keep the hairdryer still, and apply heat on high for 30 seconds to 1 minute per side did the job for me. iOpener just did not get hot enough

Phil R -

Schritt 4

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich
Wenn das Display stark gesplittert ist, haftet der Saugheber wahrscheinlich besser, wenn du eine Lage von durchsichtigem Paketband anbringst. Anstelle des Saughebers könntest du auch sehr starkes Klebeband verwenden. Wenn das alles nicht hilft, kannst du den Saugheber mit Sekundenkleber am zerbrochenen Display befestigen.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Setze die Spitze eines Plektrums in den Spalt.
Diese beiden Bauteile sind sehr eng aneinander angepasst, du musst wahrscheinlich mehrfach den iOpener erwärmen und den Saugheber benutzen .
Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen.
Wende mit dem Plektrum nicht zu viel Kraft auf, da sonst das Glas der Rückabdeckung brechen kann.

I have found it easier to use an iFlex on the camera side to get in enough to get an opening pick in. Then work the pick towards either end slowly and down the ends, making sure it’s warm to the point of being almost to hot to hold. Slow, gentle pressure t open it like a clam ;)

Stow - 13/01/21

While pulling on the back glass with the suction cup, I found it helpful to use something like the opener tool to press down on the frame. Made it easy to pull open even with the iOpener.

Ryan Sammons -

Schritt 5

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.
Schneide den Kleber nicht in der Nähe der Ecken, dort wo das Glas abgerundet ist, auf, du riskierst sonst, dass es bricht.
Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 6

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Schritt 7

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Setze die Spitze eines Plektrums in den Spalt ein.
An dieser Kante ist das Glas abgerundet, du kannst deswegen das Plektrum nicht sehr tief einsetzen. Solange es dir gelingt, die äußerste Spitze des Plektrums unter der Kante des Glases zu halten, kannst du fortfahren.
Diese beiden Bauteile sind sehr eng aneinander angepasst, du musst es wahrscheinlich mehrfach versuchen.
Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen.
Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.
Wende mit dem Plektrum nicht zu viel Kraft auf, da sonst das Glas der Rückabdeckung brechen kann.

Schritt 8

Wenn das Plektrum weit genug unter die Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.

Schritt 9

Schiebe das Plektrum an der linken Kante des Smartphones entlang, um den Kleber der Rückabdeckung weiter aufzutrennen.
Sei vorsichtig, wenn du über den Grat im Rahmen gleitest, der die Lautstärkeregler und die Einschalttaste umgibt. Durch den Ausschnitt im Glas kann es leicht brechen.
Lasse ein Plektrum unter der linken Kante nahe an der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 10

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen, sei aber sehr vorsichtig, um das Gerät nicht zu überhitzen. Sowohl das Display als auch der Akku im Inneren sind sehr hitzeempfindlich.

Schritt 11

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Setze die Spitze eines Plektrums in den Spalt ein.
Genauso wie bei der vorhergehenden Kante, musst du das Plektrum nach unten kippen, um es ganz unter die Rückabdeckung zu schieben.

Schritt 12

Schiebe das Plektrum an der rechten Kante entlang, um den Kleber der Rückabdeckung aufzutrennen.
Lasse das Plektrum unter der rechten Kante des Glases oben am Gerät stecken, damit sich der Kleber nicht wieder verbindet.
Bei diesem Vorgang kann eines oder mehr der Plektren herausfallen. In diesem Fall kannst du das Plektrum/die Plektren zur Seite legen, da die Unterkante nicht mehr festkleben sollte.

Schritt 13

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Schritt 14

In der Nähe der Ecken ist das Glas der Rückabdeckung abgerundet und kann leicht brechen. Sei bei diesem Schritt ganz besonders vorsichtig, um zu vermeiden, dass die Rückabdeckung beschädigt wird.
Schiebe das Plektrum von der rechten Kante des Gerätes allmählich um die obere rechte Ecke herum.
Fahre mit dem Auftrennen an der Oberkante bis zur oberen linken Ecke hin fort, bis der Kleber der Rückabdeckung ganz abgetrennt ist.
Wenn das Auftrennen schwergängig wird, dann halte an und erwärme die Stelle nochmals, bevor du weiterarbeitest.

Schritt 15

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.
Entferne die Rückabdeckung
Beim Wiederzusammenbau:
Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.
Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.
Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.

Schritt 16

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne ihn von der Hauptplatine ab.

Since mine didn't have it, I believe the non-Verizon models don't have this connector (it appears the connector is a part of the motherboard bracket). If you don't have this, you can skip to the next step safely.

Ryan Sammons -

Schritt 17

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen die Halterung der Hauptplatine befestigt ist.
Halte während der Reparatur die Schrauben gut geordnet und passe auf, dass jede an ihren angestammten Platz zurückkommt.
Wenn du Samsungs Self Repair Kit beim Zusammenbau verwendest, dann ersetze die Schrauben durch neue aus dem Beutel mit der Nummer #3373.

Schritt 18

Ziehe die Halterung der Hauptplatine vorsichtig mit einer stumpfen Pinzette nach oben, bis sie sich vom Kunststoff-Mittelrahmen ablöst.
Entferne die Halterung noch nicht ganz, sie ist immer noch mit der Drahtlos-Ladespule verbunden.

Schritt 19

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.
Wenn du Samsungs Self Repair Kit beim Zusammenbau verwendest, dann ersetze die Schrauben durch neue aus dem Beutel mit der Nummer #3373.

Schritt 20

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Mittelrahmens ein und heble nach oben, bis er sich ablöst.

Schritt 21

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Mittelrahmens ein und heble nach oben, bis er sich ablöst.
Entferne die Drahtlos-Ladespule.

Schritt 22

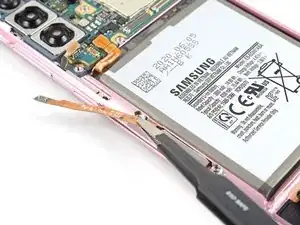

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn von der Hauptplatine ab.

Schritt 23

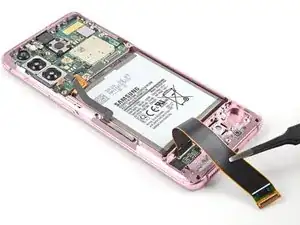

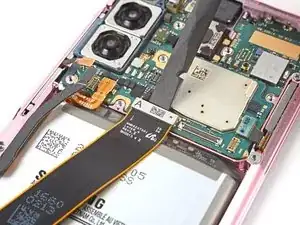

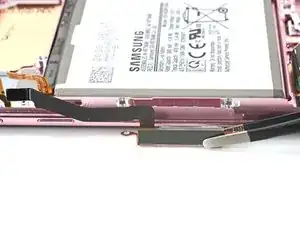

Heble das Haupt-Verbindungskabel sowie das kleinere Verbindungskabel mit einem Spudger hoch und trenne sie von der Hauptplatine ab.

Schritt 24

Heble das Haupt-Verbindungskabel sowie das kleinere Verbindungskabel mit einem Spudger hoch und trenne sie von der Tochterplatine unten im Gerät ab.
Um Druckstecker, so wie diesen hier, wieder anzuschließen, musst du ihn zuerst sorgfältig ausrichten und dann auf einer Seite festdrücken, bis er einrastet. Wiederhole das Gleiche dann auf der anderen Seite. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 25

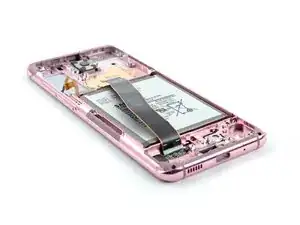

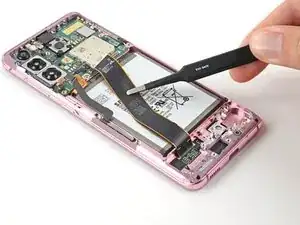

Entferne die beiden Flachbandkabel.
Lege die Kabel beiseite. Du benötigst sie beim Zusammenbau wieder.

Schritt 26

Entferne die drei 3,4 mm langen Kreuzschlitzschrauben #00, mit denen der USB-C-Anschluss und die Tochterplatine befestigt sind.
Wenn du Samsungs Self Repair Kit beim Zusammenbau verwendest, dann ersetze die Schrauben durch neue aus dem Beutel mit der Nummer #3396.

Schritt 27

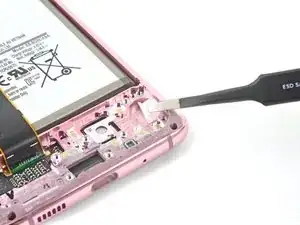

Setze einen Spudger mit der Spitze unter die linke Kante der Tochterplatine und heble nach oben, bis sie aus ihrer Vertiefung herauskommt.
Ziehe die Tochterplatine mit einer Pinzette nach oben von der Unterkante des Geräts weg und entferne sie.

Schritt 28

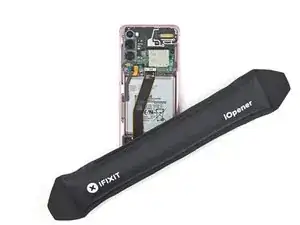

Lege einen erwärmten iOpener neunzig Sekunden lang auf die untere rechte Ecke des Gerätes.

Schritt 29

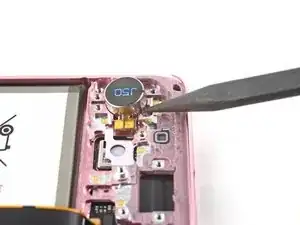

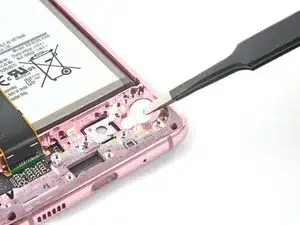

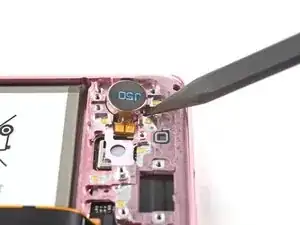

Setze einen Spudger mit der Spitze zwischen den Rahmen und der Kerbe in der Kante des Vibrationsmotors, nahe an der Unterkante des Geräts.

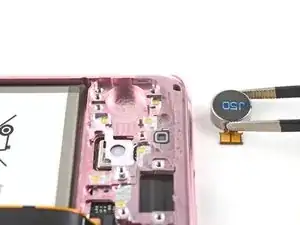

Heble nach oben, bis sich der Vibrationsmotor vom Rahmen löst.
Entferne den Vibrationsmotor.
Lege den Vibrationsmotor beiseite. Du wirst ihn beim Zusammenbau brauchen.

Schritt 30

So wird der Vibrationsmotor wieder eingebaut:
Ziehe das Klebeband für den Vibrationsmotor von seiner Schutzfolie ab und bringe das klebrige Ende am Rahmen an.
Ziehe mit deinen Fingern oder einer Pinzette die Zuglasche heraus, so dass die oberste Klebeschicht freiliegt.

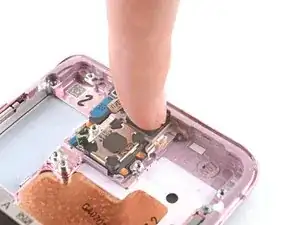

Setze den Vibrationsmotor ein und drücke ihn am Rahmen fest.

Schritt 31

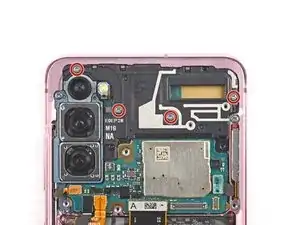

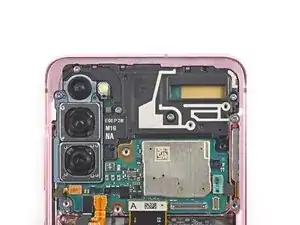

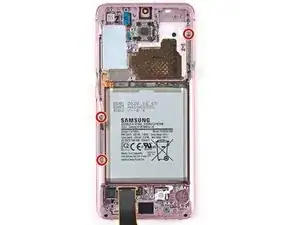

Entferne die vier 4 mm langen Kreuzschlitzschrauben, mit denen der ober Mittelrahmen befestigt ist.
Wenn du Samsungs Self Repair Kit verwendest, musst du die Schrauben aus dem mit #3373 bezeichneten Beutel nehmen.

Schritt 32

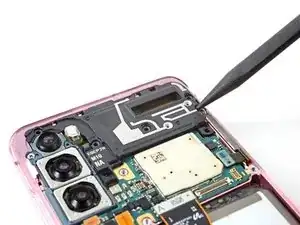

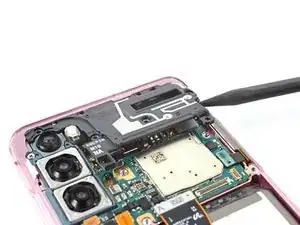

Setze einen Spudger mit der Spitze in die Kerbe an der rechten Seite des Mittelrahmens ein und heble nach oben, bis er sich ablöst.

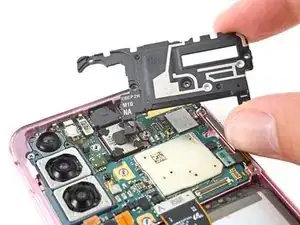

Entferne den oberen Mittelrahmen.

Schritt 33

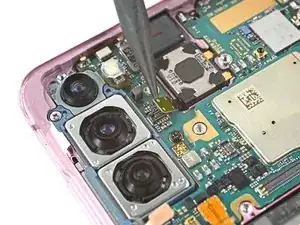

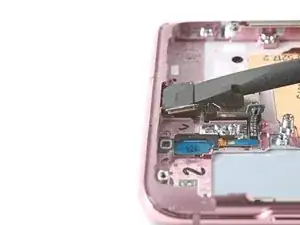

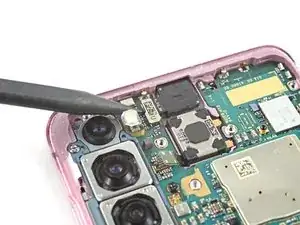

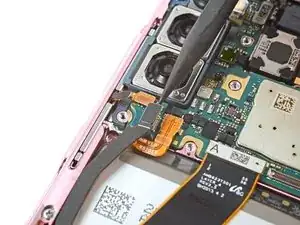

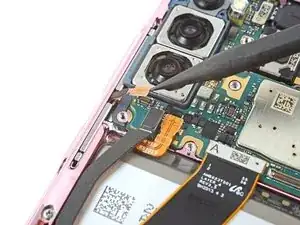

Heble den Druckstecker der linken 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn von der Hauptplatine ab.
Wiederhole das Verfahren für das Kabel zur Einschalttaste.

Schritt 34

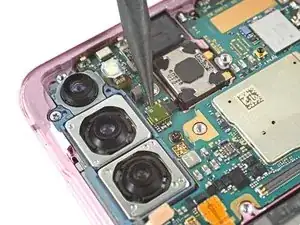

Heble das Flachbandkabel zur Frontkamera hoch und trenne es von der Hauptplatine ab.
Biege das Kabel so, dass es der Hauptplatine nicht mehr im Weg steht.

Schritt 35

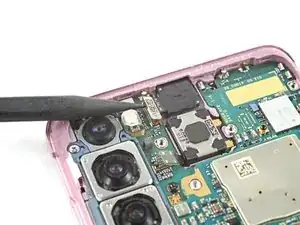

Heble das Flachbandkabel zum Näherungssensor hoch und trenne es von der Hauptplatine ab.
Biege das Kabel so, dass es der Hauptplatine nicht mehr im Weg steht.

Schritt 36

Heble den Druckstecker der rechten 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn ab.

Schritt 37

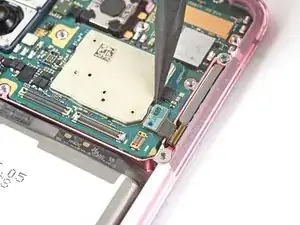

Heble das Haupt-Flachbandkabel zum Display mit dem Spudger hoch und trenne es von der Hauptplatine ab.

Schritt 38

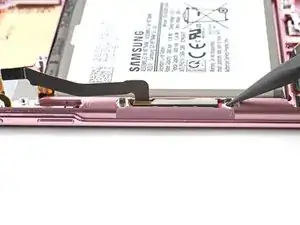

Löse das Flachbandkabel zum Display behutsam ab und biege es so, dass es nicht mehr im Weg für das Motherboard und den Akku steht.

Schritt 39

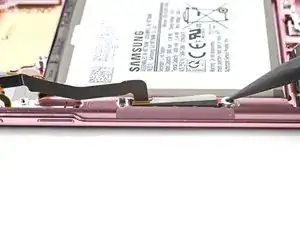

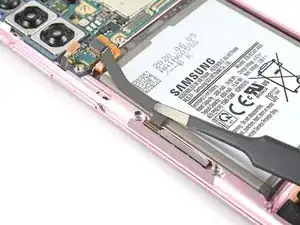

Löse das linke 5G-Kabel vorsichtig mit einer Pinzette oder deinen Fingern vom Gerät ab.

Schritt 40

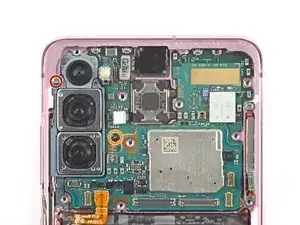

Entferne folgende zwei Kreuzschlitzschrauben #00, mit denen die Hauptplatine und Kameraeinheit befestigt ist:
Eine 4 mm lange Schraube
Eine 3 mm lange Schraube
Wenn du Samsungs Self Repair Kit verwendest, musst du die neuen Schrauben aus den Beuteln mit folgender Markierung holen
#3373
#1530

Schritt 41

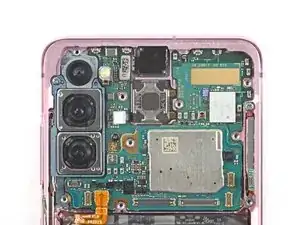

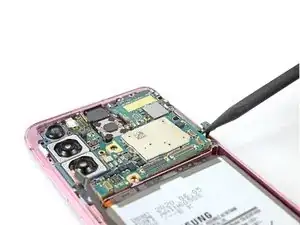

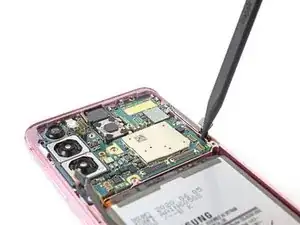

Setze einen Spudger mit dem flachen Ende in die linke untere Ecke der Hauptplatinen-Baugruppe und heble nach oben, bis sie sich vom Smartphone löst.

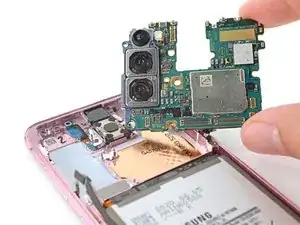

Entferne die Hauptplatinen-Baugruppe.

Schritt 42

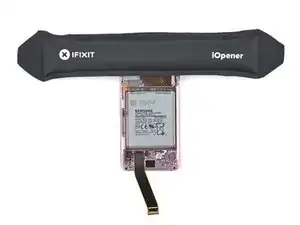

Lege einen erwärmten iOpener neunzig Sekunden lang auf die Frontkamera.

If your new screen module already comes with a new front camera like mine did, then you don't have to do this and can instead use the new front camera.

Ryan Sammons -

Schritt 43

Setze einen Spudger in den Spalt zwischen den Rahmen und die Frontkamera ein.
Heble mit dem Spudger nach oben, bis sich die Frontkamera vom Rahmen löst.
Wenn sich die Frontkamera nicht leicht vom Rahmen ablösen lässt, dann erwärme sie nochmals.

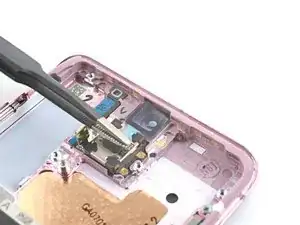

Entferne die Frontkamera mit deinen Fingern oder einer Pinzette.
Lege die Frontkamera beiseite, du wirst sie beim Zusammenbau wieder benötigen.

Schritt 44

Baue mit Hilfe nachfolgender Schritte die Frontkamera wieder ein:
Ziehe das Klebeband für die Frontkamera von seiner Schutzfolie ab und bringe das klebrige Ende am Rahmen an.
Ziehe mit deinen Fingern oder einer Pinzette die Zuglasche heraus, so dass die oberste Klebeschicht freiliegt.
Setze die Frontkamera ein und drücke sie am Rahmen fest.

Schritt 45

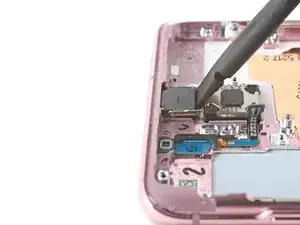

Entferne die drei 3,4 mm langen Kreuzschlitzschrauben, mit denen die 5G mmWave-Antenne befestigt ist.

Schritt 46

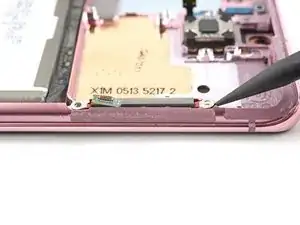

Heble mit der Spudgerspitze die untere Schrauböse an der Halterung der 5G mmWave-Antenne hoch.
Entferne die 5G mmWave-Antenne mit den Fingern oder einer Pinzette.
Lege die Antenne beiseite, du wirst sie beim Zusammenbau wieder benötigen.

Schritt 47

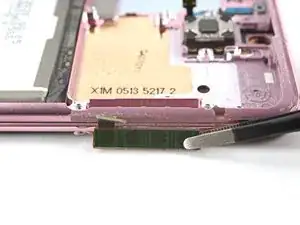

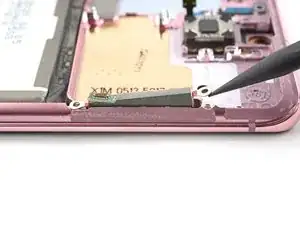

Heble mit der Spudgerspitze die Oberkante an der Halterung der 5G mmWave-Antenne hoch.

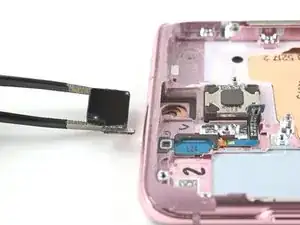

Entferne die 5G mmWave-Antenne mit den Fingern oder einer Pinzette.
Lege die Antenne beiseite, du wirst sie beim Zusammenbau wieder benötigen.

Schritt 48

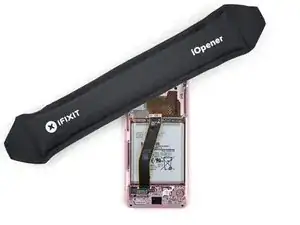

Lege einen erwärmten iOpener zwei Minuten lang auf den Näherungssensor.

Schritt 49

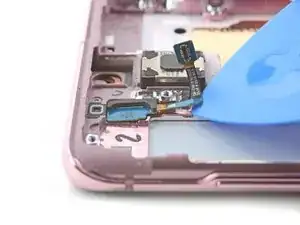

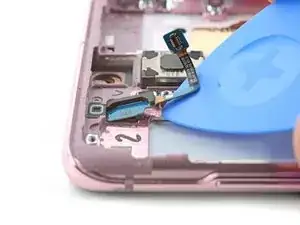

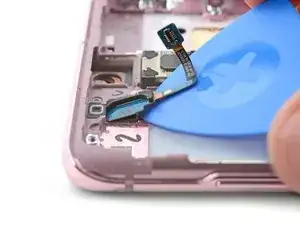

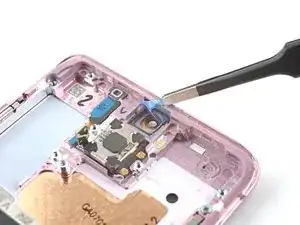

Setze ein Plektrum zwischen die Unterkante des Näherungssensors und dem Rahmen ein.
Schiebe das Plektrum zur Oberkante des Smartphones hin, um den Kleber des Näherungssensors aufzutrennen.

My kit did not come with a new adhesive for the proximity sensor, so you will probably have to very carefully transfer the original adhesive to the new unit.

Ryan Sammons -

Schritt 50

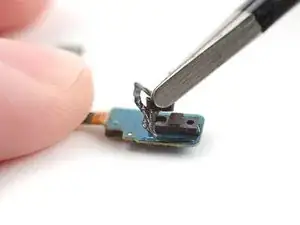

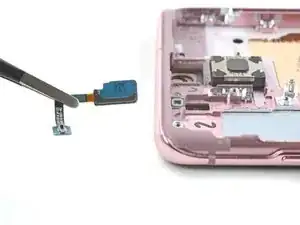

Entferne den Näherungssensor.
Lege den Sensor beiseite, du wirst ihn beim Zusammenbau wieder benötigen.
Wenn der ursprüngliche Kleber verformt ist, dann entferne ihn ganz und bringe neue vorgestanzte Klebestreifen an, sonst passt der Näherungssensor nicht richtig in seine Vertiefung hinein.

Schritt 51

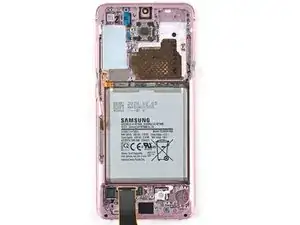

Die Display-und Akkueinheit verbleibt.
Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge, natürlich die jeweils gegenteilige Aktion. (also z.B. "befestigen" statt "entfernen"). Überspringe Schritte, bei denen erwärmt wird und beachte die Markierungen 📌 bei den einzelnen Schritten.

Hole dir nach der Reparatur die Samsung Members App aus Galaxy Store oder Play Store und teste dein Gerät ausführlich mit Hilfe dieser Anleitung im Samsung Self-Repair Dokument (ab Seite 10).

Hole dir denSelf Repair Assistant von Samsung auf dein Gerät und führe mit Hilfe von Samsungs Self-Repair Dokument (ab Seite 11) einen Akkuzyklus-Reset durch.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.

Tinte & Feder

Alex Diaz-Kokaisl

Mitglied seit: 16/01/22

69204 Reputation

3 Kommentare

There were a few minor differences with my disassembly I wanted to note in case other users run into the same thing:

Note: The biggest curve ball for me was that the guide does not discuss how to remove the proximity sensor from the old assembly and move it to the new one. I winged it, but hopefully iFIXIT will update this guide, and also provide new adhesive for the sensor, because this is absolutely a necessary step to make.

Step 16: It was not necessary to disconnect the wireless charging coil. There was no fastened connection, just contact.

Step 31: The location of the screws for the upper midframe is slightly different on my model. The second from the right screw is closer to the middle.

Step 33: There was only one cable coming from the left frame. There was no 5G cable

Step 36: not present

Step 42-44: The replacement assembly includes the front camera

Step 45-47: Not applicable

Corey Walters -

Everything went well replacing the display and battery. The most difficult part was that there was not mention of the proximity sensor from the old assembly and just had to figure it out myself. Heated it up to remove but had to use the old adhesive. Also, should have purchased a new back cover because getting the old adhesive off was not easy. Phone now works like new.

Robert Stanley -

I left a few comments on steps within the guide that should help any slight variations during the procedure. In the conclusion, there is a repair app that is supposed to allow you to calibrate the new hardware, but I wasn't able to open the app, and my kit didn't come with the tools for calibrating the fingerprint sensor anyways. This doesn't seem to be a absolutely necessary though; the battery is auto-calibrating with full charge and drain cycles, the new fingerprint reader still works perfectly with my original fingerprints, and the front camera is fully functional. Additionally, all tests in the Samsung Members app passed, so everything seems to be 100% functional.

Ryan Sammons -
