Game Boy Bildschirm Austausch

Geschrieben von: Andrew Tramposch
  • Kommentare: 11
Game Boy Bildschirm Austausch

Schwierigkeitsgrad

Sehr schwierig

Schritte

12

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Hier wird gezeigt, wie du den schwarz-weiß Bildschirm am Game Boy austauschen kannst. Diese Reparatur ist für erfahrene Bastler. Du musst dazu löten, wenn du das noch nie durchgeführt hast, lies iFixits Lötanleitung..

Hinweis: Wenn das Display deines Gameboys das bekannte Problem mit den senkrechten Streifen hat, dann ist es einfacher, das alte Display zu reparieren, als durch ein neues zu ersetzen.

Diese Videoanleitung hilft dir bei der Reparatur des Displays.

  1. MmfOfLnbQfKIIhwX
    MmfOfLnbQfKIIhwX
    bvLUVIiIQnJ4swOX

    • Schalte den Game Boy aus und entferne die Cartridge.

  2. 1VxOvvpWURg4OJTZ
    1VxOvvpWURg4OJTZ
    VORhCOESyk6DFbfy
    EZhmK2YLeZp53Fhl

    • Drücke die Lasche am Batteriefach mit einem Fingernagel oder einer kleinen Münze herunter und öffne den Batteriefachdeckel.

    • Diese Lasche ist aus Plastik. Im Laufe der Jahre kann sie brüchig werden, sei also vorsichtig.

    • Achte beim Einsetzen des Deckels darauf, dass seine beiden Plastikzapfen wieder in die entsprechenden Vertiefungen unten am Batteriefach eingreifen, bevor du den Deckel zudrückst.

  3. PjmfSbMud1X6JVRA
    PjmfSbMud1X6JVRA
    3XIgWpM1vRDWl2G4

    • Ziehe jede Batterie am Ende mit dem Pluskontakt aus dem Fach heraus.

    • Entsorge die Batterien fachgerecht.

    • Wenn du den Game Boy länger als einen Monat nicht benutzst ist es empfehlenswert, die Batterien zu entfernen.

  4. hAxpUIKQ1bkZKCBu

    • Entferne sechs TriWing Schrauben auf der Rückseite des Geräts.

  5. VATiKKXmO6xPnIBQ

    • Trenne vorsichtig das vordere vom hinteren Gehäuseteil.

    • Trenne die beiden Gehäuseteile nicht völlig, sie sind noch durch ein Flachbandkabel miteinander verbunden, dieses könnte beschädigt werden..

  6. K4hgYWEJAYoY5aBM

    • Schiebe das vordere Gehäuseteil nach unten um so an den Verbinder des Flachbandkabels zu gelangen.

  7. HMqDKftyxTOnfOrt

    • Packe den Verbinder des Kabels mit Daumen und Zeigefinger an. Ziehe dann vorsichtig, so dass der Verbinder selbst, nicht aber sein Sockel heraus kommt.

    • Trenne vorderes und hinteres Gehäuseteil.

  8. WRJaAtntxDbS5mjj

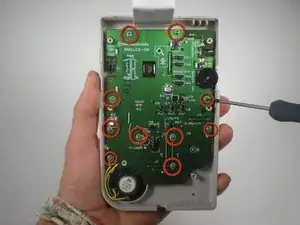

    • Entferne die zehn Schrauben, die die Hauptplatine am Gehäuse befestigen.

  9. DCwnQnNmcDuYjill
    DCwnQnNmcDuYjill
    TRSgKPCpKBLULyve

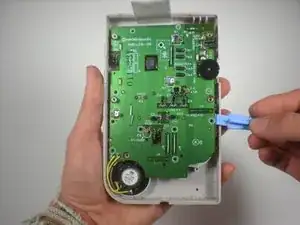

    • Entferne die Platine vom Gehäuse mit einem Plastiköffnungswerkzeug.

    • Sei vorsichtig, hebele erst rings um die Platine los bevor du sie dann leicht wegheben kannst.

  10. OptHtECKE6TNtXKi

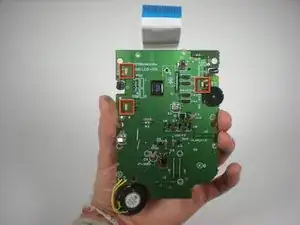

    • Löse die drei Plastiknasen die den Bildschirm an der Hauptplatine festhalten.

    I didn’t find this step necessary as the plastic screen holding unit is separate from the screen.

    skrolikowski -

  11. auCgtEsx5KlNJjje
    auCgtEsx5KlNJjje
    QRNbqE5sKwBWoyNS
    dZNAgNvIJlKEuSqe

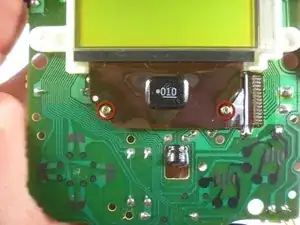

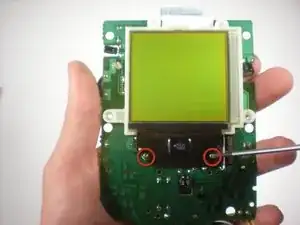

    • Drehe die Platine um, so dass der Bildschirm vor dir liegt.

    • Entferne die beiden Schrauben, die den Bildschirm an der Platine festhalten.

    • Die Videoanleitung zeigt dir, wie du die Displayverbindungen ablöten und das Display erneuern kannst.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
