Game Boy Color Einschaltanzeige LED Austausch

Geschrieben von: Alex Wu
  • Kommentare: 7
Game Boy Color Einschaltanzeige LED Austausch

Schwierigkeitsgrad

Schwierig

Schritte

10

Zeitaufwand

15 - 30 Minuten

Einleitung

Die LED leuchtet, wenn der Game Boy mit Strom versorgt wird. Hier wird gezeigt, wie du sie entlöten und auswechseln kannst.

  1. c3LIxTjWvUGxcYZu
    c3LIxTjWvUGxcYZu
    oYIXQjPFhQsYx4cb

    • Das Batteriefach befindet sich auf der Rückseite des Game Boy Color.

    • Drücke die Rasten nach oben. Kippe den Batteriefachdeckel nach oben und hebe ihn weg.

  2. uFQGYmIMX2PCiLaG

    • Entferne die Batterien aus dem Fach.

  3. DsXcimKolb1pBNXH

    • Schraube die sechs TriWing Y1 Schrauben auf der Rückseite wie im Bild gezeigt heraus. Die unteren beiden Schrauben befinden sich im Batteriefach.

    I did this with a Y0 bit. It works if you are careful. I wouldn't recommend it on other consoles but for this tiny thing, it works.

    phnome -

  4. RrHNVnA1jYSYLAMJ
    RrHNVnA1jYSYLAMJ
    aFVfBIhWWKMpEAKh

    • Hebe das rückseitigen Gehäuseteil vorsichtig vom restlichen Gerät ab.

  5. SryC5LT6oTGaKeaU
    SryC5LT6oTGaKeaU
    RDTrtinAhjCcqaRW

    • Drehe die drei Kreuzschlitz #1 Schrauben heraus.

    It’s not mentioned here, but be sure to unplug the LCD flex cable at the top of the motherboard before removing the motherboard. To do so, gently press the clips on either side of the receptacle toward the top of the Game Boy. When they are both pressed up, the orange cable will slide freely out

    Ben Perkins -

    Thanks Ben. That's a very good point. Just ripping it out will cost you a couple bucks, not to mention your Gameboy will not work until you replace that ribbon cable.

    Chris Pavlik -

  6. GjDQ5jUVNGkkCCaj

    • Hebe die Hauptplatine vorsichtig aus dem vorderen Gehäuseteil heraus.

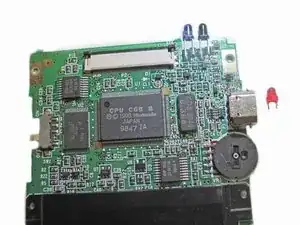

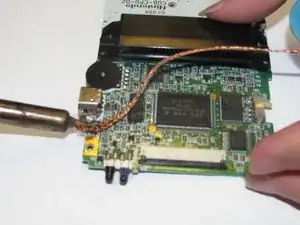

  7. W6aWCfMIYCPpdSyC
    W6aWCfMIYCPpdSyC
    T5cUtlPUDMaPgPHF

  8. AUHOZmseSjBnIUMq

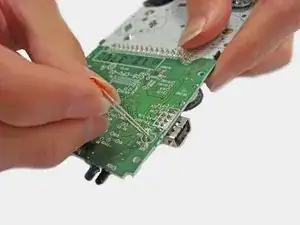

    • Setze die neue LED in die Hauptplatine ein.

    • Achte auf die richtige Orientierung. Der längere Draht an der LED ist der positive Anschluss, der kürzere der negative.

    • Der positive Anschluss ist näher am Rand der Hauptplatine.

  9. Omgc31uxpVnGXPsy

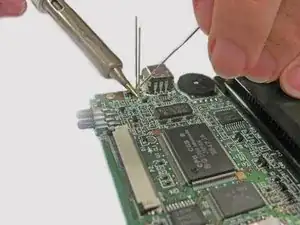

    • Verlöte die Anschlüsse auf der Hauptplatine.

  10. lVkHgv6AOGfk6GfT

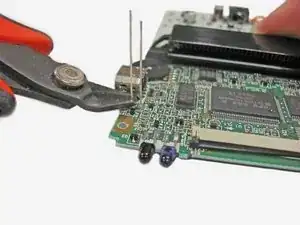

    • Schneide die überstehenden Drähten den mit einem Seitenschneider ab.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Alex Wu

Mitglied seit: 11/01/13

1362 Reputation

4 Kommentare

what is the brass color looking thing under the soldering iron in step 7?

Soul Divide -

That's called 'Desoldering Braid', it sucks up solder like a wick

John Smith -

and what kind of LED are you using to replace?

Soul Divide -

This was great! Exactly what I needed with this. My GBC is looking good as new now!

Erick -
