Game Boy Ohrhörebuchse Austausch

Geschrieben von: Andrew Tramposch
  • Kommentare: 1
Game Boy Ohrhörebuchse Austausch

Schwierigkeitsgrad

Schwierig

Schritte

11

Zeitaufwand

30 Minuten

Einleitung

Hier wird gezeigt, wie du eine neue Ohrhörerbuchse an deinem Game Boy anbringen kannst. Du musst dazu löten, wenn du noch keine Erfahrungen damit hast schaue iFixits Lötanleitung an

  1. MmfOfLnbQfKIIhwX
    MmfOfLnbQfKIIhwX
    bvLUVIiIQnJ4swOX

    • Schalte den Game Boy aus und entferne die Cartridge.

  2. 1VxOvvpWURg4OJTZ
    1VxOvvpWURg4OJTZ
    VORhCOESyk6DFbfy
    EZhmK2YLeZp53Fhl

    • Drücke die Lasche am Batteriefach mit einem Fingernagel oder einer kleinen Münze herunter und öffne den Batteriefachdeckel.

    • Diese Lasche ist aus Plastik. Im Laufe der Jahre kann sie brüchig werden, sei also vorsichtig.

    • Achte beim Einsetzen des Deckels darauf, dass seine beiden Plastikzapfen wieder in die entsprechenden Vertiefungen unten am Batteriefach eingreifen, bevor du den Deckel zudrückst.

  3. PjmfSbMud1X6JVRA
    PjmfSbMud1X6JVRA
    3XIgWpM1vRDWl2G4

    • Ziehe jede Batterie am Ende mit dem Pluskontakt aus dem Fach heraus.

    • Entsorge die Batterien fachgerecht.

    • Wenn du den Game Boy länger als einen Monat nicht benutzst ist es empfehlenswert, die Batterien zu entfernen.

  4. hAxpUIKQ1bkZKCBu

    • Entferne sechs TriWing Schrauben auf der Rückseite des Geräts.

  5. VATiKKXmO6xPnIBQ

    • Trenne vorsichtig das vordere vom hinteren Gehäuseteil.

    • Trenne die beiden Gehäuseteile nicht völlig, sie sind noch durch ein Flachbandkabel miteinander verbunden, dieses könnte beschädigt werden..

  6. K4hgYWEJAYoY5aBM

    • Schiebe das vordere Gehäuseteil nach unten um so an den Verbinder des Flachbandkabels zu gelangen.

  7. HMqDKftyxTOnfOrt

    • Packe den Verbinder des Kabels mit Daumen und Zeigefinger an. Ziehe dann vorsichtig, so dass der Verbinder selbst, nicht aber sein Sockel heraus kommt.

    • Trenne vorderes und hinteres Gehäuseteil.

  8. NRfcmTe2vEB2QHrQ
    NRfcmTe2vEB2QHrQ
    BLBkI6T3RVYaDKXH

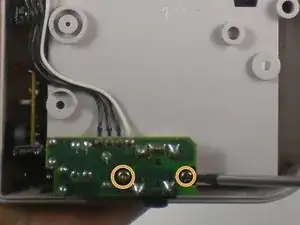

    • Die Ohrhörerbuchse findest du am unteren Ende des Gehäuserückteils, in der Nähe des Batteriefachs.

    • Die Buchse ist mit zwei Kreuzschlitzschrauben #00 befestigt. Drehe sie heraus.

  9. HY5hTLOHBhem1QUY
    HY5hTLOHBhem1QUY
    DMeamr5aRuJVFYWW

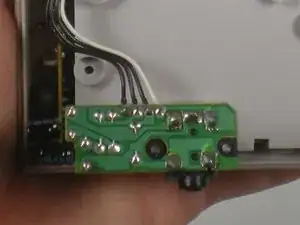

    • Wenn die Buchse gelöst ist hängt sie noch an den Kabeln die zur Platine führen. Die Verbindungen sind fest und stabil, keine Angst.

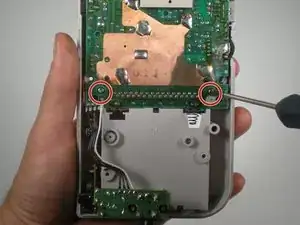

    • Die Hauptplatine ist mit zwei Kreuzschlitzschrauben #00 am Gehäuse befestigt. Drehe sie heraus, so erhältst du Zugang zu den Lötstellen des Ohrhöreranschlusses.

  10. HpnXHlLLejlnKGVK
    HpnXHlLLejlnKGVK
    Z61iWffOGDvVyRFw

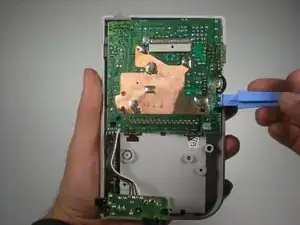

    • Entferne die Hauptplatine mit einem Plastiköffnungswerkzeug.

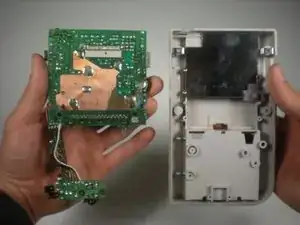

    • Wenn die Hauptplatine entfernt ist kannst du das Gehäuseteil zur Seite legen.

  11. sanXAIPcq4eEORDl
    sanXAIPcq4eEORDl
    HjULXPvOkQnVTVHo
    NCUAjlXYCpPXQA4S

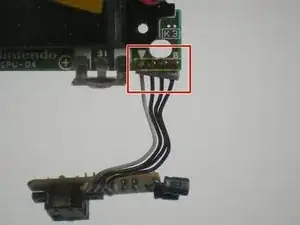

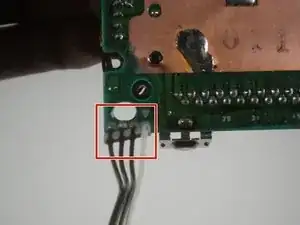

    • Entlöte die vier Drähte, die den Ohrhöreranschluss mit der Hauptplatine verbinden.

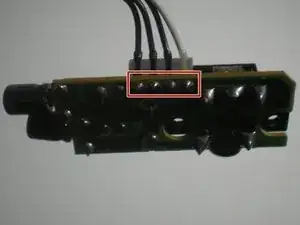

    • Entlöte die vier Drähte am Ohrhöreranschluss.

    • Wenn du über Löttechniken mehr lernen willst dann lies unsere Lötanleitung.

    • Entferne die Ohrhörebuchse mit einer Pinzette.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
