Google Pixel 2 XL Akku austauschen

Geschrieben von: Adam O'Camb

Kommentare: 42

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeitern erstellt und nicht von Google unterstützt. Erfahre hier mehr zu unseren Reparaturanleitungen.

Die Anleitung zeigt dir, wie du einen defekten Akku in deinem Google Pixel 2 XL austauschen kannst.

Bevor du mit der Reparatur beginnst, solltest du den Akku auf unter 25% entladen. Ein geladener Lithium-Ionen Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich perforiert oder anderweitig beschädigt wird.

Wenn dein Akku aufgebläht ist, dann treffe geeignete Vorsichtsmaßnahmen. Erwärme dein Smartphone nicht. Falls nötig, kannst du mit einer Pipette oder einer Spritze etwas Isopropylalkohol (mehr als 90%) um die Kanten der Rückabdeckung geben, um den Klebstoff zu schwächen. Aufgeblähte Akkus können sehr gefährlich sein, trage deswegen eine Schutzbrille und sei besonders vorsichtig. Wenn du dich nicht sicher fühlst, gehe lieber zu einer Werkstatt.

Werkzeuge

Ersatzteile

Google Pixel 2 XL Battery - Genuine

Schritt 1

Wenn dein Display zerbrochen ist, dann überklebe es mit Klebeband. Dadurch beugst du Verletzungen vor und verhinderst weiteres Zersplittern. An der glatten Oberfläche kann der Saugheber besser haften.
Setze einen Saugheber so nahe wie möglich an der Kante mit dem SIM Einschub an, vermeide aber den gebogenen Teil nahe der Kante.
Der Saugheber hält im gebogenen Teil des Displays nicht gut.

Shouldn’t this be “As close as possible to the volume rocker”?

Mihai Turdean - 12/05/21

Forget about the tiny toy suction cup they provide to battery replacement kits. I used a dent puller from an automotive shop. The smallest they had was just small enough for the Pixel's screen. I still needed to heat the edges with a heat gun.

Tamás Polgár -

I wish someone tell me in advance that if I doing this replacement after using phone for a few years it better to have spare "display adhesive" and be ready to follow Google Pixel 2 XL Displayklebestreifen anbringen

Original adhesive become dirty with time and fat chances it will be damaged during opening phase. In my case I replaced battery but can't use the phone, as still waiting for adhesive to be delivered

Maxim Vorontsov -

Schritt 2

Ziehe mit festem und konstanter Kraft am Saugheber und setze ein Plektrum zwischen Frontpanel und rückwärtigem Gehäuse ein.
Du benötigst dazu recht viel Kraft und viel Geduld. Wenn es schwer geht, dann ruckle am Saugheber und am Bildschirm, um die Klebeverbindung zu schwächen oder erwärme sie mit einem iOpener, Haartrockner oder einem Heißluftgebläse.

Whatever happened to “Do not heat your phone. If needed, you can use a dropper or syringe to inject isopropyl alcohol (90+%) around the edges of the back cover to weaken the adhesive.”?

Mike Trieu - 08/02/20

It is in concern with swollen batteries.

Fernando Granco - 19/05/21

I spent an hour trying to get the glass screen apart from the body. I tried the hairdryer etc but made no progress. However, when I used a sucker to gently pull on the glass it was easy.

Ronald Morrison - 11/06/20

I used a heat gun, and the metal spatula in the iFixit kit. I broke the screen. Then, continuing with a blue plastic triangle, the screen continued to break. It seems to be quite brittle.

Rolf Kirby - 25/01/21

Never use metal tools on glass component

p43j77 -

Just broke the screen as well. I’d say heat gun is a must, otherwise it’s really hard to slide pick at the top and bottom without breaking the screen. It’s a very thin line of glass over there.

Vitaliy Kurokhtin -

I thought I did this perfectly. I used the iOpener to heat the glue, and the picks to slide around the screen to release the adhesive. I preformed the rest of the repair (charging assembly and the battery) with little issue. Just reassembled and the volume rocker side of the screen is white. I took less care on this side since the instructions said that you didn’t need to worry about how far the pick went in. NOT TRUE! There is a curvature to that edge that will push your pick up into the back of the unprotected display. It clearly doesn’t take much to damage it. I was so careful! F&CK!! I should have just created the e-waste and bought a new device. So mad!

Eric Marcot -

Schritt 3

In den folgenden Schritten musst du in einigen Bereichen besonders vorsichtig sein, damit das Gerät nicht beschädigt wird:
Setze das Plektrum nicht tiefer als 6 mm an der Unterkante des Smartphones ein. Wenn das Plektrum den gefalteten Teil des OLED Panels trifft, kann das Display beschädigt werden.
Schneide nicht an der linken Kante, hier können empfindliche Displaykabel beschädigt werden.
Führe nur sehr flache Schnitte in der oberen linken Ecke, wenn du hier tiefer schneidest, kannst du die Frontkamera beschädigen.

Schritt 4

Schiebe das Plektrum an der rechten Seite nach unten, um die Klebeverbindung am Display zu trennen.

Schritt 5

Benutze in den folgenden Schritten zum Schneiden eher die flache Kante des Plektrums als eine Spitze. Dadurch schneidest du nicht zu tief.
Führe das Plektrum um die rechte untere Ecke und an der Unterkante des Smartphones entlang.

Schritt 6

Setze das Plektrum dann wieder an der oberen rechten Ecke des Smartphones ein und schiebe es um die Ecke und entlang der Oberkante.

Schritt 7

Hebe das Display an der rechten Seite vorsichtig an, so wie man ein Buch öffnet.
Wenn sich das Display nicht gleich öffnen lässt, dann schneide nochmals nach, um auch die letzten Reste der Klebeverbindung zu trennen.
Versuche noch nicht, das Display ganz zu entfernen. Es ist noch mit empfindlichen Flachbandkabeln mit der Hauptplatine des Smartphones verbunden.
Lege das Display sorgfältig flach auf den Tisch, direkt neben das restliche Smartphone. Halte es so dicht wie möglich am Smartphone, um zu vermeiden, dass die Kabel des Displays und des Touchscreens zu sehr angespannt werden.

Schritt 8

Heble mit der Ecke eines Plastiköffnungswerkzeugs die Abdeckung über dem Stecker am Touchscreen-Kabel hoch.
Arbeite vorsichtig, um nicht das Kabel darunter zu beschädigen. Verliere die Abdeckung nicht.
Entferne die Abdeckung über dem Stecker.

when it comes out, it can pop with some force and go flying. Ensure you have a clear desk/floor so you can find it after it flies away

hamiltont - 29/02/20

Lol mine shot off and Ricocheted off the ceiling! Then landed on my shoulder haha

john murfin - 19/08/20

It literally popped me right in the middle of the forehead. My wife is still making fun of me.

Jordan Toews - 05/10/20

Mine flew off while I was laughing you guys, never too be seen again: (

Shane Hadley - 31/03/21

I decided to work outdoors, didn't read any comments first, so when mine flew off I found it five cursing minutes later in a crack on the driveway. Should have read the comments first! Thanks hamiltont. Will now read every comment BEFORE attempting step.

Loose Drag -

Confirmed, this $@$* can fly!

Tamás Polgár -

Schritt 9

Hebe den Stecker am Touchscreenkabel mit der Spudgerspitze aus seinem Anschluss auf der Hauptplatine.
Um Press-fit Stecker wie diesen hier wieder zu verbinden, musst du ihn auf einer Seite sorgfältig ausrichten bis er einrastet und dann an der anderen Seite wiederholen. Drücke ihn nicht in der Mitte herunter. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte so verbogen werden, dass er dauerhaft beschädigt ist.
Wenn irgendein Teil deines Bildschirms später nicht richtig auf Berührung reagiert, solltest du diesen Stecker nochmals neu einsetzen. Achte darauf, dass er richtig einrastet und kein Staub oder andere Verschmutzungen im Anschluss sind.

This small connector gave me fits getting it located correctly, is there a trick to getting it aligned since it’s difficult to see around edge of the connector?

Dennis Whitsitt - 06/02/21

Schritt 10

Löse einen eventuell vorhandenen Aufkleber auf der Abdeckung des Displaysteckers mit einer Pinzette ab.

Schritt 11

Setze die Spudgerspitze in das kleine Loch an der Kante der Abdeckung des Displaysteckers ein.
Hole die Abdeckung mit dem Spudger aus ihrer Vertiefung heraus.
Entferne die Abdeckung des Steckers.

Schritt 12

Hebe den Displaykabelstecker mit dem flachen Ende des Spudgers aus seinem Anschluss heraus.
Entferne das Display.
Halte beim Zusammenbau hier an und ersetze den Klebestreifen um die Kanten des Displays.

BE EXTRA CAREFUL HERE, and during reassembly! There are 2 itty bitty parts directly under this ribbon cable connector that, if damaged, will render your loudspeaker unusable. The only sure way to fix it if you break it is to replace the motherboard. There are some reports of people being able to solder the spots and shorting it to make it work, and that worked for me for a time, but they’re really tiny (about 0.5 mm) and if you don’t get a secure solder, or if you bleed over, it will also mess up your top speaker.

Joshua Parnell - 02/12/19

Saw this comment after I’ve done replacing and sure enough, the loud speaker was broken. The resistor was knocked over but still hanging in place so I just stuck it back and it works for now.

They are 2 black resistors at the end of the cable’s connector. So follow the above photo exactly and pry the connector from the side, not from the end of the connector like I did

Tri Nguyễn - 23/10/21

What wasn't clear to me here (because I didn't put Step 13 together with Step 12, I suppose?) is that if your replacement part came with speaker grills and camera gasket, Step 12 is your final step. You are done, except for replacing the cables and covers, then placing the adhesive strips onto the replacement part and sticking the phone back together.

I ordered my screen from iFixit and it came with new grills and camera gasket already installed. I was able to use the thinnest strips on the supplied Tesa patch to line the entire screen perimeter piecemeal, then stick it back together like new.

Loose Drag -

Schritt 13

Entferne elf 3,8 mm Kreuzschlitzschrauben, mit denen der Mittelrahmen befestigt ist.
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt.

Schritt 14

Setze ein Plastiköffnungswerkzeug in die Kerbe im Mittelrahmen in der Nähe der Lautstärketasten ein. Heble den Mittelrahmen hoch und vom restlichen Smartphone weg.
Entferne den Mittelrahmen.

How do I reattach the midframe? it seems like there are a lot of tabs that need to be reinserted carefully

Evan G -

Slide in the bottom part at an angle in first since it has some tabs. Otherwise it will get stuck halfway on top

Tri Nguyễn -

Schritt 15

Trenne den Akkustecker mit dem flachen Ende des Spudgers ab.

Schritt 16

Tropfe, falls verfügbar, etwas Isopropylalkohol unter jede Ecke des Akkus und lasse ihn einige Minuten lang einwirken, damit der Kleber geschwächt wird.

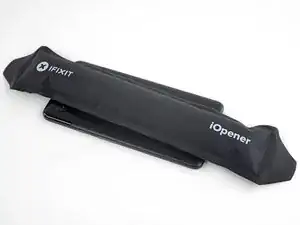

Du kannst auch einen erwärmten iOpener mindestens zwei Minuten lang auf den Akku auflegen. Erwärme ihn erneut, wenn nötig, und lege ihn auf, bis der Kleber am Akku hinreichend weich geworden ist.

NEVER use a pointed metal tool as shown in the picture in this guide. You can damage the battery, which can cause fire and further damage the device. It is also very easy to damage the mainboard.

JaL - 07/08/18

Schritt 17

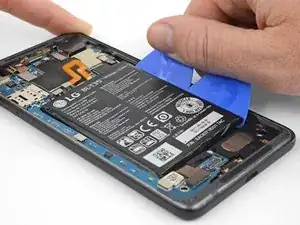

Setze ein paar Plektren oder Plastikkarten an der rechten Seite unter den Akku ein.

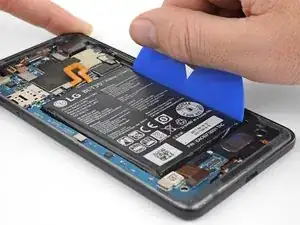

Drücke gleichmäßig und beständig. Heble den Akku langsam hoch und entferne ihn aus dem Smartphone.
Versuche, den Akku dabei möglichst nicht zu verformen. Aus weichen Lithium-Ionen Akkus können gefährliche Substanzen austreten, sie können Feuer fangen oder gar explodieren. Heble nicht zu stark und verwende keine Hebelwerkzeuge aus Metall.

Schritt 18

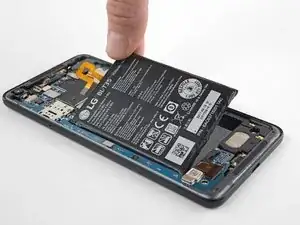

Entferne den Akku.
Benutze einen ausgebauten Akku nicht noch einmal, das ist ein potenzielles Sicherheitsrisiko. Ersetze ihn durch einen neuen Akku.
Wenn noch Alkohol im Smartphone verblieben ist, dann wische es mit einem fusselfreien Tuch aus oder lasse es gut trocknen, bevor du den neuen Akku einbaust.
So wird der neue Akku eingebaut:

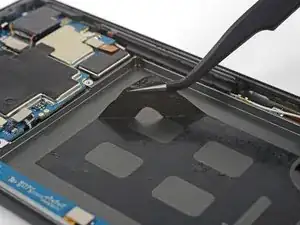

Entferne alle Klebstoffreste mit einer Pinzette vom Smartphone und reinige die Klebeflächen mit Isopropylalkohol und einem fusselfreien Tuch.
Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit es gut sitzt, ist es besser, das Klebeband erst im Smartphone, nicht am Akku zu befestigen. Das Klebeband darf keines der Kabel unter dem Akku berühren.
Drücke den Akku 20 - 30 Sekunden lang fest.

Wie versiegelt man das Gerät wider?

aponteignacio - 01/10/20

Mit Tesa 61395 tape.

Arthur Shi - 02/10/20

I ran into an issue when reapplying the double sided sticky tape and closing everything back up. I forgot that the 2XL has "active edges," where you can squeeze the sides of the phone to activate Google Assistant. I apparently put the glue strips too near the sensors, and they always thought I was squeezing the phone. I had to disable the active edges. I could have opened the phone again, removed the glue, and tried reapplying it, but I don't use the feature much so it was easier to turn it off. But if this is a feature you like, I'd recommend doing more research than I did!

Jay Hutfles -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.

Entsorge deinen Elektromüll fachgerecht.
