Google Pixel 2 XL Display tauschen

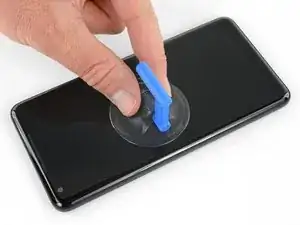

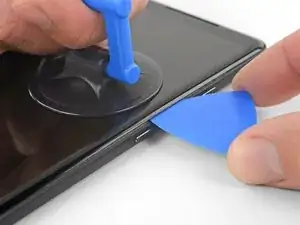

Setze einen Saugheber so nahe wie möglich an der Kante mit dem SIM Einschub an, vermeide aber den gebogenen Teil nahe der Kante.

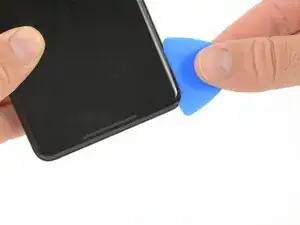

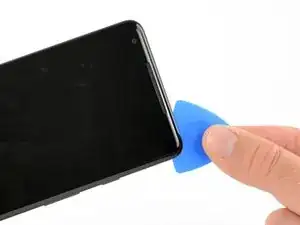

Ziehe mit festem und konstanter Kraft am Saugheber und setze ein Plektrum zwischen Frontpanel und rückwärtigem Gehäuse ein.

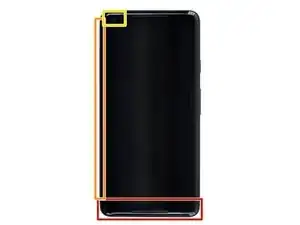

Setze das Plektrum nicht tiefer als 6 mm an der Unterkante des Smartphones ein. Wenn das Plektrum den gefalteten Teil des OLED Panels trifft, kann das Display beschädigt werden.

Schneide nicht an der linken Kante, hier können empfindliche Displaykabel beschädigt werden.

Führe nur sehr flache Schnitte in der oberen linken Ecke, wenn du hier tiefer schneidest, kannst du die Frontkamera beschädigen.

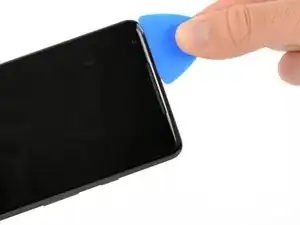

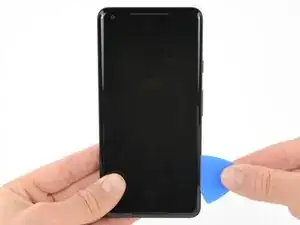

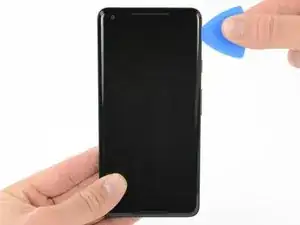

Schiebe das Plektrum an der rechten Seite nach unten, um die Klebeverbindung am Display zu trennen.

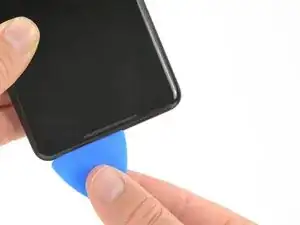

Führe das Plektrum um die rechte untere Ecke und an der Unterkante des Smartphones entlang.

Setze das Plektrum dann wieder an der oberen rechten Ecke des Smartphones ein und schiebe es um die Ecke und entlang der Oberkante.

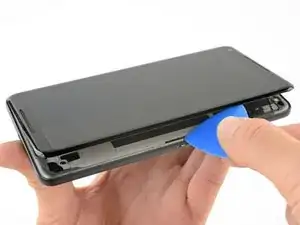

Hebe das Display an der rechten Seite vorsichtig an, so wie man ein Buch öffnet.

Lege das Display sorgfältig flach auf den Tisch, direkt neben das restliche Smartphone. Halte es so dicht wie möglich am Smartphone, um zu vermeiden, dass die Kabel des Displays und des Touchscreens zu sehr angespannt werden.

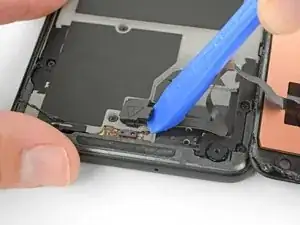

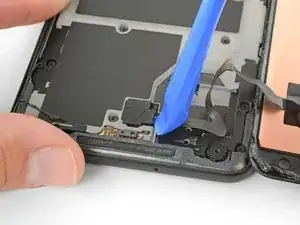

Heble mit der Ecke eines Plastiköffnungswerkzeugs die Abdeckung über dem Stecker am Touchscreen-Kabel hoch.

Entferne die Abdeckung über dem Stecker.

Hebe den Stecker am Touchscreenkabel mit der Spudgerspitze aus seinem Anschluss auf der Hauptplatine.

Löse einen eventuell vorhandenen Aufkleber auf der Abdeckung des Displaysteckers mit einer Pinzette ab.

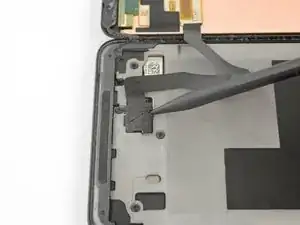

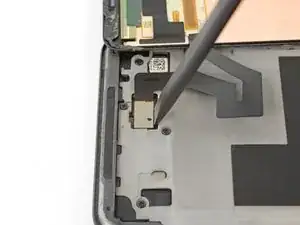

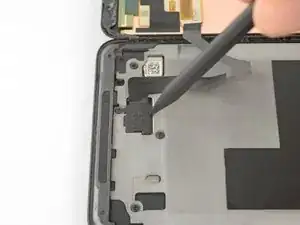

Setze die Spudgerspitze in das kleine Loch an der Kante der Abdeckung des Displaysteckers ein.

Hole die Abdeckung mit dem Spudger aus ihrer Vertiefung heraus.

Entferne die Abdeckung des Steckers.

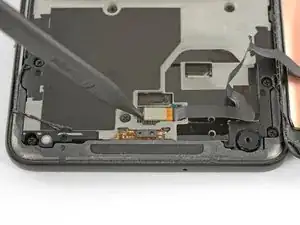

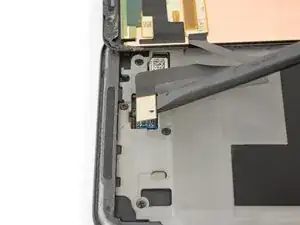

Hebe den Displaykabelstecker mit dem flachen Ende des Spudgers aus seinem Anschluss heraus.

Entferne das Display.

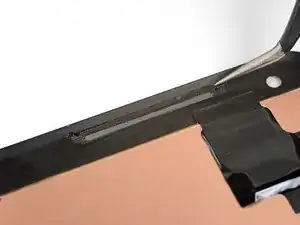

Möglicherweise wurde dein Ersatzdisplay nicht mit vorinstalliertem Lautsprechergittern oder der Frontkameradichtung ausgeliefert. In diesem Fall musst du diese Teile sorgfältig vom alten Display ablösen und mit Hilfe der Anleitung auf das neue Display übertragen

Beseitige alle Klebstoffreste von den Teilen, bevor du sie wieder einbaust.

Schneide einen etwa 3 cm langen Streifen des 1 mm breiten doppelseitigen Klebebands ab.

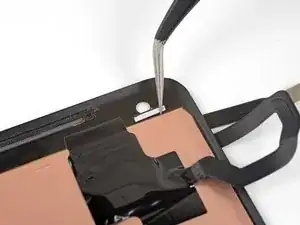

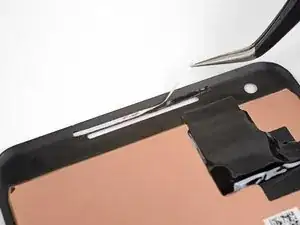

Lege den Klebestreifen entlang der Oberkante des Schlitzes für den Ohrhörer-Lautsprecher in dein neues Display, so dass er mittig über dem Schlitz liegt und mit der Oberkante abschließt.

Drücke den Klebestreifen vorsichtig mit den Fingern oder dem Spudger fest.

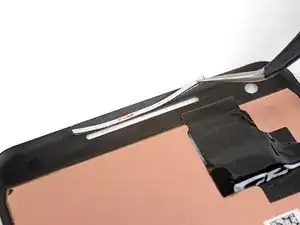

Ziehe den weißen Schutzstreifen von der Rückseite des Klebestreifens ab.

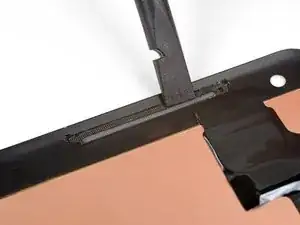

Lege das Lautsprechergitter sanft in seinen Schlitz ab, so dass die vertiefte Hälfte des Gitters im Inneren des Schlitzes sitzt und die flache, erhöhte Hälfte des Gitters sich über dem Schlitz auf dem Kleber befindet. Drücke ihn noch nicht auf dem Kleber fest.

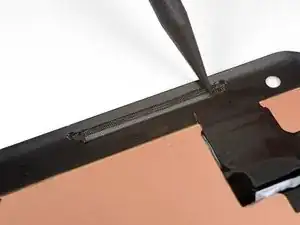

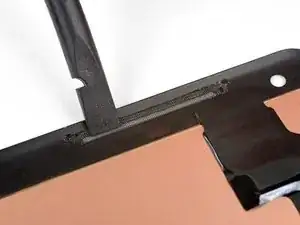

Drücke die Kanten des Gitters vorsichtig mit der Spudgerspitze gegen die Kanten des Schlitzes, so dass das Gitter in der Mitte des Schlitzes sitzt.

Drücke die obere Seite des Gitters mit dem flachen Ende des Spudgers gegen den Klebestreifen nach unten fest.

Wiederhole die letzten drei Schritte, um auch das untere Lautsprechergitter einzubauen.

Beim Einbau des unteren Lautsprechergitters musst du den Klebestreifen an der Unterkante des Lautsprecherschlitzes anbringen und das Gitter mit der flachen Hälfte unterhalb des Schlitzes befestigen.

Schneide von dem 1 mm breiten doppelseitigen Klebeband einen 6 mm langen Streifen ab.

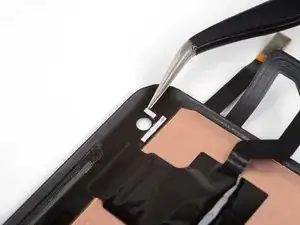

Befestige den Streifen unterhalb der Kameraöffnung der Frontkamera parallel zur Oberkante des Displays.

Schneide von dem 1 mm breiten doppelseitigen Klebeband zwei 3 mm lange Streifen ab.

Befestige die Streifen links und rechts von der Kameraöffnung, senkrecht zum unteren Klebestreifen.

Drücke die Klebestreifen vorsichtig mit den Fingern oder dem flachen Ende des Spudgers am Display fest.

Ziehe die weiße Schutzfolie von allen drei Klebestreifen ab.

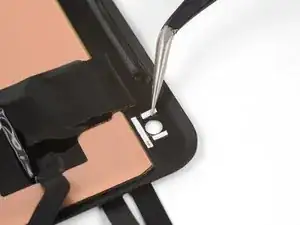

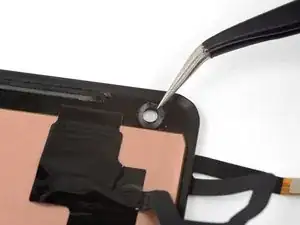

Lege die Dichtung der Frontkamera sorgfältig auf die Klebefläche ab.

Achte darauf, dass die Kameraöffnung zentriert auf der Dichtung liegt. Wenn die Dichtung die Kameraöffnung verdeckt, kann die Kamera nicht mehr funktionieren.

Drücke die Dichtung mit den Fingern oder dem Spudger auf den Kleber.
