Google Pixel 3a Akku-Austausch

Beachte die beiden Nähte am Smartphone:

Displaynaht: Diese Naht trennt das Display vom restlichen Gerät. Hier solltest du hebeln.

Rahmennaht: Diese Naht trennt den Plastikrahmen von der Rückabdeckung. Sie ist mit Schrauben verschlossen. Hier darfst du nicht hebeln.

Bevor du anfängst zu hebeln, schaue dir folgende Stellen am Display gut an:

Displayflachbandkabel: stecke das Werkzeug nicht tiefer ein als beschrieben, du könntest es sonst beschädigen.

Klebezonen am Rand: wenn du das Plektrum unter diesem schmalen Rand nicht schräg stellst, kannst du das Display beschädigen.

Erwärme einen iOpener und lege ihn eine Minute lang auf die rechte Kante des Displays.

Setze einen Saugheber in der Nähe der rechten Kante des Displays an.

Ziehe gleichmäßig und fest am Saugheber.

Setze ein Plektrum in den entstandenen Spalt, aber nicht tiefer als 1 mm.

Kippe das 1 mm tief eingesetzte Plektrum steil nach oben.

Drücke das Plektrum in steilem Winkel vorsichtig ungefähr 6 mm tief in den Spalt hinein. Das Plektrum muss unter das OLED-Panel gleiten.

Schiebe das Plektrum die rechte Kante entlang und schneide dabei die Klebeverbindung auf.

Lasse das Plektrum stecken, damit der Kleber sich nicht wieder verbinden kann.

Schiebe das Plektrum um die untere rechte Ecke herum und trenne die Klebeverbindung auf.

Schneide weiter an der Unterkante entlang und um die untere linke Ecke herum.

Schneide an der linken Kante des Smartphones entlang, achte dabei darauf, dass das Plektrum steil genug steht, so dass es unter das OLED-Panel gelangt, aber nicht tiefer als 6 mm.

Um das Plektrum unter das OLED-Panel zu bringen, setze die Spudgerspitze nicht mehr als 1 mm tief ein, stelle das Plektrum steil an und schiebe es dann 6 mm tief ein.

Schneide an der Oberkante entlang, wobei du das Plektrum nicht tiefer als 8 mm einsetzen darfst.

Wenn alle Kanten aufgetrennt sind, dann Klappe die rechte Kante des Displays nach oben auf.

Trenne eventuelle Reste der Klebeverbindung vorsichtig mit einem Plektrum auf.

Wenn wirklich alle Klebestellen aufgeschnitten sind, dann kannst du das noch angeschlossene Display ganz aufklappen und auf das Smartphone legen, so dass das Glas unten ist. Das Flachbandkabel des Displays sollte einen losen Bogen bilden.

Ziehe das schwarze Klebeband zurück, welches die Halterung des Displaysteckers bedeckt.

Entferne die beiden 4,4 mm T3 Schrauben, mit denen die Halterung des Displaysteckers befestigt ist.

Entferne die Halterung des Displaysteckers.

Heble das Flachbandkabel zum Display mit der Spudgerspitze hoch und trenne es ab.

Entferne das Display.

Vergleiche dein Ersatzdisplay mit dem Originalteil. Möglicherweise musst du weitere Bauteile (wie z.B. die Lautsprecherabdeckung) auf das Neuteil übertragen.

Schaue dir diese Anleitung an, wenn du vorgestanzte Klebestreifen verwendest.

Wenn du doppelseitiges Klebeband verwendest, wie z.B. Tesa Klebeband, schaue dir diese Anleitung an.

Entferne die folgenden vierzehn T3 Schrauben mit folgenden Längen, mit denen der Plastikmittelrahmen befestigt ist:

Zwölf silberfarbene 4,3 mm Schrauben

Zwei schwarze 4,3 mm Schrauben

Setze ein Plektrum unten am Smartphone in die Fuge am Rahmen. Diese Fuge befindet sich zwischen dem Plastikmittelrahmen und der Rückabdeckung.

Schiebe das Plektrum die Fuge entlang, so dass sich die Rasten vom Plastikmittelrahmen lösen.

Schiebe das Plektrum entlang der linken und der rechten Kante des Smartphones, um die Rasten des Mittelrahmens zu lösen.

Hebe die Unterkante des Mittelrahmens an, entferne den Mittelrahmen aber noch nicht. Der Mittelrahmen ist immer noch über das empfindliche Kabel des Näherungssensors mit der Oberkante verbunden.

Heble vorsichtig mit der Spudgerspitze den Stecker das Näherungssensors von der Hauptplatine hoch und trenne ihn ab.

Entferne den Plastikmittelrahmen.

Richte die Oberkante des Plastikmittelrahmens am Smartphone aus.

Richte mit der Spudgerspitze den Stecker des Näherungssensors sorgfältig an seinem Anschluss auf der Hauptplatine aus.

Du musst dazu geduldig und feinfühlig sein. Wenn der Stecker passend sitzt, kannst du ihn auch vorsichtig mit dem Finger im Anschluss festdrücken.

Heble den Näherungssensor vorsichtig mit der Spudgerspitze aus seiner Vertiefung im Mittelrahmen. Der Sensor ist leicht mit dem Mittelrahmen verklebt.

Entferne den Sensor vom Mittelrahmen. Stecke den Sensorstecker in seinen Anschluss auf der Hauptplatine.

Führe das Sensorkabel durch den Mittelrahmen und setze den Sensor wieder in seiner Vertiefung ein. Drücke den Sensor mit dem Finger nach unten, damit er wieder am Mittelrahmen festklebt.

Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss auf dem Motherboard hoch und trenne ihn ab.

Biege das Akkukabel ein Stück zurück, damit es sich nicht versehentlich wieder verbinden kann.

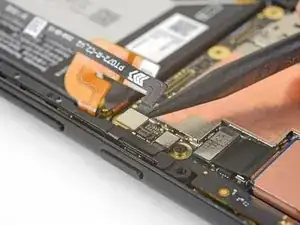

Nutze die Spitze des Spudgers, um das Verbindungskabel aus seiner Buchse auf dem Motherboard über dem Akku abzuhebeln und zu trennen.

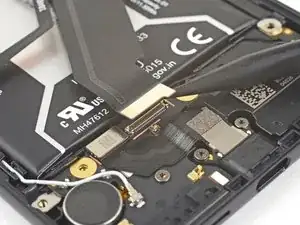

Nutze die Spitze des Spudgers, um das Verbindungskabel aus seiner Buchse auf dem Daughterboard unter dem Akku nach oben zu hebeln und so zu trennen.

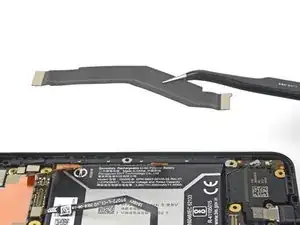

Entferne das Verbindungskabel.

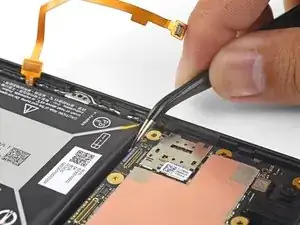

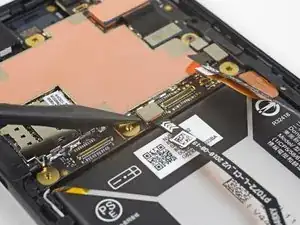

Mit der Spitze des Spudgers kannst du den Anschluss des linken Drucksensors aus seiner Buchse auf dem Motherboard über dem Akku hebeln.

Wiederhole die Prozedur mit dem Anschluss des rechten Drucksensors in der Nähe des An/Aus-Schalters.

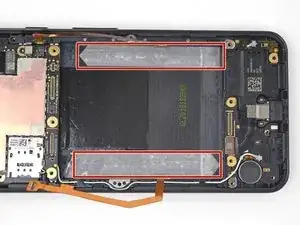

Der Akku wird von zwei Klebestreifen mit Zuglaschen an Ort und Stelle gehalten.

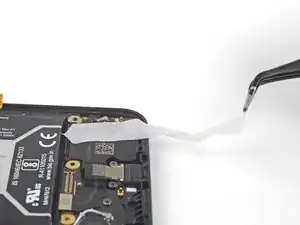

Ziehe die Zuglasche des rechten Klebestreifens vorsichtig aus der unteren rechten Ecke des Akkus hervor.

Ziehe die Lasche in einem flachen Winkel (fast parallel zum Telefon) mit konstanter Kraft. Wenn der Klebestreifen rauskommt, kannst du ihn um deine Pinzette wickeln.

Ziehe solange, bis der ganze Klebestreifen draußen ist.

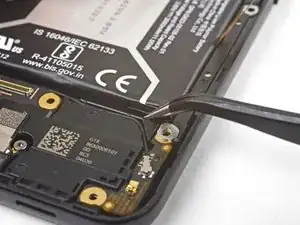

Die Lasche des zweiten Klebestreifens befindet sich unter der oberen linken Ecke des Akkus.

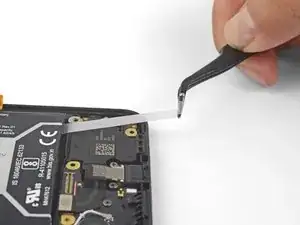

Greife die Lasche vorsichtig mit der Pinzette.

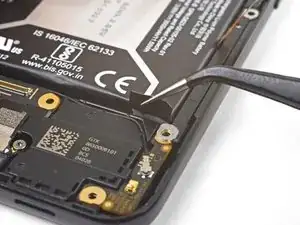

Ziehe die Lasche in einem flachen Winkel mit konstanter Kraft und wickle den Klebestreifen um deine Pinzette, bis er ganz draußen ist.

Falls nötig, lege einen erhitzten iOpener für eine Minute an die Rückseite des Telefons, um den Kleber des Akkus zu lösen.

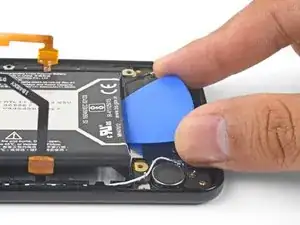

Nimm den Akku raus.

Entferne jeden Rest der Klebestreifen.

Klebe neue Klebestreifen mit Zuglaschen oder doppelseitiges Klebeband, beispielsweise von Tesa, dorthin, wo die originalen Klebestreifen waren.

Setze den Akku sanft ein. Verbinde das Kabel des Akkus vorübergehend mit dem Motherboard, um sicherzugehen, dass der Akku richtig sitzt.

Drücke den Akku mit deinen Fingern fest an die Stelle.

Löse das Kabel vom Motherboard und führe den Zusammenbau fort.
