Google Pixel 3a Ohrhörer-Lautsprecher austauschen

Geschrieben von: Arthur Shi

Kommentare: 50

Google Pixel 3a Ohrhörer-Lautsprecher austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 40 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du einen beschädigten

Ohrhörer-Lautsprecher austauschen kannst.

Das Verfahren ist für das Pixel 3a XL ähnlich, außer diesem Schritt, wo die Mikrofonanschlüsse auf der linken anstatt der rechten Seite sind . Wenn du am Pixel 3a XL arbeitest, dann benutze zur Demontage unsere Pixel 3a XL Anleitungen.

Das Display des Pixel 3a ist nicht verstärkt und daher sehr empfindlich. Wenn du das Display wiederverwenden willst, dann beachte besonders unsere Warnungen beim Öffnungsverfahren.

Der kniffligste Teil der Reparatur ist das Anbringen des Helligkeitssensors, das erfordert Geduld und Feingefühl.

Werkzeuge

Ersatzteile

Google Pixel 3a Earpiece Speaker

Schritt 1

Beachte die beiden Nähte am Smartphone:
Displaynaht: Diese Naht trennt das Display vom restlichen Gerät. Hier solltest du hebeln.
Rahmennaht: Diese Naht trennt den Plastikrahmen von der Rückabdeckung. Sie ist mit Schrauben verschlossen. Hier darfst du nicht hebeln.
Bevor du anfängst zu hebeln, schaue dir folgende Stellen am Display gut an:
Displayflachbandkabel: stecke das Werkzeug nicht tiefer ein als beschrieben, du könntest es sonst beschädigen.
Klebezonen am Rand: wenn du das Plektrum unter diesem schmalen Rand nicht schräg stellst, kannst du das Display beschädigen.

Power is off, but does the battery need to be disconnect to safely do this replacement?

mplishka -

Da ich keinen iopener ( dachte das wäre alles dabei wie auf der bstellvorschau!!!) habe ich eine Wärmflasche auf das Handy gelegt ..behutsam und nicht zu heiß. Besonders an Kopf und fußende war das Display ziemlich fest...befolgt man die Anweisungen genau ist es eigentlich kein Problem das Display vom Rahmen zu lösen, jedoch bin ich der Meinung, dass hier schon ein gewisses Maß an motorischer Vertrautheit mit der Materie bestehen sollte, da wie gesagt oben und unten doch ein tieferes eingreifen in den Rahmen unter das Display nötig ist...

Ralph S. aus Neumünster

Ralph S -

Schritt 2

Erwärme einen iOpener und lege ihn eine Minute lang auf die rechte Kante des Displays.
Da die Verklebung des Pixel 3a nicht sehr stark ist, kannst du diesen Schritt auch überspringen. Allerdings verringert das Erwärmen das Risiko, dass die Scheibe bricht.

I used a washcloth soaked with hot water and sealed in a plastic bag instead of the iOpener for this step, and it worked great.

E. Dunham - 11/05/21

Schritt 3

Setze einen Saugheber in der Nähe der rechten Kante des Displays an.
Ziehe gleichmäßig und fest am Saugheber.
Setze ein Plektrum in den entstandenen Spalt, aber nicht tiefer als 1 mm.

Schritt 4

In diesem Schritt erfährst du, wie du das Plektrum einsetzen musst, damit das OLED-Panel nicht beschädigt wird. Das solltest du beachten, bevor du die langen Kanten des Smartphones auftrennst.
Kippe das 1 mm tief eingesetzte Plektrum steil nach oben.
Drücke das Plektrum in steilem Winkel vorsichtig ungefähr 6 mm tief in den Spalt hinein. Das Plektrum muss unter das OLED-Panel gleiten.
Halte an, wenn du mit der Spitze des Plektrums einen Widerstand spürst. Das Plektrum drückt vielleicht gegen die Kante des OLED-Panels. Stelle das Plektrum steiler und probiere noch einmal.

If you don’t have picks, you can also use the corner of an old gift card, though it may be necessary to shave it a bit thinner with a knife so it fits the gap better.

E. Dunham - 11/05/21

Schritt 5

Schiebe das Plektrum die rechte Kante entlang und schneide dabei die Klebeverbindung auf.
Setze das Plektrum nicht tiefer als 6 mm ein, du könntest sonst das Flachbandkabel zum Display beschädigen.
Lasse das Plektrum stecken, damit der Kleber sich nicht wieder verbinden kann.

Don’t make my mistake and read ahead. 6mm may be too close for comfort! 8mm is definitely too far and caused me to damage. Also be sure to read the right manual! I have an XL and it notes 5mm.

Miguel Higgins-Moy - 15/01/20

Fortunately my old screen was beyond repair, But be super careful around the bottom I managed to sever the ribbon cable to the digitizer.

Stephen Hammons - 02/06/20

I broke my screen here. The adhesive in my case was quite strong on the top and bottom.

Mario Flores - 07/05/21

This is by far the hardest part of the entire replacement. I ruined my screen doing this, you might as well buy a new screen at the same time as you buy your battery. I just barely rubbed the edges of my screen and it turned the edge of my screen purple. This eventually migrated to the entire screen causing the whole thing to be purple/black.

Ross Lancaster -

Hard to not make a mistake here. It's more like 1/8". It's difficult to keep the pick at a steep angle at all times on left and right sides.

Won Choi -

Schritt 6

Wenn du an der Unterkante des Smartphones schneidest, darfst du das Plektrum nicht tiefer als 6 mm einsetzen.
Schiebe das Plektrum um die untere rechte Ecke herum und trenne die Klebeverbindung auf.
Wenn das sehr schwer geht, dann lege einen erwärmten iOpener eine Minute lang auf die Ecke und probiere erneut.
Schneide weiter an der Unterkante entlang und um die untere linke Ecke herum.

Heating bottom of the screen and going very slowly is key here. The adhesive was stronger than expected, and I cracked the glass while going around this first corner.

Jerome C -

Schritt 7

Schneide an der linken Kante des Smartphones entlang, achte dabei darauf, dass das Plektrum steil genug steht, so dass es unter das OLED-Panel gelangt, aber nicht tiefer als 6 mm.
Um das Plektrum unter das OLED-Panel zu bringen, setze die Spudgerspitze nicht mehr als 1 mm tief ein, stelle das Plektrum steil an und schiebe es dann 6 mm tief ein.

Schritt 8

Schneide an der Oberkante entlang, wobei du das Plektrum nicht tiefer als 8 mm einsetzen darfst.

There is a LOT more adhesive at the top than anywhere else on the phone! It’s like there’s 2 lines of adhesive, one along the edge of the case and one along the edge of the screen, and it’s filled in between them wherever the speaker camera aren’t. I needed to heat and pry several times to get the top loose. Fortunately, there’s little risk of hitting a cable near the top (look ahead to the step where you lift the screen off to see where all the cables go!)

E. Dunham - 11/05/21

I found that applying the iOpener across the top edge of the glass for about 30 seconds at this step helped soften the adhesive significantly. My front camera was replaced only a few months ago by uBreakiFix and the display adhesive subsequently let go on the entire right edge, bottom, and part of the left side shortly after the new front camera failed. Only the top was still securely stuck.

Reid Solberg -

Schritt 9

Wenn alle Kanten aufgetrennt sind, dann Klappe die rechte Kante des Displays nach oben auf.
Entferne das Display noch nicht. Es ist an der linken Kante noch mit einem Flachbandkabel angeschlossen.
Trenne eventuelle Reste der Klebeverbindung vorsichtig mit einem Plektrum auf.

Schritt 10

Wenn wirklich alle Klebestellen aufgeschnitten sind, dann kannst du das noch angeschlossene Display ganz aufklappen und auf das Smartphone legen, so dass das Glas unten ist. Das Flachbandkabel des Displays sollte einen losen Bogen bilden.

Hi, could you help me with one clarification?

What does the small “metal patch” in the middle of the display ribbon do?

Does it prevent the phone from starting while disconnected?

Thank you for your time!

oliver schirmer - 04/06/20

Hi Oliver,

I think the patch you’re referring to helps with either EM shielding or heat dissipation. It should not prevent the phone from starting.

Arthur Shi - 05/06/20

Schritt 11

Ziehe das schwarze Klebeband zurück, welches die Halterung des Displaysteckers bedeckt.
Wenn es noch gut ist, kannst du dieses Klebeband beim Zusammenbau wiederverwenden. Anderenfalls ersetze es durch ein Stück Isolierband.
Entferne die beiden 4,4 mm T3 Schrauben, mit denen die Halterung des Displaysteckers befestigt ist.
Entferne die Halterung des Displaysteckers.

This may be a silly question but how are you able to tell whether the tape is in good condition? Is it based off of how sticky it is after you remove it?

Sylvia - 25/08/20

That is a fair question! If the tape is in one piece and is relatively sticky, it can probably be used again.

Arthur Shi - 26/08/20

Oops! I forgot to put any tape back. Does this tape have a critical purpose, in other words should I go to the trouble to pry the screen back off and tape it?

elyze - 31/08/20

The tape does not serve a critical purpose. If you have already re-sealed your phone, I wouldn’t worry about it.

Arthur Shi - 31/08/20

Les vis sont des T4 et non des T3

Gaëtan PERRIER - 08/09/20

Bonjour Gaëtan ! Merci pour la remarque. En fait, il y a toujours une certaine tolérance entre le tournevis et la tête de vis. Donc il se peut que la taille supérieure ou inférieure soit plus “confortable” au cas par cas. Bonne réparation !

Claire Miesch - 10/09/20

Bonjour,

Pouvez-vous me conseiller un bon kit de réparation pour mon Google Pixel 3A?

J'ai peur de me faire arnaquer en achetant un mauvais écran de basse qualité .

mailsecoursd - 03/01/21

Schritt 12

Heble das Flachbandkabel zum Display mit der Spudgerspitze hoch und trenne es ab.
Wenn du solche Verbinder löst, musst du aufpassen, dass du keine der kleinen Bauteile an der Oberfläche um den Anschluss herum beschädigst.
Um Druckverbinder wie diesen wieder zu befestigen, musst du ihn zuerst sorgfältig ausrichten und auf einer Seite andrücken, bis er einrastet, danach auf der anderen Seite. Drücke nicht in der Mitte. Wenn der Stecker falsch aufgesetzt ist, dann können die Kontakte verbogen und dauerhaft beschädigt werden.

I had accidentally pressed the power button and the phone was on when connecting the new screen and that broke the board! So make sure the phone is off.

Diako Mardanbegi - 24/12/20

is it okay if I forgot to add the black tape on the connector area???

Harry Banda -

Schritt 13

Entferne das Display.
Vergleiche dein Ersatzdisplay mit dem Originalteil. Möglicherweise musst du weitere Bauteile (wie z.B. die Lautsprecherabdeckung) auf das Neuteil übertragen.
So wird das Display wieder eingebaut:
Schaue dir diese Anleitung an, wenn du vorgestanzte Klebestreifen verwendest.
Wenn du doppelseitiges Klebeband verwendest, wie z.B. Tesa Klebeband, schaue dir diese Anleitung an.
Beim ersten Neustart nach der Reparatur wird das Display eine Kalibrierungssequenz durchlaufen. Berühre das Display dabei nicht, es kann sonst passieren, dass der Touchscreen nicht richtig kalibriert wird, was zu Problemen mit der Touch-Funktion führen kann.

There is a blue plastic tape covering the digitizer and when I try to take it off it rips out something more than just the tape I think it’s pulling the magnet too

Darien Suarez - 25/05/20

i had a little plastic piece around the camera (seems to just be a spacer) that i moved to the new screen. had to pry it up with a pick cuz it was stuck down good.

elyze - 12/06/20

actually to clarify- i didn’t move the little camera spacer to the new screen- i placed it around the camera on the phone, where there was a little indent for it, and stuck it down with a bit of tesa strip, then applied more tesa strips around the edge of the phone before finally reconnecting and replacing the screen. the little plastic bit i encountered needs to be precisely placed around the camera so would not be a good idea to just stick it to the screen when reinstalling!

elyze - 12/06/20

Thanks team! I was able to replace my broken screen with no issues!

Instead of cutout adhesives or tesa tape, I used B-7000. Painless.

Appreciate the screen and instructions!

Jessica Hale - 29/10/20

Bonjour,

Pouvez-vous me conseiller un bon kit de réparation pour mon Google Pixel 3A?

J'ai peur de me faire arnaquer en achetant un mauvais écran de basse qualité .

Hello . Can you advice me a site where i Can buy a quality screen replacement pack for my Google Pixel 3A?

There's a lot of rip off on internet and id like to get a good pack and a quality screen .

Bichette Laterreur - 03/01/21

Hello! We currently sell a replacement screen. However, I’m not sure if it is available yet internationally.

Arthur Shi - 04/01/21

I have a quick question, so I haven’t done anything yet because I only just ordered my repair kit, but is it possible to replace the battery without having to replace the display ?

Braeden - 27/01/21

Hi Braeden!

Yes, it is definitely possible to replace the battery without replacing the display. With that said, the initial entry steps can be pretty tricky. Before you begin, look very closely over the display to see if you can see any micro-fractures. If you see any, you will most likely crack the screen when you try to remove it. Take your time and apply a heated iOpener often. Good luck!

Arthur Shi - 27/01/21

I forgot to order the tape when getting my replacement USB port, so I ended up putting the screen back on without any tape and using regular clear tape on the outside of the phone to keep the screen from falling off. It’s less waterproof, but it’ll do the job until the right part arrives.

E. Dunham - 11/05/21

Speaker mesh appeared to already be in place on my replacement screen, so I did not transfer this over from my old screen. That was a huge mistake, sounds were garbled above about 30% volume. Make sure you do this part!

Evan Heisman -

Schritt 14

Entferne die folgenden vierzehn T3 Schrauben mit folgenden Längen, mit denen der Plastikmittelrahmen befestigt ist:
Zwölf silberfarbene 4,3 mm Schrauben
Zwei schwarze 4,3 mm Schrauben
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt.

I found that a T3 bit didn’t get purchase on the screws in my Pixel 3a, but the T4 bit worked great. Not sure what’s up with that.

E. Dunham - 11/05/21

This is definitely possible, depending on which kit’s T3 bit you use, along with potential screw quality variances.

Arthur Shi - 11/05/21

My Pixel 3a has been apart three times for a non-functioning front camera. The first time, it was by a Google authorized repair shop, and the camera stopped functioning again after a few months. When I took it apart the second time, I noted that many of the screws weren't seated before I removed them. The camera module had become disconnected and simply reseating the connector fixed it. I was careful to fully drive all screws and apply an appropriate amount of torque to them, thinking the repair shop failed to do so. After 9 or 10 months, my front camera stopped working again. Again, I'm noticing a lot of the screws have worked themselves loose. I'm going to try to find an appropriate thread compound that I can precisely apply to these tiny screws.

Reid Solberg -

Hey Reid,

I would suggest blue Loctite or threadlocker. Dab a small drop on each screw before you install them.

Arthur Shi -

One of the bolts was rounded, so the torx screwdrivers (T3 or T5 in the kit) couldn't bite and loosen it. Not sure how to go forward.

Won Choi - 14/05/22

Schritt 15

Der Mittelrahmen wird immer noch von Plastikrasten festgehalten.
Setze ein Plektrum unten am Smartphone in die Fuge am Rahmen. Diese Fuge befindet sich zwischen dem Plastikmittelrahmen und der Rückabdeckung.
Schiebe das Plektrum die Fuge entlang, so dass sich die Rasten vom Plastikmittelrahmen lösen.

Schritt 16

Schiebe das Plektrum entlang der linken und der rechten Kante des Smartphones, um die Rasten des Mittelrahmens zu lösen.
Hebe die Unterkante des Mittelrahmens an, entferne den Mittelrahmen aber noch nicht. Der Mittelrahmen ist immer noch über das empfindliche Kabel des Näherungssensors mit der Oberkante verbunden.
Um den Mittelrahmen wieder einzubauen, musst du ihn erst genau an der Rückabdeckung ausrichten, dann mit den Fingern das Smartphone ringsum zusammendrücken, bis die Rasten wieder einschnappen.

Schritt 17

Heble vorsichtig mit der Spudgerspitze den Stecker das Näherungssensors von der Hauptplatine hoch und trenne ihn ab.
Möglicherweise hat sich der Stecker des Näherungssensors schon von selbst gelöst, als du den Mittelrahmen hochgehoben hast.
Entferne den Plastikmittelrahmen.

This connector is f*ckn impossible to reconnect 😭

Arnau Mora -

This is the hardest part of the job. I gave up on connecting the proximity sensor while in the midframe, and found it much easier to remove the proximity sensor from the midframe, attach the connector, then thread the sensor into its home in the midframe.

Steve Williams -

Schritt 18

In diesem Schritt siehst du, wie der Näherungssensor beim Zusammenbau wieder angeschlossen wird.
Richte die Oberkante des Plastikmittelrahmens am Smartphone aus.
Richte mit der Spudgerspitze den Stecker des Näherungssensors sorgfältig an seinem Anschluss auf der Hauptplatine aus.
Du musst dazu geduldig und feinfühlig sein. Wenn der Stecker passend sitzt, kannst du ihn auch vorsichtig mit dem Finger im Anschluss festdrücken.
Du kannst auch den Näherungssensor vom Mittelrahmen entfernen und zuerst an der Hauptplatine anbringen.
Heble den Näherungssensor vorsichtig mit der Spudgerspitze aus seiner Vertiefung im Mittelrahmen. Der Sensor ist leicht mit dem Mittelrahmen verklebt.
Entferne den Sensor vom Mittelrahmen. Stecke den Sensorstecker in seinen Anschluss auf der Hauptplatine.
Führe das Sensorkabel durch den Mittelrahmen und setze den Sensor wieder in seiner Vertiefung ein. Drücke den Sensor mit dem Finger nach unten, damit er wieder am Mittelrahmen festklebt.

I tried to do this for about 15 minutes before I went to the alternative. There is a tiny post to hold the sensor in position on the midframe. I pried the sensor from the midframe from the corner opposite that post and then finished this step in 2 minutes.

jason.naylor - 14/04/21

Definitely plan b for reconnecting the proximaty sensor…

noel - 02/05/21

Plan B ok for me as well. There is a hole below the sensor in order to push it with a sim card opener.

Laurent GUILLOT -

Definitely plan B

Tom Heath -

Plan B here as well. Also +1 for Laurent GUILLOT's hint.

Paul Kube -

Schritt 19

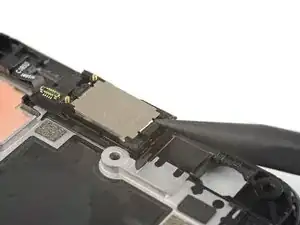

Setze die Spudgerspitze in eine der vier kleinen Einbuchtungen an der Metallplatte des Ohrhörer-Lautsprechers ein.

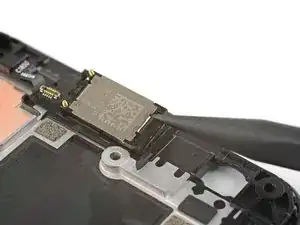

Heble hoch, damit sich das Ohrhörer-Modul aus seiner Vertiefung löst.

Schritt 20

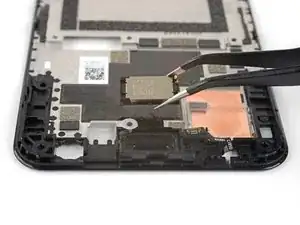

Entferne den Ohrhörer-Lautsprecher.
Achte beim Einbau eines Ersatzteils darauf, dass es richtig ausgerichtet ist. Die beiden goldenen Kontaktfedern müssen an der gleichen Seite des Mittelrahmens wie die Kupferabschirmung (im Bild rechts) nach oben zeigen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Anweisungen in umgekehrter Reihenfolge.

Deine Reparatur hat nicht so geklappt wie geplant? Auf unserem Antwortenforum findest du Hilfe bei der Fehlersuche.
