Google Pixel 4 linken Gripsensor tauschen

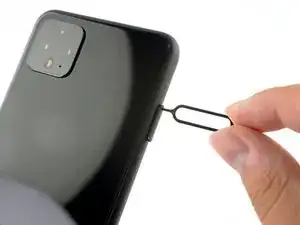

Setze ein SIM-Auswurfswerkzeug, - Bit oder eine aufgebogene Büroklammer in die kleine Öffnung am SIM-Einschub an der linken Seite des Smartphones ein.

Drücke fest hinein, dann kommt der Einschub heraus.

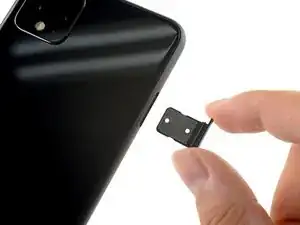

Entferne den SIM-Einschub.

Erwärme einen iOpener und lege ihn eine Minute lang auf die Unterkante der Rückseite.

Bringe einen Saugheber am erwärmten unteren Rand des Smartphones an. Drücke ihn dazu so nah wie möglich an der Kante fest an.

Ziehe fest und gleichmäßig am Saugheber, bis sich ein Spalt zwischen Rückseite und Rahmen öffnet.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang zur linken Ecke hin.

Lasse das Plektrum weiter eingesetzt und schiebe es von der linken unteren Ecke zur rechten unteren Ecke hin, so dass der Kleber an der Unterkante komplett aufgetrennt ist.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener eine Minute lang auf die linke Kante des Smartphones.

Setze ein zweites Plektrum direkt über der Ladebuchse unter die Rückseite ein.

Schiebe das Plektrum zur linken unteren Ecke des Smartphones hin.

Schiebe das Plektrum um die untere linke Ecke und an der linken Seite nach oben, und trenne dabei den Kleber auf.

Halte an, wenn du die obere linke Ecke nahe an der Kamera erreicht hast und lasse das Plektrum stecken.

Lege einen erwärmten iOpener eine Minute lang auf die rechte Kante des Smartphones.

Lasse die ersten beiden Plektren immer noch stecken. Setze ein drittes Plektrum unten an der rechten Seite ein.

Schiebe das Plektrum an der rechten Seite nach oben und trenne dabei den Kleber auf.

Halte an, wenn du die obere rechte Ecke erreicht hast und lasse das Plektrum stecken.

Schiebe das dritte Plektrum um die obere rechte Ecke herum und dann an der Oberkante entlang, wobei du den Kleber komplett auftrennst.

Jetzt sollte der Kleber ringsum aufgeschnitten sein. Du kannst nun die Rückseite an der rechten Kante anheben und wie ein Buch öffnen.

Entferne die Rückseite noch nicht ganz, sie ist immer noch am Smartphone angeschlossen.

Klappe die Rückseite weiter auf, bis du sie auf der linken Kante des Smartphones aufsetzen kannst. Achte dabei darauf, dass das noch angeschlossene Flachbandkabel nicht zu stark belastet wird.

Entferne die fünf Torx T3 Schrauben, mit denen die Abschirmung des Akkusteckers befestigt ist:

Vier 4 mm Schrauben

Eine 2,1 mm Schraube

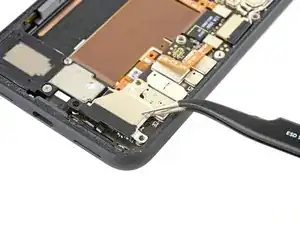

Entferne die Abschirmung des Akkusteckers mit einer Pinzette.

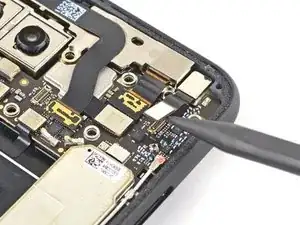

Heble den Akkustecker mit der Spudgerspitze gerade nach oben und trenne den Akku von der Hauptplatine ab.

Biege das Akkukabel behutsam mit dem flachen Ende des Spudgers weg, so dass es sich nicht während der Reparatur versehentlich wieder verbinden kann.

Entferne die beiden 4 mm Torx T3 Schrauben, mit denen die Abdeckung des Steckers der Rückseite befestigt ist.

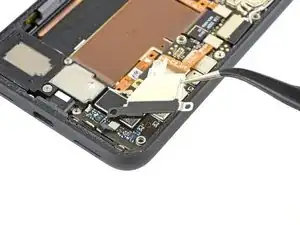

Entferne die Abdeckung des Steckers mit einer Pinzette.

Heble den Stecker mit der Spudgerspitze hoch und löse ihn ab.

Entferne die Rückseite.

Ziehe die gelbe Zuglasche des elastischen Klebestreifens gleichmäßig heraus.

Ziehe den Streifen weiter fest und gleichmäßig heraus. Wenn du den Spudger verwendest, dann wickle immer so viel auf, dass nur ein kurzes Stück des Streifens frei ist.

Setze diesen Vorgang für jede der drei Zuglaschen fort, bis alle entweder heraus sind oder in zwei Teile gerissen sind.

Wenn einer oder mehrere der elastischen Streifen während des Entfernens gerissen sind, dann setze ein Plektrum in der oberen rechten Kante des Akkus ein und schneide den Kleber darunter auf.

Hebe den Akku hoch und entferne ihn vom Gerät. Eventuell musst du den Akku von übriggebliebenen Kleberresten abziehen.

Wenn du elastische Klebestreifen verwendest, dann bringe sie jetzt am Akku an. Wenn nicht, dann befestige doppelseitiges Klebeband oder vorgestanzte Klebestreifen in der Vertiefung für den Akku. Achte dabei darauf, dass du das Flachbandkabel zum Ladeanschluss nicht überklebst. Ziehe alle Schutzfolien ab, damit die Klebeflächen freigelegt werden.

Schließe den Akkustecker vorläufig am Anschluss auf der Hauptplatine an. Dadurch wird sichergestellt, dass der Akku in der richtigen Position eingebaut ist.

Lege den Akku passend in seine Vertiefungund drücke ihn fest.

Trenne den Akku wieder von der Hauptplatine ab und baue das Gerät wieder zusammen.

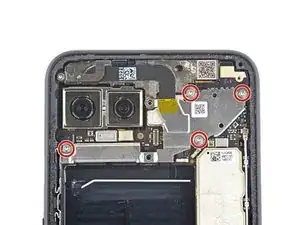

Entferne die vier 4 mm Torx T3 Schrauben, mit denen die Abdeckung des Kamerasteckers befestigt ist.

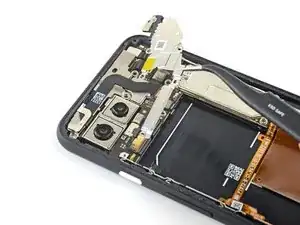

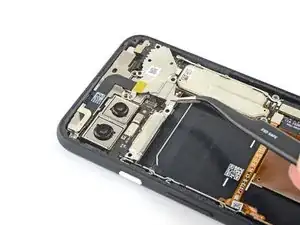

Kippe die Kameraabdeckung mit einer Pinzette hoch und schiebe sie aus dem Halteschlitz in der oberen rechten Ecke heraus, entferne sie dann.

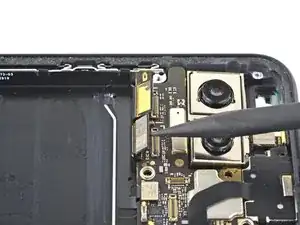

Heble die Stecker der Kamera und der Sensoren mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Trenne den anderen Sensorstecker ab.

Entferne die beiden 2,4 mm Torx T3 Schrauben, mit denen die Frontkamera/ Sensoren-Baugruppe befestigt ist.

Entferne die Frontkamera/Sensoren-Baugruppe mit einer Pinzette.

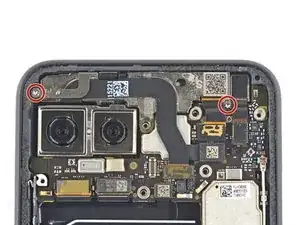

Entferne die beiden Torx T3 Schrauben, mit denen die Abdeckung des Vibrationsmotors befestigt ist:

Eine 4, 2 mm Schraube

Eine 4, 4 mm Schulterschraube

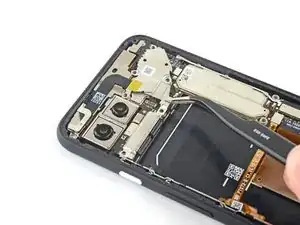

Entferne die Abdeckung des Vibrationsmotors mit einer Pinzette.

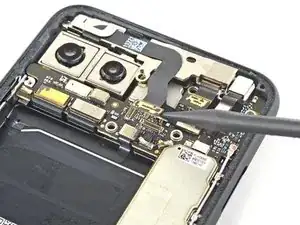

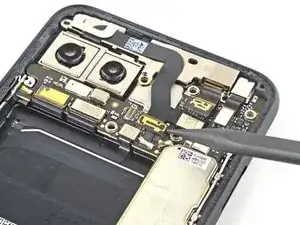

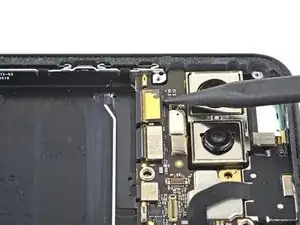

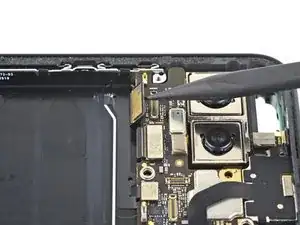

Trenne die beiden Stecker der Rückkamera mit der Spudgerspitze von der Hauptplatine ab.

Trenne den Stecker am Kabel zu den Seitentasten von der Hauptplatine ab.

Trenne den Stecker am Kabel zum Ohrhörer-Lautsprecher von der Hauptplatine ab.

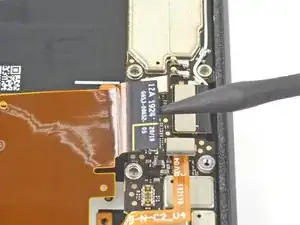

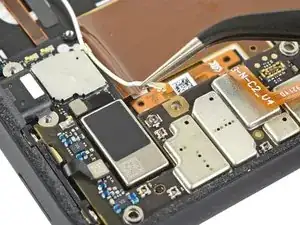

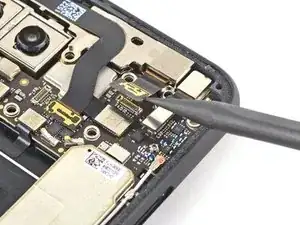

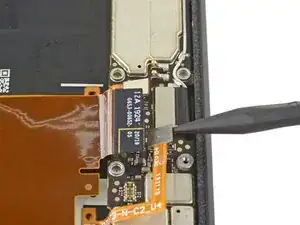

Trenne den Stecker am Kabel zum linken Gripsensor von der Hauptplatine ab.

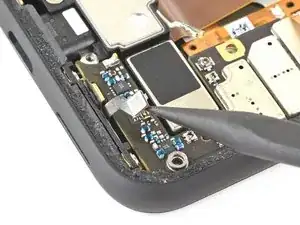

Trenne den Stecker am Kabel zur Ladebuchse von der Hauptplatine ab.

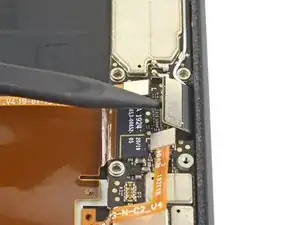

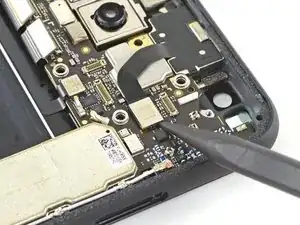

Trenne den Stecker am Kabel zum rechten Gripsensor von der Hauptplatine ab.

Trenne den Displaykabelstecker von der Hauptplatine ab.

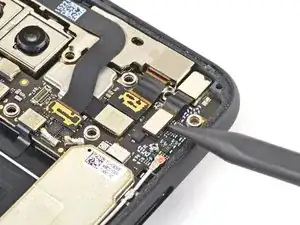

Ziehe den Antennenstecker mit einer Pinzette gerade nach oben und lasse ihn aus seinem Anschluss auf der Hauptplatine herausschnappen.

Trenne den Stecker am Kabel zum unteren Mikrofon von der Hauptplatine ab.

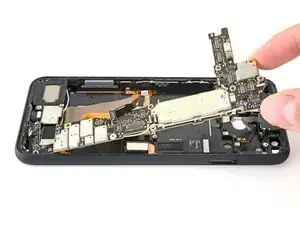

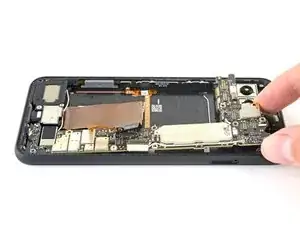

Hebe die Hauptplatine langsam heraus, achte dabei darauf, dass sich keiner der Flachbandkabelstecker verfängt.

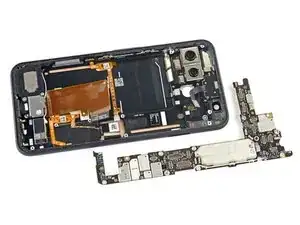

Entferne die Hauptplatine komplett.

Entferne das Rückkameramodul mit einer Pinzette.

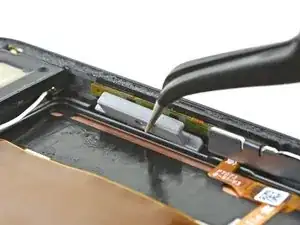

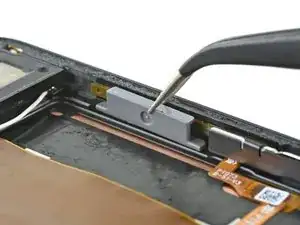

Kippe den grauen Kunststoffschutz über dem Gripsensor mit einer Pinzette vom Rand des Rahmens weg.

Ziehe den Schutz nach oben vom Rahmen des Smartphones weg. Er ist leicht verklebt.

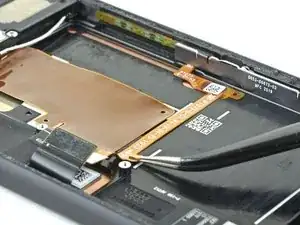

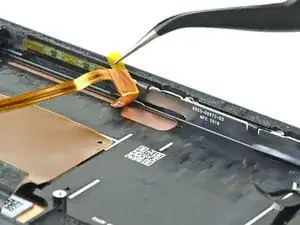

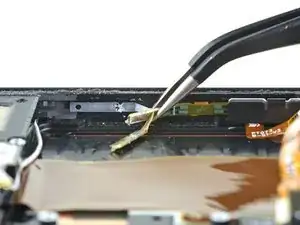

Ziehe das Flachbandkabel zum Gripsensors mit einer Pinzette vom Rahmen des Smartphones ab. Es ist leicht verklebt.

Ziehe das Flachbandkabel weiter ab, bis es nicht mehr an der Rückseite des Smartphones festklebt.

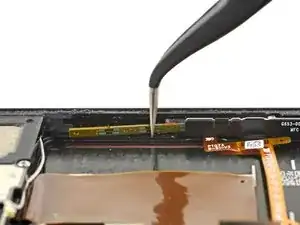

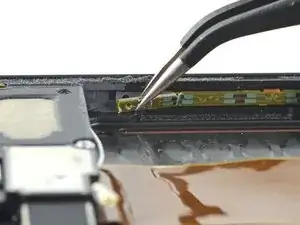

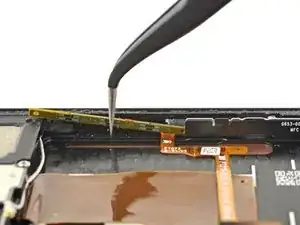

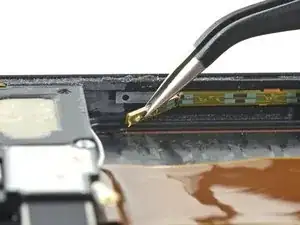

Löse den Gripsensor mit einer Pinzette von der inneren Seitenkante des Rahmens ab.

Löse den Sensor komplett ab, bis sich kein Stück mehr auf der Rahmeninnenseite befindet.

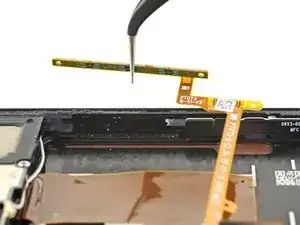

Wenn der Gripsensor ganz abgelöst ist, hole ihn hinter der Seitentasteneinheit heraus.
