Google Pixel 5 Hauptplatine tauschen

Setze ein SIM-Auswurfswerkzeug, - Bit oder eine aufgebogene Büroklammer in die kleine Öffnung am SIM-Einschub ein.

Drücke fest hinein, dann kommt der Einschub heraus.

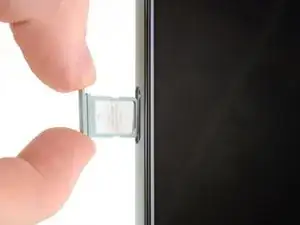

Entferne den SIM-Einschub.

Erwärme den unteren Displayrand eine Minute lang mit einem erwärmten iOpener.

Displaynaht: diese Naht trennt das Display vom restlichen Smartphone. In dieser Naht darfst du nicht hebeln.

Blendennaht: Das ist die Naht zwischen der Blende, die als Schutz um das Display verläuft, und dem Rahmen. Die Blende ist durch Kunststoffrasten befestigt. Hier kannst du mit deinem Werkzeug hebeln.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus auszustellen.

Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und ein Spalt entsteht.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display und seine Schutzblende ein.

Überspringe den nächsten Schritt.

Bringe einen Saugheber so nahe wie möglich an der erhitzten Kante an.

Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt entstanden ist.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der Unterkante vor und zurück, um den Kleber am Display aufzutrennen.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme den linken Displayrand eine Minute lang mit einem erwärmten iOpener.

Setze ein weiteres Plektrum in die untere linke Ecke des Displays ein.

Schiebe das Plektrum um die untere linke Ecke herum.

Schiebe das Plektrum weiter in Richtung Frontkamera, um den Kleber an der linken Kante aufzuschneiden.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein weiteres Plektrum in die obere linke Ecke des Displays ein.

Schiebe das Plektrum um die Frontkamera herum und an der Oberkante des Smartphones entlang.

Schiebe das Plektrum zur oberen rechten Ecke hin und lasse es stecken.

Setze ein Plektrum in die untere rechte Ecke des Displays ein.

Schiebe das Plektrum an der rechten Kante entlang nach oben, um den restlichen Kleber aufzuschneiden.

Hebe das Display mit dem Plektrum in der oberen linken Ecke ein paar Millimeter hoch. Dadurch wird verhindert, dass die Rasten wieder am Gehäuse einschnappen.

Klappe das Display von der rechten Seite her wie ein Buch auf.

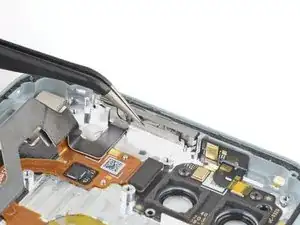

Die Abdeckung am Displaystecker sichert das Flachbandkabel zum Display. Fasse sie mit einer Pinzette an.

Schiebe die Raste zum Entsichern in Richtung des Steckers.

Entferne die Abdeckung des Displaysteckers.

Heble das Flachbandkabel zum Display mit der Spudgerspitze nach oben und trenne es ab.

Entferne das Display.

Hebe das Graphitband mit einer Pinzette hoch, bis es du es mit den Fingern greifen kannst.

Löse das Graphitband ab.

Löse die Graphitschicht von der Ladeplatte mit einer Pinzette ab.

Entferne die beiden 4,6 mm langen Torx T3 Schrauben, mit denen die Abdeckung der Ladeplatte am Mittelrahmen befestigt ist.

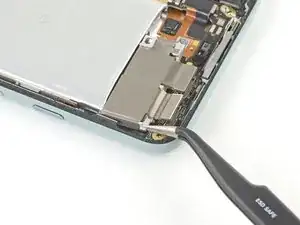

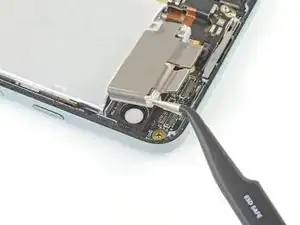

Entferne die Abdeckung der Ladeplatte mit einer Pinzette.

Entferne die acht 4,6 mm langen Torx T3 Schrauben, mit denen der Mittelrahmen befestigt ist.

Hebe die rechte Seite des Mittelrahmens mit der Pinzette hoch.

Entferne den Mittelrahmen.

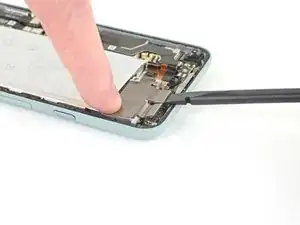

Heble den Akkustecker mit der Spudgerspitze gerade nach oben und löse ihn von der Hauptplatine ab.

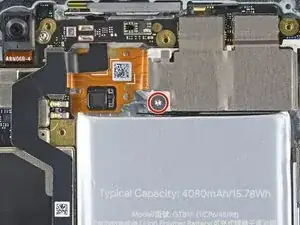

Entferne die 4,1 mm Torx T3 Schulterschraube.

Trenne die beiden Druckstecker der Rückkameras mit einem Spudger von der Hauptplatine ab.

Hebe die Rückkameraeinheit mit der Pinzette hoch und entferne sie aus ihrer Fassung.

Fasse die schwarze Zuglasche an der oberen rechten Kante des Akkus mit einer stumpfen Pinzette. Hebe die Lasche so weit mit einer Pinzette hoch, dass du sie mit den Fingern greifen kannst.

Ziehe die Zuglasche langsam und gleichmäßig und in einem flachen Winkel, um zu verhindern, dass sie in der Mitte reißt.

Wenn der Streifen reißt, dann greife das Reststück mit den Fingern oder einer stumpfen Pinzette und ziehe ihn weiter heraus.

Wiederhole den vorigen Schritt für den anderen elastischen Klebestreifen an der unteren linken Kante des Akkus.

Wenn einer der Streifen unter dem Akku reißt und nicht herausgeholt werden kann, dann gib einige Tropfen Isopropylalkohol (mindestens 90%ig) in den Spalt des entsprechenden Klebestreifens.

Kippe das Handy, so dass der Alkohol zum verbliebenen Reststück des Streifens hin läuft.

Warte eine Minute, bis der Kleber weich ist, und gehe zum nächsten Schritt über.

Setze ein Plektrum in den Spalt an der linken Seite des Akkus ein.

Trenne mit dem Plektrum den restlichen Kleber unten und oben am Akku auf.

Wenn sich der Akku nicht hochhebeln lässt, dann tröpfle etwas mehr Isopropylalkohol an die Klebestreifen. Eine Plastikkarte kann bei diesem Verfahren auch sehr nützlich sein.

Entferne den alten Akku.

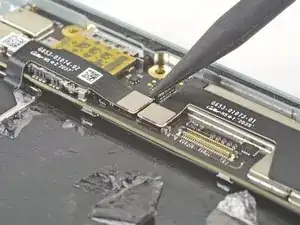

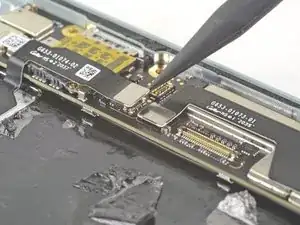

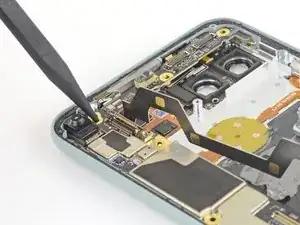

Hebe die beiden Druckverbinder mit der Spudgerspitze gerade nach oben und trenne sie von der Hauptplatine ab.

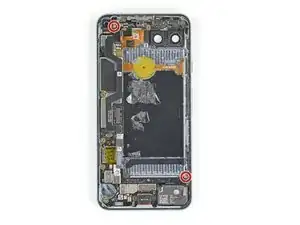

Entferne die beiden 2,9 mm Torx T3 Schrauben, mit denen die Hauptplatine am Rückgehäuse festgeschraubt ist.

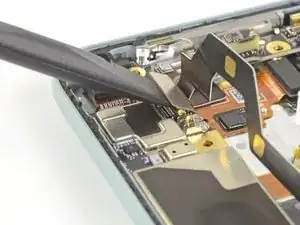

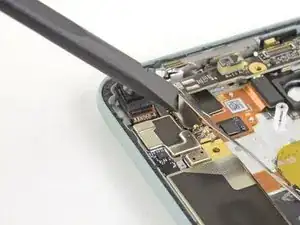

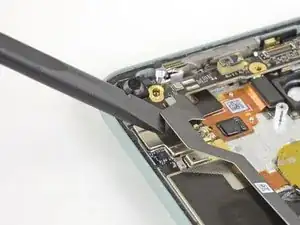

Biege das Flachbandkabel, das den Druckverbinder im Rückgehäuse verdeckt, behutsam mit einem Spudger aus dem Weg.

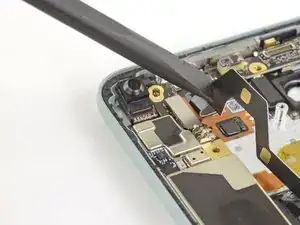

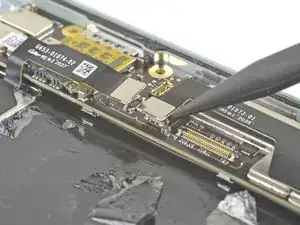

Löse den Druckverbinder des Rückgehäuses mit der Spudgerspitze ab.

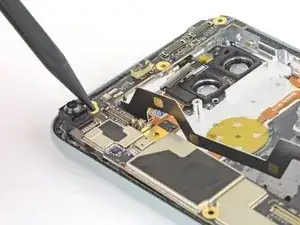

Setze die Spudgerspitze in die Schraubenlöcher nahe der Frontkamera ein.

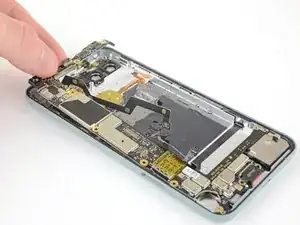

Drücke die Hauptplatine zur Unterkante des Smartphones hin, hebe sie dann hoch, so dass sich die Oberkante der Hauptplatine vom Rückgehäuse löst.

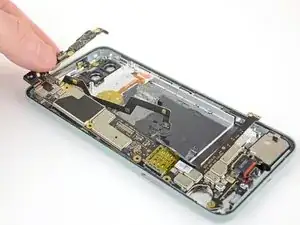

Ziehe die Hauptplatine mt den Fingern zum oberen Ende des Rückgehäuses hin, so dass die Ladebuchse herauskommt.

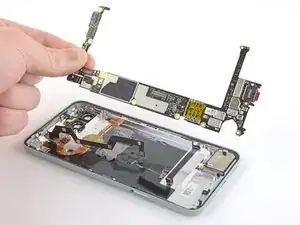

Entferne die Hauptplatine.
