Google Pixel XL Fingerabdrucksensor tauschen

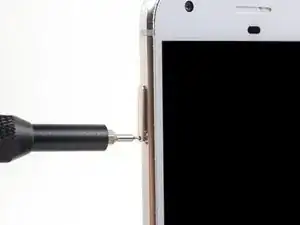

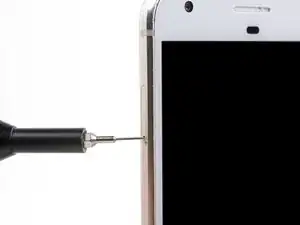

Setze ein SIM Auswurfwerkzeug, einen SIM Auswurfbit oder eine aufgebogene Büroklammer in das kleine Loch oben in der linken Seitenkante des Smartphones ein.

Drücke darauf, dann springe der Einschub heraus.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die linke Displaykante.

Achte auf die Klebezonen, bevor du anfängst zu hebeln:

Dünne Klebestreifen am Displayglas

Dicke Klebestreifen

Wenn sich der Rand warm anfühlt, dann setze einen Saugheber nahe an der Kante an.

Hebe den Saugheber hoch und setze ein Plektrum in den entstandenen Spalt ein.

Wenn es schwer geht, einen Spalt zu öffnen, dann erwärme den Rand nochmals und probiere es erneut.

Schneide mit dem Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.

Lasse ein Plektrum in der Kante stecken, damit der Klebstoff sich nicht wieder verbinden kann.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf den rechten Rand des Smartphones.

Setze ein Plektrum nahe an der Oberkante des Smartphones ein, dort wo du den Kleber vorher schon aufgetrennt hast.

Führe das Plektrum um die rechte Ecke herum.

Schneide den Kleber mit dem Plektrum behutsam an der rechten Kante nach unten auf.

Wiederhole das Ganze an der linken Kante des Smartphones.

Erwärme zwei Minuten lang den unteren Rand mit dem iOpener.

Setze ein Plektrum nahe an der rechten Kante, wo du schon den Kleber gelöst hast.

Führe das Plektrum behutsam um die Ecke herum.

Trenne mit dem Plektrum den Kleber entlang der Unterkante auf.

Wenn du um das ganze Smartphone herum aufgeschnitten hast, dann hebe die Displayeinheit vorsichtig an den rechten Ecken ein wenig hoch.

Schneide mit einem Plektrum durch alle restlichen Verklebungen.

Hebe die Displayeinheit am oberen Ende hoch und klappe sie herum, so dass sie mit der Rückseite nach oben auf dem Rahmen liegt.

Entferne die beiden 4 mm Torx T5 Schrauben, mit denen die Displaykabelhalterung befestigt ist.

Entferne die Displaykabelhalterung.

Heble mit der Spudgerspitze das Displaykabel hoch und löse es aus seinem Anschluss heraus.

Entferne die Displayeinheit.

Entferne folgenden Schrauben, mit denen der Mittelrahmen an der Rückseite befestigt ist:

Sieben schwarze 4 mm Torx T5 Schrauben

Zwei silberfarbene 3 mm Torx T5 Schrauben

Kunstoffrasten, welche in die Kanten des rückwärtigen Gehäuses eingreifen, halten den Mittelrahmen sehr fest.

Finde die Vertiefung in der unteren linken Ecke des Rahmens und setze dort ein Plektrum ein.

Schiebe das Plektrum an der Unterkante des Smartphones entlang bis zur unteren rechten Ecke und lasse es dort stecken.

Setze ein weiteres Plektrum unten in die rechte Kante ein.

Schiebe das Plektrum in der Naht langsam nach oben, bis sich die ersten Raste löst.

Wenn du die Raste gelöst hast, dann lasse das Plektrum stecken, damit der Mittelrahmen nicht wieder anhaften kann.

Setze ein Plektrum in die rechte Kante des Smartphones ein und schiebe es nach oben bis zur obersten rechten Raste.

Schiebe das Plektrum langsam an der Raste vorbei, bis sie sich vom Rahmen löst.

Fasse die rechte Kante des Mittelrahmens an den Ecken und klappe die Kante langsam hoch.

Wenn sich die linke Kante lose anfühlt, dann hören mit dem Hochklappen auf und hebe den Mittelrahmen nach oben.

Entferne den Mittelrahmen.

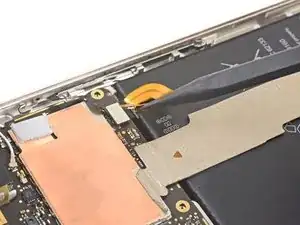

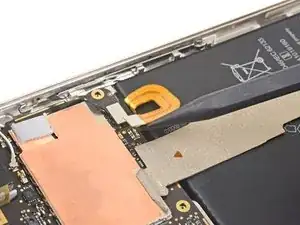

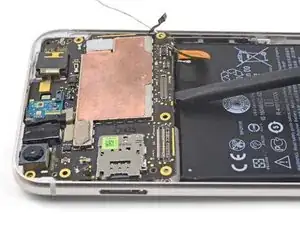

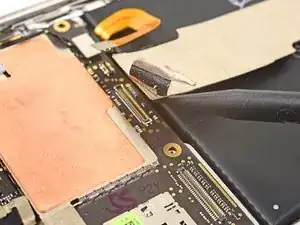

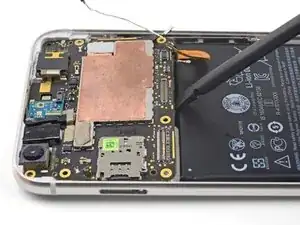

Heble den Akkustecker mit der Spudgerspitze hoch und trenne ihn ab.

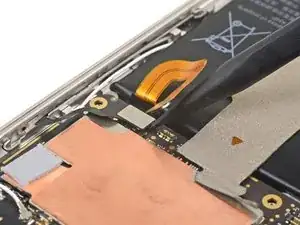

Biege das Flachbandkabel zum Akku ein wenig weg, so dass es sich nicht versehentlich mit der Hauptplatine verbinden kann.

Heble den Stecker des Tastenstreifens mit der Spudgerspitze hoch und trenne ihn ab.

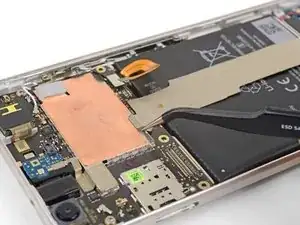

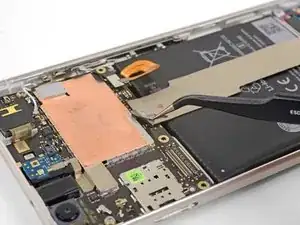

Ziehe das Klebeband auf dem Verbindungskabel mit der Pinzette ab.

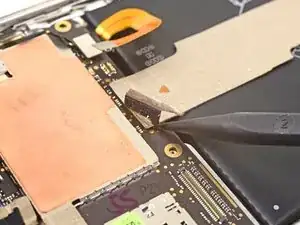

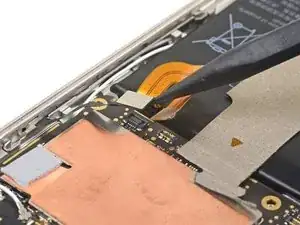

Heble das Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Hauptplatine ab.

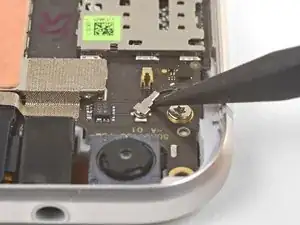

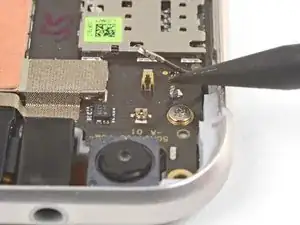

Trenne das schwarze Antennenkabel mit der Spudgerspitze nahe am Frontkameramodul von der Hauptplatine ab.

Fädle das Antennenkabel aus seiner Halteklammer heraus.

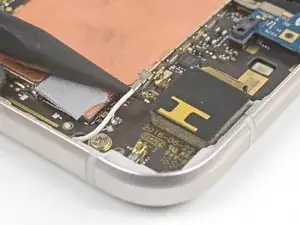

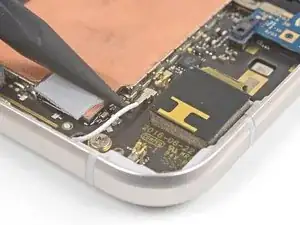

Trenne das weiße Antennenkabel mit der Spudgerspitze nahe am Rückkameramodul von der Hauptplatine ab.

Fädle das Antennenkabel aus seiner Halteklammer heraus.

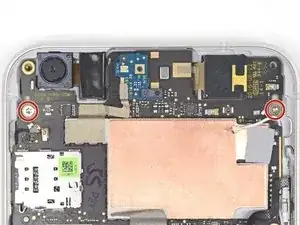

Entferne die beiden 3 mm Torx T5 Schrauben, mit denen die Hauptplatine am Rahmen befestigt ist.

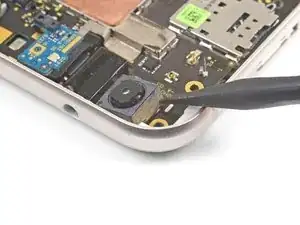

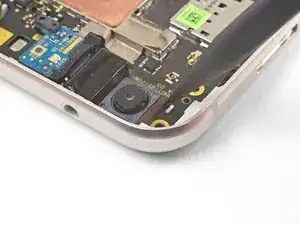

Heble das Frontkameramodul mit der Spudgerspitze hoch und löse das Modul aus seinem Anschluss heraus.

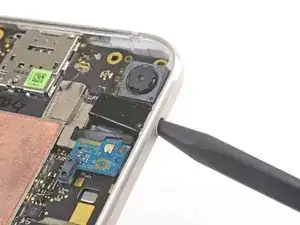

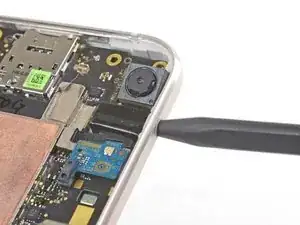

Setze die Spudgerspitze in die Kopfhörerbuchse hinein und drücke dann nach oben, so dass sich die Buchse aus ihrem Anschluss löst.

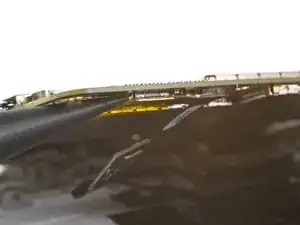

Hebe mit dem flachen Ende des Spudgers die Unterkante der Hauptplatine leicht an, so dass sie sich aus ihrer Vertiefung löst.

Finde das Kabel zum Fingerabdrucksensor, welches an der Unterseite der Hauptplatine nahe der Unterkante angebracht ist.

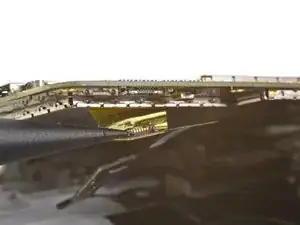

Heble mit der Spudgerspitze das Kabel zum Fingerabdrucksensor aus seinem Anschluss heraus.

Ziehe das Kabel von der Hauptplatine ab.

Fasse die Hauptplatine an ihren Ecken an und hole sie aus ihrer Vertiefung heraus, wobei du darauf achten musst, dass sich keine Kabel verfangen.

Biege das Kabel des Fingerabdrucksensors ein wenig, so dass er nahe am Stecker nach oben gebogen ist.

Stelle die Hauptplatine senkrecht so auf, dass der Stecker auf dem Abschluss aufliegt.

Richte den Stecker mit dem Finger sorgfältig aus und drücke ihn in seinen Abschluss hinein. Drücke nicht zu fest! Wenn du das richtig machst, wird der Stecker vom Anschluss gut festgehalten.

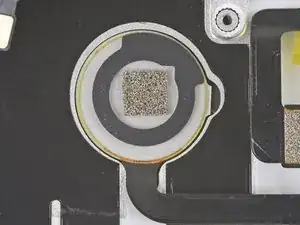

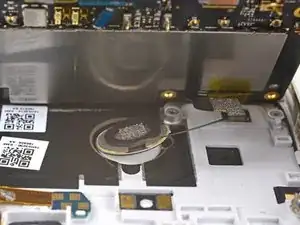

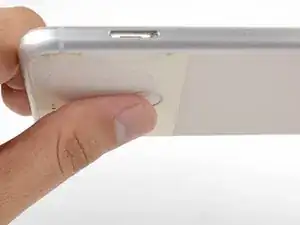

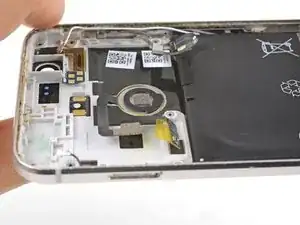

Lege den Daumen über den Fingerabdrucksensor und drücke fest hinein, bis er aus seiner Öffnung herauskommt.

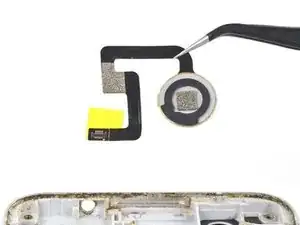

Entferne den Fingerabdrucksensor.

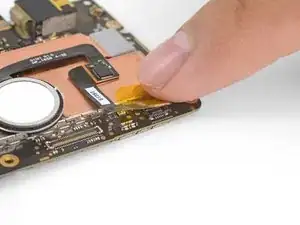

Setze den Stecker des Fingerabdrucksensors korrekt auf seinen Anschluss auf der Hauptplatine. Der Anschluss befindet sich auf der Unterseite nahe an der Kante des Akkus.

Drücke den Stecker mit den Fingern in den Anschluss hinein. Drücke nicht zu stark! Wenn es richtig gemacht wird, rastet der Stecker ein.

Setze die Hauptplatine richtig in ihre Vertiefung ein.

Drücke den Fingerabdrucksensor mit den Fingern in seine Öffnung hinein.

Achte darauf, dass der Sensor richtig herum in die Öffnung eingesetzt wird.

Fahre mit dem Zusammenbau fort.
