Huawei Mate 20 Pro Fingerabdrucksensor tauschen

Schalte vor Beginn der Reparatur dein Smartphone aus.

Lege einen erwärmten iOpener auf die Rückseite des Smartphones, damit sich der Kleber darunter löst. Lasse ihn mindestens zwei Minuten lang einwirken.

Befestige einen Saugheber so nahe wie möglich am unteren Rand der Rückabdeckung.

Hebe die Rückseite mit dem Saugheber hoch, so dass ein kleiner Spalt zwischen der Rückabdeckung und dem Rahmen des Smartphones entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum in die untere rechte Ecke.

Setze ein zweites Plektrum ein und schiebe es zum Auftrennen des Klebers in die linke untere Ecke.

Lasse die Plektren stecken, so dass sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die untere linke Ecke ein.

Schiebe die Spitze des Plektrums zum Auftrennen des Klebers von der unten linken Ecke an die Seite entlang nach oben.

Lasse das Plektrum in der linken oberen Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.

Wenn der Kleber zu zäh zum Auftrennen geworden ist, ist er wahrscheinlich zu stark abgekühlt. Erwärme ihn erneut mit dem iOpener.

Setze ein viertes Plektrum in die obere linke Ecke der Rückabdeckung ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der oberen Kante entlang.

Lasse das Plektrum in der oberen rechten Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.

Setze ein fünftes Plektrum in die obere rechte Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Kante entlang.

Hebe die Rückabdeckung hoch und entferne sie.

Entferne die acht Kreuzschlitzschrauben #00 (Länge 4,3 mm).

Schiebe ein Plektrum unter das schwarze Klebeband unten links an der Ladespule.

Schiebe das Plektrum behutsam von links nach rechts und löse dabei das Klebeband ab.

Setze ein Plektrum unter die untere linke Ecke der Hauptplatinenabdeckung ein.

Heble die Hauptplatinenabdeckung mit dem Plektrum hoch.

Biege die Hauptplatinenabdeckung vorsichtig zum Akku hin.

Heble das Flachbandkabel zur Blitzeinheit mit einem Spudger hoch und trenne es ab.

Entferne die Hauptplatinenabdeckung mit NFC und Ladespule.

Heble den Akkustecker mit einem Spudger hoch und trenne ihn ab.

Entferne die drei rot markierten Kreuzschlitzschrauben #00 (4,3 mm lang).

Falls du Lautsprecher, Tochterplatine, Akku oder OLED Display entfernen möchtest, löse die vier Kreuzschlitzschrauben #00 (4,3 mm lang), mit denen die Lautsprecher-Einheit befestigt ist.

Schiebe ein Plektrum unter die obere rechte Ecke der Tochterplatinenabdeckung.

Nutze das Plektrum, um damit die Abdeckung der Tochterplatine aufzuhebeln. Entferne die Abdeckung mithilfe einer Pinzette.

Heble das Flachband-Verbindungskabel mit einem Spudger hoch und trenne von der Tochterplatine ab.

Heble das Flachband-Verbindungskabel mit einem Spudger hoch und trenne es von der Hauptplatine ab.

Entferne das Flachband-Verbindungskabel.

Heble den Stecker des schwarzen Koaxialkabels mit einer Pinzette hoch und löse ihn von der Tochterplatine ab.

Hole das schwarze Koaxialkabel aus der Metallklammer an der Tochterplatine heraus und biege es zur Seite.

Setze ein Plektrum unter die obere rechte Ecke der Lautsprecherabdeckung ein.

Heble die Einheit aus Lautsprecher und Tochterplatine mit dem Plektrum hoch.

Entferne die Einheit aus Lautsprecher und Tochterplatine.

Heble das Haupt-Flachbandkabel mit einem Spudger hoch und trenne es von der Hauptplatine ab.

Heble das Haupt-Flachbandkabel mit einem Spudger hoch und trenne es von der linken Tochterplatine ab.

Schiebe das flache Ende des Spudgers in der Nähe der Ladebuchse unter die rechte Seite des Haupt-Flachbandkabels .

Hebe das Haupt-Flachbandkabel mit einem Spudger hoch und heble die Ladebuchse aus ihrer Vertiefung heraus.

Hebe das Haupt-Flachbandkabel mitsamt Ladebuchse nach oben, ziehe es in Richtung der Hauptplatine und entferne es.

Ziehe den mit der 1 markierten orangenen Klebestreifen vom Akku ab. Dieser orangene Klebestreifen wird entlang einer schmalen perforierten Linie abreißen.

Ziehe den mit der 2 markierten orangenen Klebestreifen vom Akku ab. Dieser orangene Klebestreifen wird entlang einer schmalen perforierten Linie abreißen.

Ziehe den mit der 3 markierten orangenen Klebestreifen vom Akku ab.

Ziehe an dem orangenen Klebestreifen nach oben, so dass der Akku aus seiner Vertiefung herauskommt.

Klappe den Akku so hoch, dass er senkrecht steht.

Löse den Akku von der restlichen Klebeverbindung ab.

Entferne den Akku.

Ziehe die Klebefolie des Akkus vom Mittelrahmen ab.

Heble das Flachbandkabel zum Display mit einem Spudger hoch und löse es von der Hauptplatine ab.

Das Display-Flachbandkabel ist leicht mit dem Mittelrahmen verklebt. Ziehe das Kabel mit einer Pinzette vom Mittelrahmen ab.

Lege einen erwärmten iOpener an allen Kanten des Smartphones einige Minuten lang auf das Display, so dass sich der Kleber darunter leichter löst.

Wenn das Display warm anfühlt, setze einen Saugheber nahe an der Unterkante auf das Display.

Ziehe den Saugheber nach oben und setze ein Plektrum in den Spalt zwischen Displayglas und Mittelrahmen ein. Schiebe das Plektrum zur unteren rechten Ecke und trenne so den Kleber auf.

Trenne den Kleber weiter auf, indem du ein zweites Plektrum zur unteren linken Ecke des Smartphones hin schiebst.

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum unter die untere linke Ecke des Smartphones ein.

Schiebe das Plektrum zur oberen linken Ecke des Smartphones hin und trenne den Kleber weiter auf. Lasse es dort stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum in die obere linke Ecke ein.

Schiebe das Plektrum an der Oberkante des Smartphones entlang, um den Kleber aufzutrennen. Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein fünftes Plektrum ein und schiebe es an der rechten Kante nach unten, um den restlichen Kleber aufzutrennen.

Führe das Display-Flachbandkabel durch die Lücke im Mittelrahmen und entferne das Display.

Nicht alle Ersatzdisplays werden mit einem neuen vorinstallierten Fingerabdrucksensor ausgeliefert. Wenn du deinen alten Fingerabdrucksensor übertragen musst, dann benutze diese Anleitung zum Umbau.

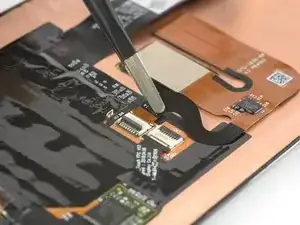

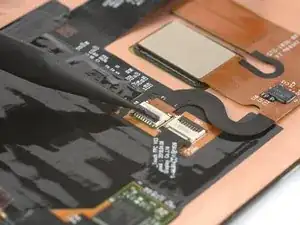

Öffne den Sicherheitsbügel am ZIF-Anschluss des Fingerabdrucksensors mit der Spudgerspitze.

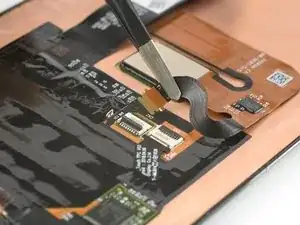

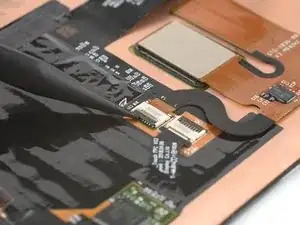

Ziehe das Flachbandkabel zum Fingerabdrucksensor behutsam mit der Pinzette aus dem ZIF-Anschluss heraus.

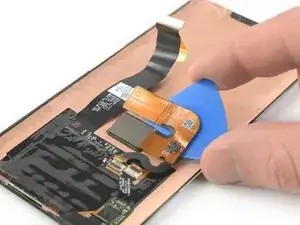

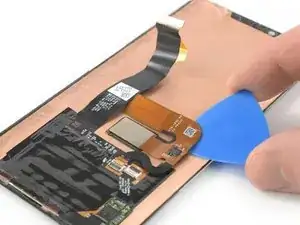

Setze ein Plektrum unter das obere Ende des Flachbandkabels zum Fingerabdrucksensor ein.

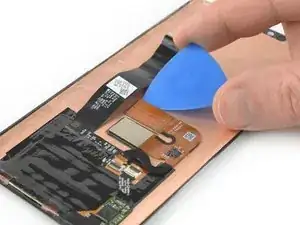

Schiebe das Plektrum vorsichtig zum ZIF-Anschluss hin und trenne das Flachbandkabel vom Display ab.

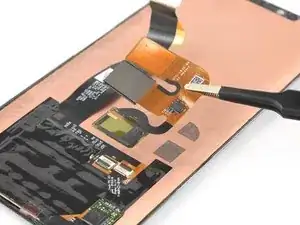

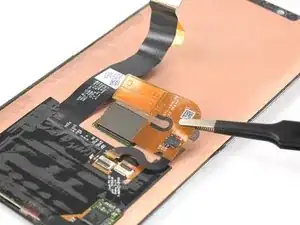

Entferne den Fingerabdrucksensor mit einer Pinzette.
