Huawei Mate 9 Displayeinheit austauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 12
Huawei Mate 9 Displayeinheit austauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Verwende diese Anleitung, um das komplette Display mit Rahmen deines Huawei Mate 9 zu ersetzen.

  1. Y1tRRdIZpVAQ2Tai
    Y1tRRdIZpVAQ2Tai
    vIbtJURVjavtm2dB

    • Schalte zuerst dein Smartphone aus und entferne die SIM-Kartenhalterung.

  2. NFcYVCIDyg55UOVv
    NFcYVCIDyg55UOVv
    NASkAIeHoBiIDOhC

    • Entferne beide Schrauben an der Unterseite mit einem Torx T2 Schraubendreher.

    • Verwende ein Plastic Opening Tool, um zwischen das Display und das Gehäuse zu gelangen. Öffne das Smartphone, indem du vorsichtig das Display mit den Komponenten aus dem Gehäuse hebelst.

    • Öffne das Smartphone noch nicht ganz, da der Fingerabdrucksensor noch mit der Rückschale verbunden ist.

  3. KqeWUSnXAaEGC3QV
    KqeWUSnXAaEGC3QV
    jCcEnAK3XGeRnVyg

    • Öffne das Smartphone zur rechten Seite.

    • Löse den Fingerabdrucksensor mit einem Spudger.

  4. m5TtxJPifNsq1OoB
    m5TtxJPifNsq1OoB
    S5aD1NRXJtbyhNIU

    • Löse den Klebestreifen unter dem Akku heraus, indem du langsam und in einem flachen Winkel daran ziehst.

    • Wenn der Klebestreifen reißt, kannst du ihn mit einer Pinzette greifen und einige Male um ihre Spitze wickeln, um dann weiter zu machen.

  5. 4SxXuBGPwbNo1qnV
    4SxXuBGPwbNo1qnV
    eHXuGpugFk4kdf6m

    • Verwende ein Opening Pick um den übrigen Klebstoff unterhalb des Akkus zu lösen, sollte sich dieser noch nicht entfernen lassen.

    • Entferne den Akku.

    • Ersetze beim Zusammenbau deines Smartphones die alten Klebestreifen durch elastische Klebestreifen, doppelseitiges Klebeband, oder vorgestanzte Klebestreifen.

    • Baue niemals einen Akku ein, der beim Ausbau verbogen oder beschädigt worden ist.

    Vorsicht bei diesem Schritt!

    Der Akku ist in der unteren Hälfte mit sehr gut klebendem Tape gesichert! Ein massives Hebeln zerstört den Akku (Akku knickt und Zellen bekommen einen Kurzschluss)!

    Hebelt ihn wie auf dem Bild, oben etwas hoch damit ihr mit einer alten EC oder Kreditkarte o.ä. unter den Akku kommt und damit das Tape langsam wegdrücken könnt.

    Tobias Hannemann -

    Der Klebstoff an der Unterseite des Akkus hielt diesen bei meinem Gerät ziemlich fest und ließ sich trotz zweimaligem langen Auflegen des 30 Sekunden in der Mikrowelle erwärmten Opening-Pick-Gel-Kissens nur mühevoll lösen. Ohne Gefahr zu laufen, dabei den Chassis-Rahmen mit dem darunter befindlichen Display zu verbiegen und dieses zu beschädigen, half mir die Kante des Spudgers, den Akku Millimeter um Millimeter vom Klebstoff allmählich zu lösen. Ein stabiler dünner Plastikspachtel könnte dabei besonders hilfreich sein. Das alte Akku-Kissen riss beim lösen aus dem Chassis-Rahmen und entzündetes Gas des Lithium-Ionen-Gemisches entwich unter leichtem Funkensprühen. Es ist also Vorsicht geboten sowohl beim Entfernen, bei der späteren Aufbewahrung und der Entsorgen des alten, in meinem Falle beschädigten Akkus.

    Angesichts dieses Umstandes und dass es nicht einfach war, das Gerät zu öffnen (Schritt 2), stufe ich den gesamten Vorgang des Akkutausches eher als moderat bis schwierig ein!

    Nemo Outis -

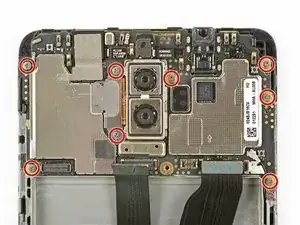

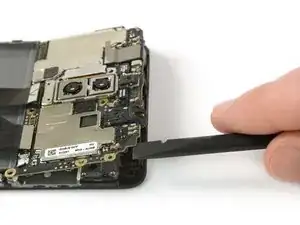

  6. NGlXq65qETIC6yJb
    NGlXq65qETIC6yJb
    DNJUMVPGhZ1KKYTg
    Y2OMQSLR3NxGHBVB

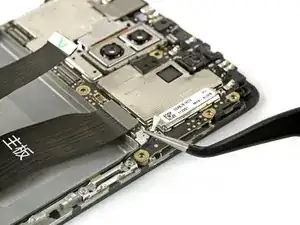

    • Entferne die acht Kreuzschlitzschrauben #00, welche das Motherboard befestigen.

    • Löse die Verbindung des Antennenkabels mit einer Pinzette.

    • Nachdem du alle Kreuzschlitzschrauben entfernt hast, wird das Motherboard immer noch mit kleinen Klemmen befestigt. Achte darauf, diese beim Entfernen nicht zu zerbrechen, und drücke sie stattdessen mit dem Spudger leicht zur Seite, um das Entfernen des Motherboards zu erleichtern.

    • Verwende einen Spudger, um das Motherboard mit allen daran befestigten Komponenten vorsichtig anzuheben und entferne es.

    “there are still small clamps” since you've been able to pull the motherboard out, maybe you could be a little more specific with where these clamps are and which way they should move to allow mb removal?

    Tallis Macaulay -

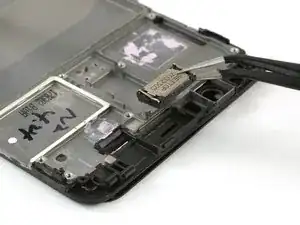

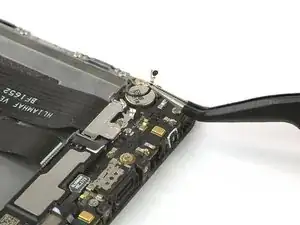

  7. S2j6sMkvk6DuvoZW
    S2j6sMkvk6DuvoZW
    KEwPjRa2FTbMT5e2
    YGLOQB6byneWKUhK

    • Heble den Ohrhörer-Lautsprecher mit einer Pinzette an der Seite hoch und entferne ihn .

    • Achte darauf, die Metallstecker nicht zu verbiegen.

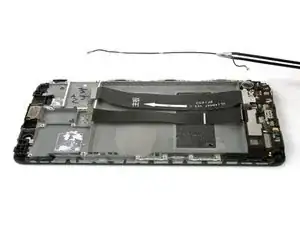

    • Löse das Antennenkabel und entferne es vorsichtig.

    This picture shows “remove the earpiece speaker” with the speaker already removed. How do you get tweezers under it?

    Tallis Macaulay -

    The answer is, wegdge it up from the side of the speaker.

    Why is that not included in the instructions?

    Tallis Macaulay -

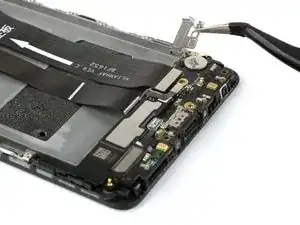

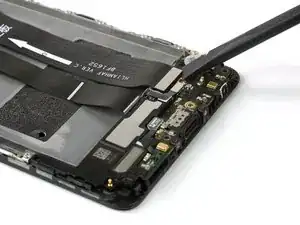

  8. gQytQRttkwPRGiN6
    gQytQRttkwPRGiN6
    63mbDnM1BRlobbWT
    WpFjrYK2xM2hIaOF

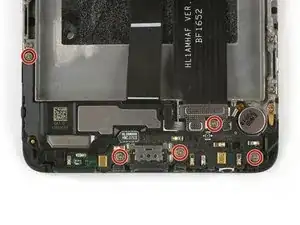

    • Entferne die fünf #00 Kreuzschlitzschrauben im unteren Bereich deines Telefons.

    • Entferne die Metallabdeckung, welche auf der Verbindung des Motherboard-Flexkabels sitzt.

    • Löse die Steckverbindung des Motherboard-Flexkabels mit einem Spudger und entferne es.

  9. ejTvmFCLCHlgCyeU
    ejTvmFCLCHlgCyeU
    M2TAkriIERPCJoPx

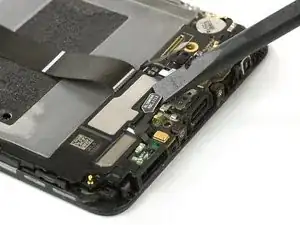

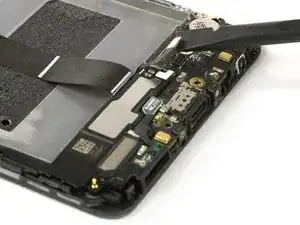

    • Verwende einen Spudger, um die Flexkabel des Lautsprechers und der Ladebuchse vom Daughterboard zu lösen.

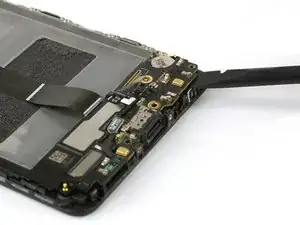

  10. OZGlW1XQtdrTgHAx
    OZGlW1XQtdrTgHAx
    HCYsqYdhsbWDrbAm

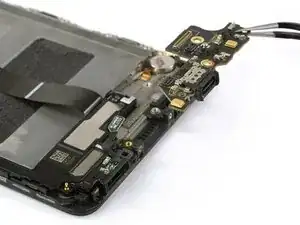

    • Hebel das Daughterboard mit einem Spudger vorsichtig nach oben und entferne es. Brich dabei die kleinen Klemmen, welche das Daughterboard befestigen, nicht ab, sondern drücke sie leicht zur Seite, um dir das Entfernen zu erleichtern.

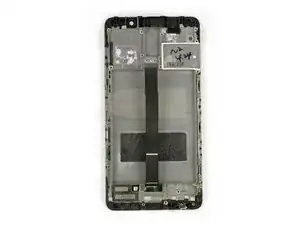

  11. otKZuAZ6mySRa4kW
    otKZuAZ6mySRa4kW
    ZaAqyatWsdkiSGPj
    TVIpRlTWdSNBVPXO

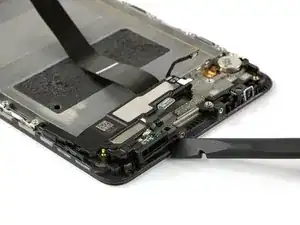

    • Verwende einen Spudger, um den Lautsprecher mit der Ladebuchse zu entfernen. Darunter befindet sich etwas Klebstoff, weshalb die Einheit etwas fester sitzen könnte.

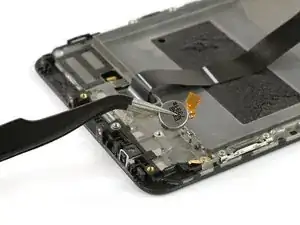

    • Verwende eine Pinzette, um den festgeklebten Vibrationsmotor abzulösen und zu entfernen.

    • Solltest du Schwierigkeiten haben, den Lautsprecher oder den Vibrationsmotor zu entfernen, kannst du einen iOpener verwenden, um den Klebstoff zu lösen und es erneut versuchen.

    • Bevor du dein Gerät wieder zusammenbaust, prüfe das neue Ersatzteil auf etwaige Komponenten, die möglicherweise vom alten Bauteil übertragen werden müssen.

    • Ersetze beim Zusammenbau die alten Klebestreifen durch elastische Klebestreifen, doppelseitiges Klebeband oder vorgestanzte Klebestreifen.

    Nicht die Schraube links an diesem Board vergessen!

    Jakob Dobberow -

    Hier fehlt das lösen einer Schraube, links in der Verlängerung der Lautsprecher mit Ladebuchse ist ein Loch zu sehen, dort sitzt noch eine Schraube.

    Michael Bröstl -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Überprüfe, ob du Kleinteile wie Dichtungen von deinem alten Teil auf das Ersatzteil übertragen musst, bevor du es wieder zusammenbaust.

Tinte & Feder

Dominik Schnabelrauch

Mitglied seit: 23/11/16

167797 Reputation

5 Kommentare

why take out the battery??

JPBrokenIT -

Hi JPBrokenIT,

this is a guide for the full display assembly. This means you’ll exchange the display including the whole mid frame for a new one. If you’re going to leave the battery in its place. You need a new one for your spare part. If you don’t want to buy a new battery, you’ll need to transfer it from the old mid frame with display, to the new one. If you want to exchange the display without the mid frame, you need to follow this guide - Huawei Mate 9 Display ersetzen

Dominik Schnabelrauch -

Hi guys, just a small Thing, but you missed to mention one additional screw which holds the Speaker unit on top of the “arm” to the left. Anyway, very good and helpful guide. Christian

Chris V -

Hi Chris V,

thanks for mentioning. I made the correction.

Dominik Schnabelrauch -

I was stuck at step 2. I could not pry open the case, not even a tiny gap, and the plastic opening tool broke. The assembly and case were attached so tight. I even tried to use a flat metal screw driver to try to get an “entering point”. But the case was so well snugged onto the assembly. Maybe Huawei put some glue during assembling process. I halted the repairing. At least the phone is now still functioning with a broken screen.

Sky Land -
