Jabra Speak 510 Akku tauschen

Geschrieben von: Edgar Tavares

Kommentare: 9

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 25 Minuten

Einleitung

Du musst Ersatzakkus selbst online suchen, sie müssen die gleichen Spezifikationen haben: 3,7 Volt, 330 mAh (oder mehr) und Anschlusskabel. Der Austausch erfordert das Entlöten der alten Akkus (je 2 Lötpunkte) und das Einlöten der neuen auf das Motherboard. Mithilfe dieser Anleitung kannst du dies selbst durchführen.

Werkzeuge

Ersatzteile

3.7V 330mAh Li-Ion battery

Schritt 1

Löse das Schaumstoffstück auf der Unterseite des Gerätes mit einem Metal-Spudger ab, so dass sechs Schrauben sichtbar werden.

Schritt 2

Entferne die sechs 20 mm T6 Schrauben auf der Unterseite des Gerätes.

Remove the screws using T6 Torx screwdriver.

Taha Asad - 25/09/17

Schritt 3

Entferne die Bodenplatte und den grauen Schaumstoff darunter.

Schritt 4

Benutze einen kleinen spitzen Metallspudger, um die Plastiklaschen zu lösen, die die obere Gehäuseschale mit der Bodenplatte verbinden.
Die Gehäuseschale ist durch ein dünnes Kabel mit dem Gerät verbunden. Trenne das Kabel vorsichtig, bevor du das Gehäuse ganz öffnest.
Klappe das Gehäuse langsam wie eine Muschel auf.
Auf dem Motherboard sind mehrere Kabel festgelötet, die verhindern, dass die obere Gehäuseschale komplett abgelöst werden kann.

The hooks on the plastic tabs point inwards. You can see the counterpart of a hook on the 2nd picture on the left of the battery.

I released the hooks by pushing the plastic pads outwards, gently pulling a flat-head screwdriver towards the center. It is necessary to pull the screwdriver ca. 3mm back from the maximum possible depth (otherwise you would push the counterpart outwards, instead of the plastic pad).

Franz - 25/06/20

Schritt 5

Nachdem du vorsichtig den oberen vom unteren Teil des Gehäuses getrennt hast, siehst du die beiden Akkus, die auf der Platine aufgeklebt sind.
Jeder Akku hat zwei Kabel, ein rotes und ein schwarzes, die auf der Platine festgelötet sind. Markiere sorgfältig, welches Kabel wo angelötet ist.

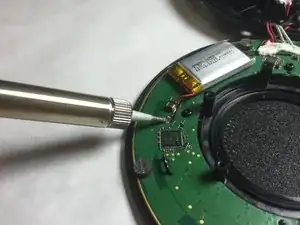

Löse die Akku-Verbindungen mit einem Lötkolben.
Tipps zum Löten findest du in der Anleitung "Wie man Lötverbindungen herstellt und entlötet".

Schritt 6

Der Akku ist an der Platine festgeklebt. Sei ganz vorsichtig, dass du sie beim Entfernen nicht zerkratzt oder durch zu viel Kraftaufwand beschädigst.

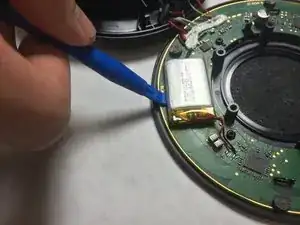

Heble den Akku vorsichtig und ganz langsam mit einem Plastiköffnungswerkzeug von der Platine ab. Der Kleber gibt ganz langsam nach, wenn konstant gezogen wird. Dies kann nicht mit mehr Kraft beschleunigt werden. Wenn der Akku sich hebt, kannst du das Werkzeug nachschieben.
Der Kleber kann evtl. noch stark genug sein, um den neuen Akku zu halten. Wenn nicht, ersetze ihn durch doppelseitiges Klebeband. Die Akkus müssen gut befestigt sein, um später Vibrationen zu vermeiden.
Löte die Kabel der neuen Akkus wieder auf die Platine und achte darauf, dass das rote und schwarze Kabel an dieselbe Position kommen wie vorher.
