Jabra Speak 510 Lautsprecher tauschen

Geschrieben von: Jordan Murphy

Kommentare: 4

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 20 Minuten

Einleitung

Wenn der Lautsprecher gestört ist, hilft vielleicht ein Tausch. Diese Anleitung zeigt, wie der Lautsprecher im Jabra Speak 510 ausgetauscht werden kann.

Werkzeuge

Schritt 1

Löse das Schaumstoffstück auf der Unterseite des Gerätes mit einem Metal-Spudger ab, so dass sechs Schrauben sichtbar werden.

Schritt 2

Entferne die sechs 20 mm T6 Schrauben auf der Unterseite des Gerätes.

Remove the screws using T6 Torx screwdriver.

Taha Asad - 25/09/17

Schritt 3

Entferne die Bodenplatte und den grauen Schaumstoff darunter.

Schritt 4

Benutze einen kleinen spitzen Metallspudger, um die Plastiklaschen zu lösen, die die obere Gehäuseschale mit der Bodenplatte verbinden.
Die Gehäuseschale ist durch ein dünnes Kabel mit dem Gerät verbunden. Trenne das Kabel vorsichtig, bevor du das Gehäuse ganz öffnest.
Klappe das Gehäuse langsam wie eine Muschel auf.

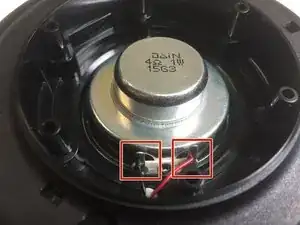

Auf dem Motherboard sind mehrere Kabel festgelötet, die verhindern, dass die obere Gehäuseschale komplett abgelöst werden kann.

The hooks on the plastic tabs point inwards. You can see the counterpart of a hook on the 2nd picture on the left of the battery.

I released the hooks by pushing the plastic pads outwards, gently pulling a flat-head screwdriver towards the center. It is necessary to pull the screwdriver ca. 3mm back from the maximum possible depth (otherwise you would push the counterpart outwards, instead of the plastic pad).

Franz - 25/06/20
