Jura Heizpatrone austauschen

Die Anleitung trifft bei fast allen Geräten von Jura und bauähnlichen Geräten von AEG, Krups zu.

Hebe den Wassertank heraus.

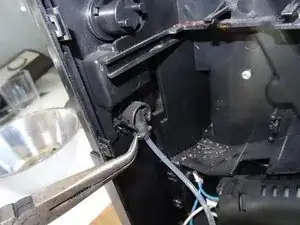

Drehe die Ovalkopfschrauben mit geeignetem Werkzeug heraus. Wer keines hat muss vorsichtig eine Zange verwenden. Es ist eine gute Idee, sie später durch "normale" Schrauben zu ersetzen.

Unter den beiden Deckeln sind zwei Schrauben, meistens TX 15. Drehe sie heraus. Hebe die Oberseite hoch und entferne sie . Sie klemmt manchmal etwas.

Schiebe die beiden Seitenteile etwa 1 cm nach hinten, das klemmt häufig. Falls nötig, setze ein Plastikwerkzeug in den Spalt zwischen Vorderseite und den Seitenteilen ein und vergrößere vorsichtig den Spalt. Dann lassen sie sich leicht abnehmen.

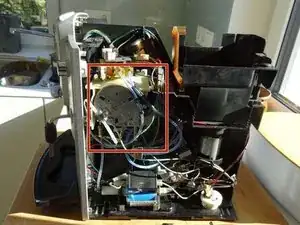

Die Heizpatrone ist der Aluminiumzylinder unter der rechten Seite, um den spiralig die Heizung verläuft. Sie ist an einem Kunststoffschlitten verschraubt. In den nächsten Schritten wird gezeigt, wie der Schlitten herausgezogen wird und alle Anschlüsse entfernt werden.

Wenn der Boiler so wie im zweiten Bild aussieht, handelt es sich um den Thermoblock. Dazu gibt es hier eine andere Anleitung.

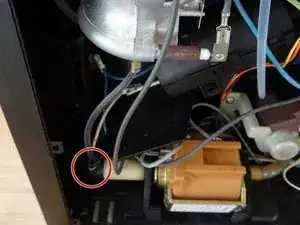

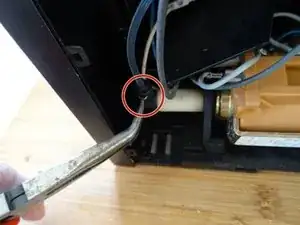

Die Druckschläuche sind mit Metallklammern gegen Herausrutschen gesichert. Ziehe die Metallklammer am Schlauch zwischen Pumpe und Heizpatrone heraus.

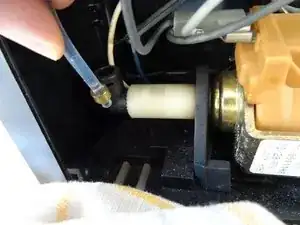

Löse den Schlauch von der Pumpe ab. Achte auf die kleine Dichtung, sie bleibt wahrscheinlich im Anschluss hängen. Es ist gut, sie beim Zusammenbau durch eine neue zu ersetzen.

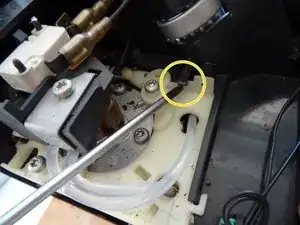

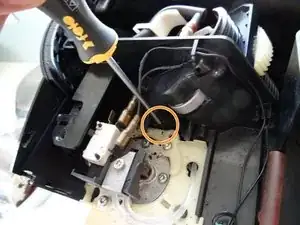

Der Schlitten der Heizpatrone wird mit zwei schwarzen Kunststoffrasten festgehalten. Drücke sie mit einem Schraubendreher nach oben, bis der Schlitten frei kommt.

Setze den Schraubendreher in den Spalt, der sich hinter dem Schlitten geöffnet hat und heble den Schlitten etwa 5 mm nach vorne.

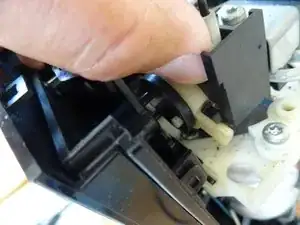

Ziehe die Vorderseite etwa 1 cm nach vorne, bis sich die Stifte des Drehknops aus der runden Platte lösen. Ziehe dann den Schlitten mit der Heizpatrone etwa 2 cm weit heraus.

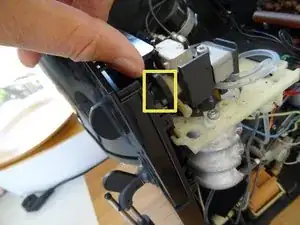

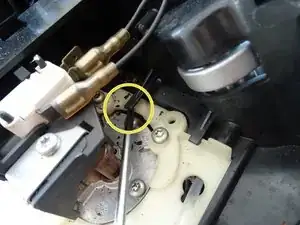

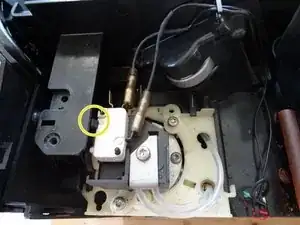

Der Mikroschalter wird von einer schwarzen Kunstoffraste festgehalten. Drücke die Raste nach links und hebe den Mikroschalter heraus. Die Kabel können angeschlossen bleiben.

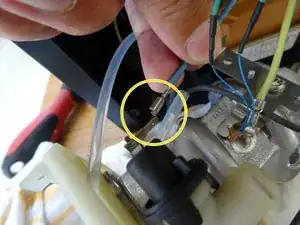

Ziehe die Klammer am Druckschlauch, der vom Auslaufventil abgeht heraus.

Löse den Druckschlauch ab. Achte auf die kleine Dichtung, sie bleibt wahrscheinlich im Ventil hängen. Es ist gut, sie beim Zusammenbau durch eine neue zu ersetzen.

Ziehe jetzt den Schlitten mit der Heizpatrone ganz heraus und lege sie auf den Arbeitstisch.

Ziehe die Klammer am Schlauch zum Dampfauslass ab.

Löse den Druckschlauch ab. Achte auf die kleine Dichtung, sie bleibt wahrscheinlich im Ventil hängen. Es ist gut, sie beim Zusammenbau durch eine neue zu ersetzen.

Das gelb-grüne Erdungskabel ist mit einer Kreuzschlitzschraube befestigt. Drehe sie heraus und löse das Kabel.

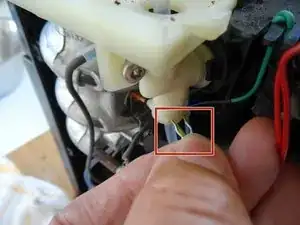

Ziehe den Kabelschuh mit dem blauen Kabel von der Heizung ab.

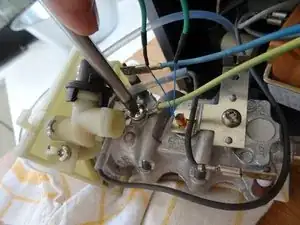

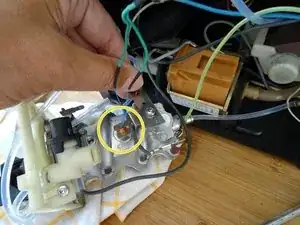

Drehe die Schraube heraus, hebe das Blech mit dem Thermofühler hoch und entferne ihn.

Löse die Torx 15 Schraube am Halteblech der Thermosicherung.

Löse die Thermosicherung vom Thermoblock ab.

Ziehe den Kabelschuh vom grauen Kabel an der Heizung ab.

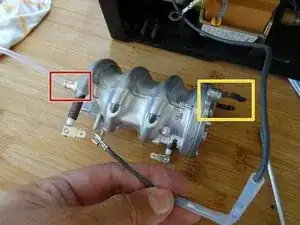

Die Heizpatrone ist frei.

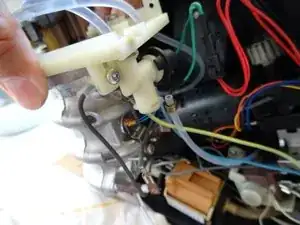

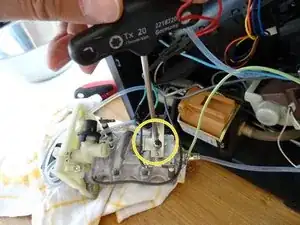

Drehe die lange Torx 20 Schraube oben am Dampfventil heraus.

Ziehe das Dampfventil vorsichtig ab.

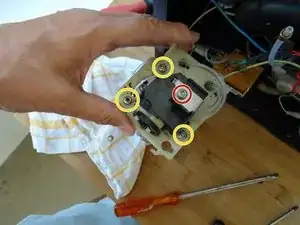

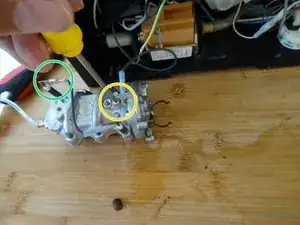

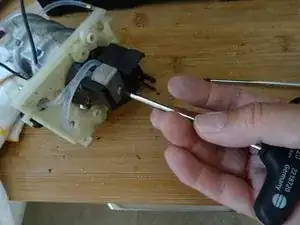

Wenn das Dampfventil abgenommen ist, kannst du endlich den Schlitten ablösen. Drehe dazu drei Torx 20 Schrauben heraus.

Das ist die Schraube am Dampfventil, die du schon im letzten Schritt entfernt hast.

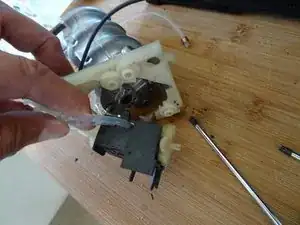

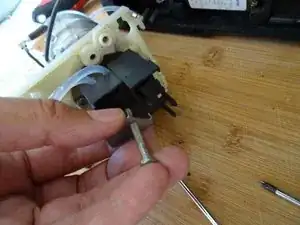

Die Klammer für den Drehknopf am Dampfventil ist mit einer Torx 15 Schraube befestigt. Drehe sie heraus, nimm die Klammer ab und übertrage sie auf das Neuteil, falls nötig.

Der Druckschlauch ist am unteren Ende der Heizpatrone mit einem Legris Anschluss befestigt. Drücke den Druckschlauch mit den Fingern kräftig zur Heizpatrone hin. Drücke jetzt den kleinen Ring am Ende des Legris Anschlusses ebenfalls zur Heizpatrone hin und ziehe gleichzeitig den Druckschlauch ab.
