Jura IMPRESSA J5 Brühgruppe ausbauen

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt dir, wie du die Brühgruppe ausbauen kannst.

  1. 5A3N3eIFx1Heb6bk

    • Ziehe den Netzstecker!

    • Entferne den Wassertank und die Tropfschalen. Hole alle Kaffeebohnen aus dem Vorratsbehälter.

  2. NnJLAJL5Waio4LED
    NnJLAJL5Waio4LED
    MyFN3qCcLTiNZAjA
    aYMCGjP5cv5hDRrI

    • Klappe den Deckel über dem Bohnenbehälter hoch.

    • Drehe die beiden Schlitzschrauben im Bohnenbehälter heraus. Die Schrauben haben einen Haltering aus Gummi und fallen nicht heraus.

    • Entnimm den Bohnenbehälter.

    Bei mir war nur die auf dem Foto gezeigte Schraube vorhanden, habe dann die 2. gesucht....gab es aber nicht. Es scheint also mehrere Ausbaustufen der Maschine zu geben ;-)

    Michael -

  3. fJTEv1VUwR6FLwcK
    fJTEv1VUwR6FLwcK
    rYXVYklCURWX2Ptg
    BYCTUfTmCFJlRVUP

    • Die obere Abdeckung ist mit Ovalkopfschrauben befestigt. Drehe sie heraus.

    • Diese Schrauben haben einen ovalen Kopf, der sie wie Nieten aussehen lässt. Man braucht zum Öffnen einen speziellen Schlüssel oder das Bit von iFixit. Hier eine Anleitung zum Selbstbau. Zur Not geht es auch mit einer Spitzzange. Jura will uns aus unseren eigenen Maschinen heraushalten!

  4. XhEyioaXnDWvOcGt

    • Entferne auch die beiden Ovalkopfschrauben unter dem Pulverfachdeckel.

  5. onsZxhFViRsLBdJD

    • Nun kannst du die obere Abdeckung ringsum freihebeln.

    • Hebe die obere Abdeckung ab, das klemmt meistens etwas.

    • Benutze Plastikwerkzeuge, damit keine hässlichen Kratzer entstehen.

  6. qsrIFw4HEXHqPV5j
    qsrIFw4HEXHqPV5j
    OaGyR6I1bUHSEBEE

    • Stelle die Maschine so, dass die Rückseite zu dir zeigt.

    • Drehe das Jurazeichen wenige Grad gegen den Uhrzeigersinn. Wenn es schwer geht, dann benutze einen kleinen Saugheber.

    • Entferne das Jurazeichen.

  7. ybTTAN11tacVvWDD
    ybTTAN11tacVvWDD
    4YKywEJGnYEHcUvA
    NcVPJ1CRPusSjnkU

    • Unter dem Zeichen findest du zwei Torx T15 Schrauben. Drehe sie heraus.

    • Ziehe die Chromblende zuerst vorsichtig oben ein wenig heraus, drücke sie dann nach unten und lege sie zur Seite.

  8. KZsGEt26JpDfYFGy

    • Entferne die Torx T15 Schraube am Seitenteil mit dem Wasserbehälter.

  9. DqJEW6f1OySwDPFo
    DqJEW6f1OySwDPFo
    WuooxRL2D2aJcL3i

    • Ziehe das rechte Seitenteil ein wenig zur Rückseite hin.

    • Nimm das Seitenteil ab.

  10. WLyIqGTDcKpqokZo

    • Ziehe das linke Seitenteil ein wenig zur Rückseite hin und nimm es ab.

  11. 3Fs44iIVgXgScCvC
    3Fs44iIVgXgScCvC
    gcQIBOJdAWPCNZhn

    • Die Brühgruppe befindet sich auf der linken Seite der Maschine.

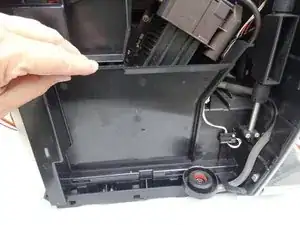

  12. yoIFZxQSCF6KQLRo
    yoIFZxQSCF6KQLRo
    TMBNntnJhspLPDf4

    • Die Abdeckung über der Brühgruppe ist ganz leicht eingerastet. Hebe sie heraus.

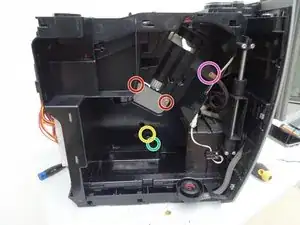

  13. OkwDQw2uBELUWdES

    • Bei diesem Bild ist die Brühgruppe schon entnommen und du kannst gut sehen, wie sie angeschlossen ist:

    • Zwei Torx T15 Maschinenschrauben

    • Eine Torx T15 Schraube

    • Der Heißwassereinlauf ist eingesteckt.

    • Der Schlauch mit dem Kaffeeauslauf ist oben aufgesteckt.

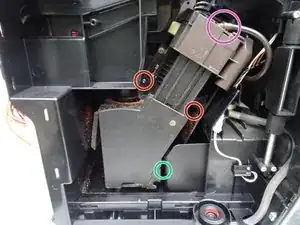

  14. hKLXsHgR5y2bXOqV

    • Drehe die beiden Torx T15 Maschinenschrauben heraus.

    • Drehe die Torx T15 Schraube unten am Heißwasserzulauf heraus.

    • Ziehe den Kaffeeauslaufschlauch ab.

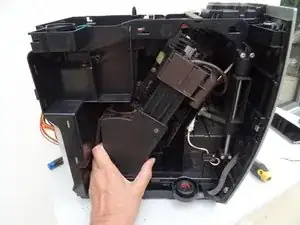

  15. GDXI6iwTfocKLWow

    • Ziehe die Brühgruppe zuerst unten vor, hebe sie dann nach unten aus der Maschine heraus.

    • Wenn du die Brühgruppe zerlegen willst, um sie zu reinigen und neue Dichtungen einzubauen, kannst du diese oder diese Anleitung verwenden.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
