Einleitung
Der Ausbau und Austausch des Magneten für das Drainageventil ist recht einfach. Wenn das Drainageventil nicht richtig geöffnet wird, ist das wahrscheinlichste Fehlerbild folgendermaßen: nach dem Spülen wird der Druck nicht von der Brühgruppe genommen, der Brühgruppenmotor versucht weiter zu arbeiten, hört sich sehr gequält an. Dieser Vorgang wiederholt sich einige Male.
-
-
Drehe die Maschine mit dem Rückseite zu dir.
-
Das Jurazeichen muss entfernt werden, verdrehe es dazu einige Millimeter gegen den Uhrzeigersinn.
-
Hebe das Jurazeichen heraus.
-
-
-
Unter dem Jurazeichen befinden sich zwei Schrauben mit einem Ovalkopf. Sie müssen herausgedreht werden.
-
Diese Schrauben haben einen ovalen Kopf, der sie wie Nieten aussehen lässt (Bild 2). Man braucht zum Öffnen einen speziellen Schlüssel oder das Bit von iFixit. Hier eine Anleitung zum Selbstbau. Zur Not geht es auch mit einer Spitzzange. Jura will uns aus unseren eigenen Maschinen heraushalten!
-
-
-
Drehe die Torx T15 Schraube an der Vorderwand des Seitenteils heraus.
-
Im Seitenteil befindet sich ein Deckel über der Brühgruppe. Der Deckel ist oben mit zwei Ovalkopfschrauben befestigt. Drehe sie heraus und entnimm den Deckel.
-
Die Brühgruppe wird sichtbar.
-
-
-
In diesem Schritt soll die obere Abdeckung entfernt werden.
-
Entferne den Pulverschacht und alle Kaffeebohnen.
-
Die Abdeckung ist mit drei Torx T15 Schrauben befestigt. Du findest sie leicht unter den Abdeckungen, auch der kleinen Abdeckung links hinten.
-
Drehe auch die beiden Kreuzschlitzschrauben am Bohnenbehälter heraus und entnimm den Bohnenbehälter.
-
Hebe die Abdeckung nach oben heraus.
-
-
-

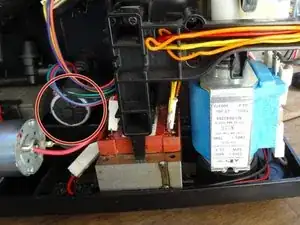

Der Magnet ist mit einer Halterung befestigt, die von zwei Torx T10 Schrauben gehalten wird
-
Drehe die beiden Schrauben heraus.
-
Nimm die Halterung ab
-

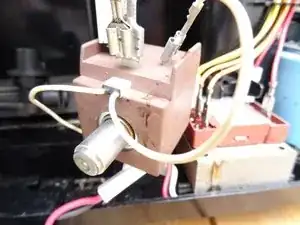

Hole den Magneten heraus.
-

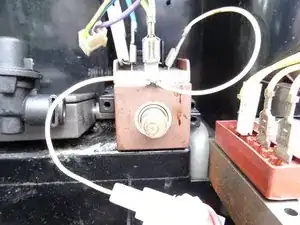

Löse die Kabel am Magnet ab.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
