Einleitung

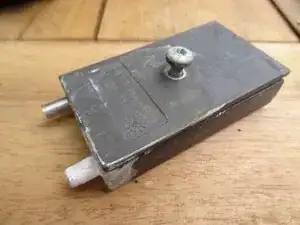

Wenn im vorderen rechten Bereich unter der Bodenplatte Wasser heraustropft, musst du untersuchen, wo es herkommt. Schaue auf die beiden Durchlauferhitzer und ihre Schläuche. Wenn alles trocken ist, könnte auch der etwas unscheinbare Wärmetauscher ganz unten undicht sein. Er besteht aus Leichtmetall, sein Deckel hat nur eine Schraube in der Mitte. Der Deckel kann sich verziehen und ist nur schwer abzudichten. Abhilfe schafft ein neuer Wärmetauscher. Damit du besser herankommst, muss zuerst der Motor, das Keramikventil und der Magnet für das Drainageventl gelöst werden, ihre Kabel können noch angeschlossen bleiben.
Ersatzteile
-
-
Drehe die Maschine mit dem Rückseite zu dir.
-
Das Jurazeichen muss entfernt werden, verdrehe es dazu einige Millimeter gegen den Uhrzeigersinn.
-
Hebe das Jurazeichen heraus.
-
-
-
Unter dem Jurazeichen befinden sich zwei Schrauben mit einem Ovalkopf. Sie müssen herausgedreht werden.
-
Diese Schrauben haben einen ovalen Kopf, der sie wie Nieten aussehen lässt (Bild 2). Man braucht zum Öffnen einen speziellen Schlüssel oder das Bit von iFixit. Hier eine Anleitung zum Selbstbau. Zur Not geht es auch mit einer Spitzzange. Jura will uns aus unseren eigenen Maschinen heraushalten!
-
-
-
Drehe die Torx T15 Schraube an der Vorderwand des Seitenteils heraus.
-
Im Seitenteil befindet sich ein Deckel über der Brühgruppe. Der Deckel ist oben mit zwei Ovalkopfschrauben befestigt. Drehe sie heraus und entnimm den Deckel.
-
Die Brühgruppe wird sichtbar.
-
-
-
In diesem Schritt soll die obere Abdeckung entfernt werden.
-
Entferne den Pulverschacht und alle Kaffeebohnen.
-
Die Abdeckung ist mit drei Torx T15 Schrauben befestigt. Du findest sie leicht unter den Abdeckungen, auch der kleinen Abdeckung links hinten.
-
Drehe auch die beiden Kreuzschlitzschrauben am Bohnenbehälter heraus und entnimm den Bohnenbehälter.
-
Hebe die Abdeckung nach oben heraus.
-
-
-
Der Antriebsmotor ist mit zwei Torx T20 Schrauben befestigt.
-
Drehe die beiden Schrauben heraus.
-
Hole den Motor heraus.
-
An der Motorwelle befindet sich der Encoder, der die Umdrehungen zählt. Ziehe den Stecker vom Encoder ab
-
-
-
Der Motor ist nur noch mit zwei Kabeln angeschlossen. Wenn du ihn ganz austauschen willst, musst du den Kabeln folgen und sie abtrennen. Du kannst sie auch durchschneiden und verlöten, achte aber auf eine gute Isolierung, z.B. mit Schrumpfschlauch.
-
-
-
Das Keramikventil ist nur eingeschoben. Löse die Rasten unten am weißen Kunstoffsockel und schiebe das Ventil nach rechts.
-
Hebe das Ventil heraus.
-
Löse alle Anschlüsse und entferne das Ventil.
-
-
-
Der Magnet ist mit einer Halterung befestigt, die von zwei Torx T10 Schrauben gehalten wird
-
Drehe die beiden Schrauben heraus.
-
Nimm die Halterung ab
-
Hole den Magneten heraus.
-
Löse die Kabel am Magnet ab.
-
-
-

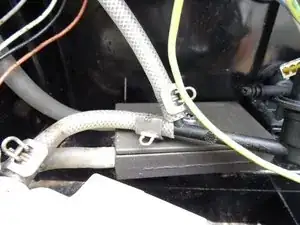

Der Wärmetauscher befindet sich unten im Gerät.
-

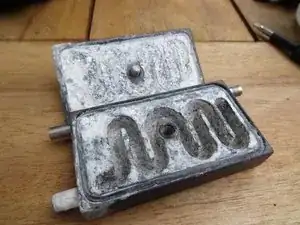

Die beiden Bilder zeigen überall Kalkspuren. Der Wärmetauscher war nicht mehr dicht.
-

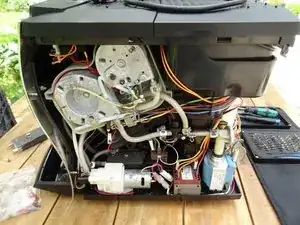

Um besser an ihn heranzukommen, solltest du das Keramikventil, den Motor und den Magnet für das Drainageventil ausbauen, alle Arbeiten sind recht leicht durchzuführen.
-
Wir gehen davon aus, dass das schon passiert ist.
-
-
-
Über dem Wärmetauscher verläuft eines der Auslassventile. Es ist viel bequemer, wenn du die Klammer am Auslassventil herausziehst und das Auslassventil ablöst. Achte auf den O-Ring.
-

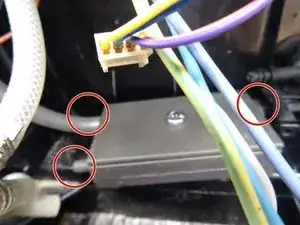

Ziehe die drei Schläuche ab und hebe den Wärmetauscher nach oben heraus.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
