Kindle 4 Bildschirm ersetzen

Geschrieben von: Francis Santens
  • Kommentare: 19
Kindle 4 Bildschirm ersetzen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

1 - 2 Stunden

Einleitung

Der Bildschirm des Kindle 4 war kaputt. Dies konnte man dies von vorn nicht sehen, aber die Hälfte des Bildschirms war eingefroren und funktionierte nicht mehr. Wir bestellten einen neuen Bildschirm bei: aliexpress

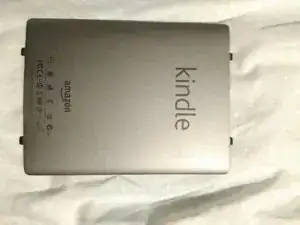

  1. PsMJgfJCoJembVbh
    PsMJgfJCoJembVbh
    f2cXWRJUKY2n3aUj

    • Entferne die Rückseite des Kindle.

    • Die Rückseite ist in der Mitte an die Batteriehalterung (aus Metall) mit doppelseitigem Klebeband angeklebt. Zudem ist sie mit zwei Tabs an jedem Ende befestigt. Die Tabs an der oberen und unteren Seite sind in das Gehäuse eingesteckt, wenn du also mit Gewalt arbeitest, kann etwas abbrechen.

    • Wenn du das Teil entfernt hast, benutze einen Föhn auf mittlerer Stufe um das doppelseitige Klebeband einfacher entfernen zu können.

    • Achte auf statische Elektrizität, denn sie kann dein Gerät zerstören! Entlade zuerst deinen Körper, indem du einen Heizkörper berührst (blankes Metall) oder mit einem Anti-Statischen-Armband arbeitest.

    • Beginne mit dem Öffnen der Rückseite an den Seiten. Drücke ein Messer oder eine Pinzette tief in die Mitte der Abdeckung und drehe dein Werkzeug um die verklebte Rückseite zu lösen. Tue dies nicht neben den seitlichen Buttons, weil du sonst die Kabel der Buttons durchtrennen könntest.

    • Wenn du weitere Hilfe benötigst, schau dir dieses Video von Minute 0:33 bis 2:00 an: Video

    Do not remove back cover before Step 4! You might break clips! Start with front cover and you will be able to safely free them.

    Viktar Simanenka -

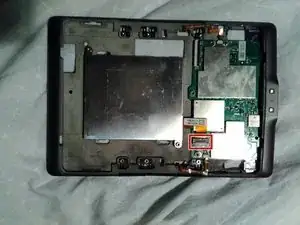

  2. CMKL22FI3DcmwIvK

    • Ziehe den Akkustecker gerade aus seinem Anschluss heraus und trenne ihn ab.

    actually you have to lift up a small plastic cover before disconnecting

    David Doan -

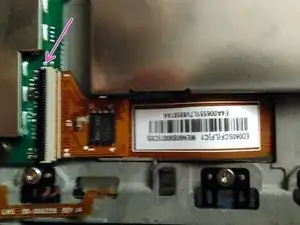

  3. uM2tLJYgfIDXFENZ

    • Jetzt wo die Rückseite des Gerätes entfernt ist, kannst du das Displaykabel abslösen. (Wie in diesem Video von Minute 3:14 bis 3:21 zu sehen.) Folge auch hier dem Video nicht weiter, da wir dies zum Austausch des Displays nicht brauchen.

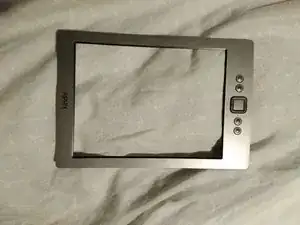

  4. TJPayLpBTCQhRJ1o

    • Entferne den vorderen Rahmen des Displays, wie in diesem Video von Minute 4:11 bis 4:48 zu sehen.

    • Folge auch hier dem Video nicht weiter, da wir dies zum Austausch des Displays nicht brauchen.

  5. FhokTFCUnP4kETTf
    FhokTFCUnP4kETTf
    PyWOj4ySDMeYyWQN

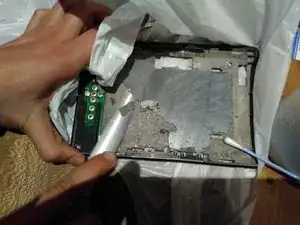

    • Das Display ist mit Klebstoff über die gesamte Fläche in das Gerät eingeklebt. Also gibt es keinen anderen Weg als das Display in Stücke zu brechen und einzeln aus der Fassung zu entfernen.

    • Beginne am besten an den Seiten und breche das Display Stück für Stück mithilfe einer Pinzette heraus. Der Klebstoff lässt sich leichter lösen, wenn er vorher mit Hilfe eines Föhns erwärmt wurde.

    • Achte auf das Verletzungsrisiko durch die zerbrochenen Displaystücke!

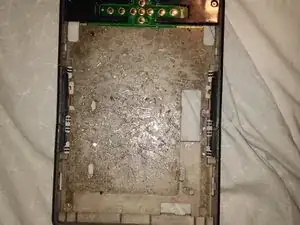

  6. jPlIlikygDJAPBUL

    • Dies ist der langwierigste Schritt. Entferne die Reste des Klebstoffes und kleine Glassplitter von der Einfassung des Displays. Der Klebstoff muss nicht vollständig entfernt werden, aber die Glassplitter müssen alle entfernt sein.

    • Du kannst den Kleber mit einem Messer von der Oberfläche abschaben. Eine Rasierklinge funktioniert am besten, aber ein normales Messer tut es auch. Du kannst auch Klebstofflöser benutzen.

    • Das Foto zeigt die Einfassung vor dem Entfernen des Klebers. Ich vergaß eines danach zu erstellen.

    I used a flux and a dryer (280 * C), the screen is easier to remove than with a degreaser

    msilin72 -

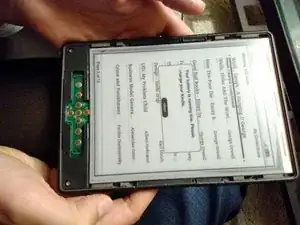

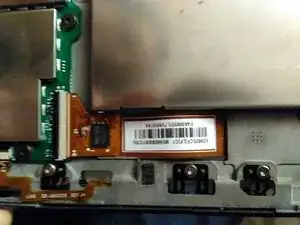

  7. JOVQ1aOSREbFU2Mg
    JOVQ1aOSREbFU2Mg
    x34V6HFY3TfG6pn3
    X1KFLoCgBkoaEQRI

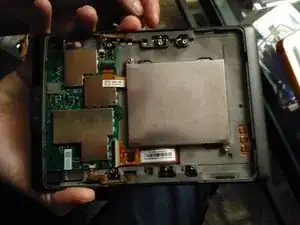

    • Lege das neue Display an seinen Platz.

    • Stelle sicher, dass die Verbinder durch die Einfassung durchgesteckt ist.

    • Verbinde den Stecker mit der Hauptplantine.

    • Teste das Gerät in dem du es anschaltest.

    Connect back the battery.

    dev -

    • Clipse die vordere und die rückseitige Abdeckung wieder fest.

Abschluss

Diese Anleitung soll dir helfen das Gerät auseinander zu bauen, den alten Bildschirm auszubauen, gegen einen neuen zu ersetzen und das Gerät danach wieder zusammen zu setzen.

Tinte & Feder

Francis Santens

Mitglied seit: 07/11/16

912 Reputation

15 Kommentare

Mine has the same issue but the replacement screens are so expensive it is not interesting to repair it :-(

Thanks anyway for the guide ;-)

weax -

having a really hard time with breaking the screen, any advice beyond what you've posted? what tools do you recommend?

melissa.cm.kong -

I just used a kitchen knife and a blow dryer. It is definitely the most time consuming part. Good luck!

Francis Santens -

I've bought ED060SCN LF instead of ED060SCF LF will it work? it is for kindle 5 but seller wrote it is good for Kindle 4 too... might be a good idea to uplug old screen and plug new in just for powering up before start removing the old imho, I will check..

FotoAmg AmgFoto -

I have no idea, I guess it its worth a try!

Francis Santens -

Followed the instructions and everything went ok. Removing the screen was very hard and I advise people doing it to take precautions with the glass as it will most likely spray all over. What I did what to cover the screen in transparent tape, so that the glass wouldn’t jump all over. I also wore gloves and protective eye gear.

hermosillaignacio -

Thanks Francis, managed to do the replacement without breaking anything!

Shan -

Hi. I have cleaned all the glue from the bezel. I haven't ordered a screen yet so before I order it I just want to know if the new screen comes with glue or how do you put it on.

Shahid Hasan -

Make sure you have a completely flat area, any bits of glass left will create a pivot point under the new glass. Buy thin double sided tape, 25mm width is good and apply to the back up f the chassis. Obviously check your replacement screen works before applying the adhesive.

Chris Halliwell -

Hi, I didn't use any glue or tape and it still works perfectly after one year and a half ;-)

Francis Santens -

thanks

heat was really helpful for the screen removal

l used a heat gun and a (woodworking) chisel

left the old glue to stick things back together with

so far so good

goat -

I struggled a lot with the removal of the old screen. I almost gave up, even though I was using the drier. Once the screen got seriously hot though, it started to come off with relative ease. Still stabbed my hand twice and pinched two fingers. But it works now!

Michele -

Thanks Francis - just completed my replacement. All worked out well!

the only issue that remains is the quality of the image. It seems like the replacement screen is not of the best quality and so there are ghost images left once in a while. It was fun though doing the repair - for sure the worst thing is removing the screen. A pain in @#$%!

Raul

Rumpelstinsy1970 -

My advice would be to remove everything with the possible exception of the battery, as you will likely destroy it in the process, before removing the screen. If you're replacing the battery as well then obviously remove this too. Dont try to peel off the page turn ribbons as you will likely damage them.

Cleaning the glass fragments and glue is best done with “nitro" thinners ot “acetone" however “acetone WILL MELT the plastic if you get it on it therefore “nitro" is better or 90 -100% alcohol at a push.

Stick the screen back on with the thinnest twin stick you can find.

Brian Kent -
