Einleitung
Diese Anleitung zeigt, wie Ersatzklebestreifen am Rückteil des Samsung Galaxy S22 oder S22+ angebracht werden.

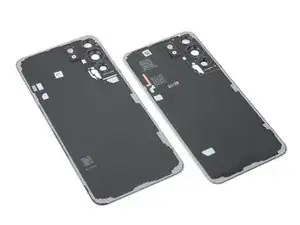

Das Rückteil besteht aus drei Teilen, die Klebeschicht befindet sich zwischen der Kamerablende und der Metallabdeckung.
Hinweis: Diese Anleitung gilt nur dann, wenn du das bisherige Rückteil wieder einbauen willst. Bei Ersatzrückteilen ist der Kleber schon dran.
-
-

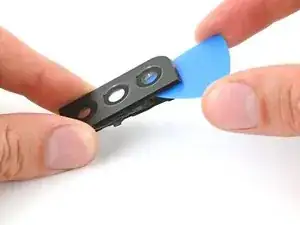

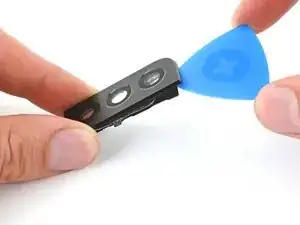

Setze ein Plektrum zwischen die Kamerablende und ihrer Metallabdeckung ein.
-
Bewege das Plektrum zwischen der Blende und der Abdeckung, um den Kleber aufzutrennen.
-

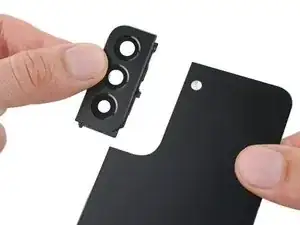

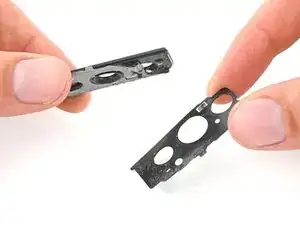

Entferne die Metallabdeckung von der Kamerablende.
-
-
-

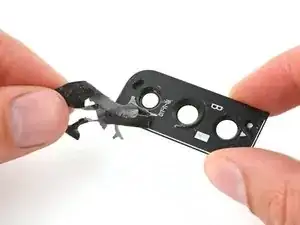

Entferne alle Kleberreste mit einer stumpfen Pinzette oder deinen Fingern von der Kamerablende.
-
-
-

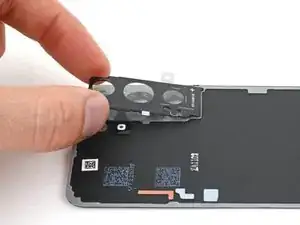

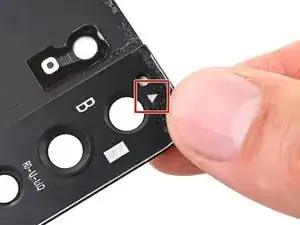

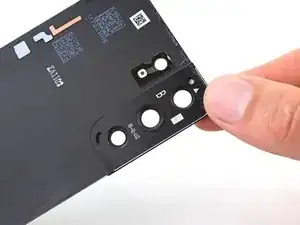

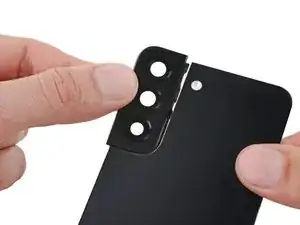

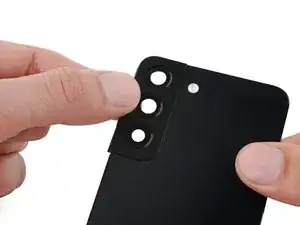

Richte die Kamerablende an der Rückseite aus, achte darauf, dass der Pfeil zur Oberkante hin zeigt.
-

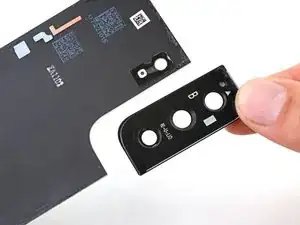

Lege die Rückseite mit der Innenseite nach oben zusammen mit der Blende auf eine gerade Oberfläche.
-
-
-

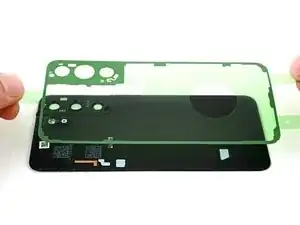

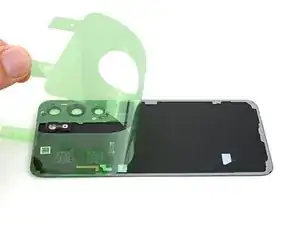

Fasse den neuen Klebestreifen an seinen Zuglaschen und richte ihn über der Rückseite und der Kamerablende aus.
-
Bringe den Klebestreifen an der Rückseite an.
-
Drücke den Klebestreifen ringsum fest.
-
-
-

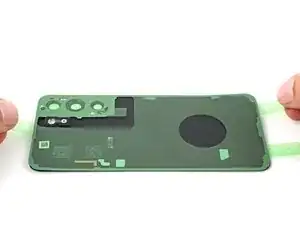

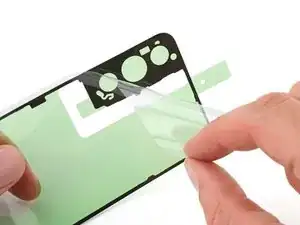

Entferne die große Schutzfolie von der Rückseite. Ziehe dafür an den Zuglaschen an der Ober- und Unterkante.
-
Entferne die weitere Schutzfolie von der Kamerablende. Ziehe dafür an der Zuglasche an der Unterkante der Blende.
-
-
-

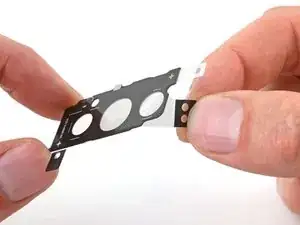

Entferne die Hauptschutzfolie von der neuen Metallabdeckung. Ziehe dafür an den schwarzen Zuglaschen.
-
-
-

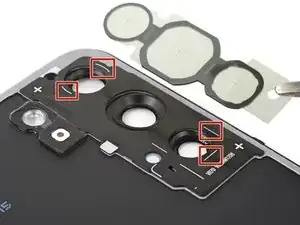

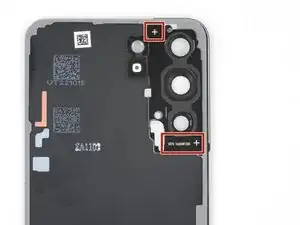

Die Metallabdeckung muss so eingebaut werden, dass die weiße Aufschrift unten an der Kamerablende ist, die beiden Kreuze in der oberen linken und unteren rechten Ecke sind.
-
Platziere die Abdeckung auf der Kamerablende und drücke sie fest.
-
Entferne die zweite Schutzfolie. Ziehe dafür an den weißen Zuglaschen.
-
-
-

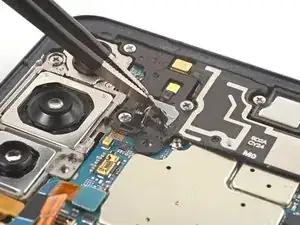

Entferne den alten Kleber an der Mikrofonöffnung unter der Blitzeinheit auf der Abdeckung der Hauptplatine.
-

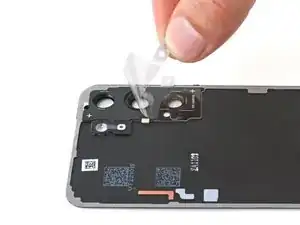

Entferne die durchsichtige Schutzfolie von dem großen L-förmigen Stück.
-
Platziere das quadratische Stück Klebestreifen über dem Ausschnitt für das Mikrofon unter der Blitzeinheit im Rückteil. Die Lasche an der blauen Schutzfolie muss nach rechts zeigen.
-

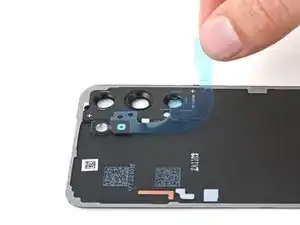

Entferne die blaue Schutzfolie.
-
-
-

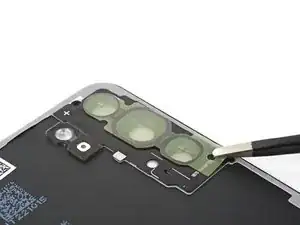

Entferne die durchsichtige Schutzfolie vom Schaumstoffstreifen für die Kamera.
-
Richte den Schaumstoff über den Ausschnitten für die Kameras aus. Der runde Teil muss oben liegen.
-
Platziere den Schaumstoff auf der Metallabdeckung. Benutze die Markierungen um die Kameraausschnitte, um ihn korrekt auszurichten.
-

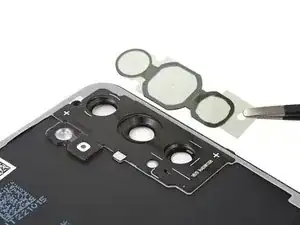

Entferne die grüne Schutzfolie.
-
-
-
Entferne die durchsichtige Schutzfolie vom Aufkleber für die Belüftungsöffnung.
-
Platziere den Aufkleber so, dass die faserige Seite nach oben zeigt und die blaue Lasche unten an der Abdeckung liegt.
-

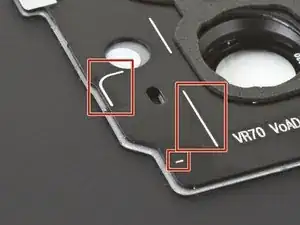

Richte den Aufkleber mit Hilfe der Markierungen auf der Abdeckung aus.
-

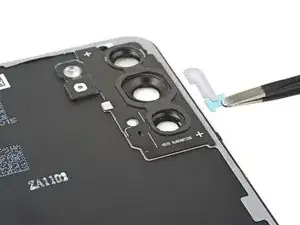

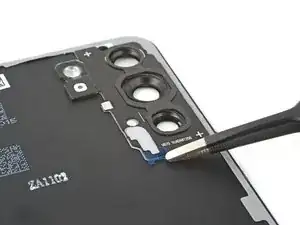

Ziehe die blaue Lasche unter dem Aufkleber heraus.
-
-
-

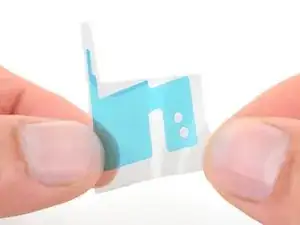

Entferne die durchsichtige Schutzfolie von dem großen zweiteiligen Aufkleber.
-
Richte den Aufkleber an den Kerben unten links an der Metallabdeckung aus.
-
Platziere den Aufkleber und drücke ihn fest.
-
Entferne die blaue Schutzfolie.
-
