Einleitung
If you need to replace some pieces (like the brusholder circuit), this guide will help you disassembling the pump.
Werkzeuge
-
-
Put the pump on the table, heading up.
-

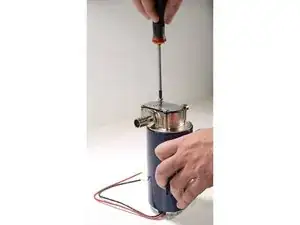

Unscrew the 4 screws with the screwdriver.
-
Remove the O-ring.
-
-
-

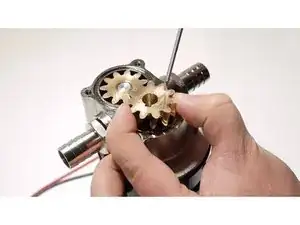

Using the flat head screwdriver apply some force between two teeth and try to lift the gear. Use the other hand or a plier (usually you don't need it) to take the first gear away.
-
Remove the second gear.
-

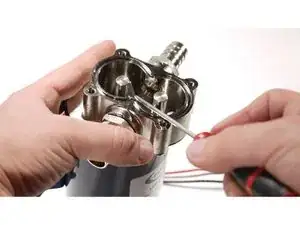

Remove the key, with the help of the flat head screwdriver: try to raise it from the bottom.
-
-
-

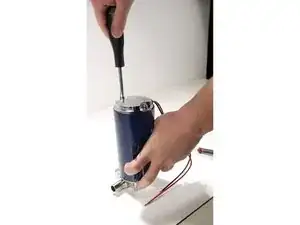

Unscrew the nuts on the back using the socket wrench screwdriver.
-
Take away the washer and the little O-rings.
-
-
-

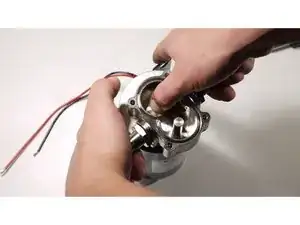

Keep your thumb on the shaft and lift the pump's head pulling from the hosefittings.
-

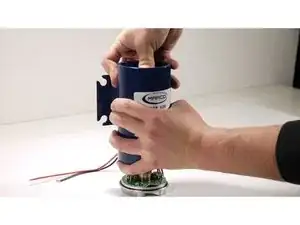

Then, again, keep your thumb on the shaft and lift the motor's stator.
-
-
-

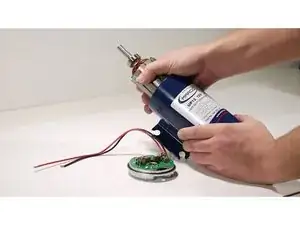

If the rotor gets stuck in the stator, push it from the bottom and pull it from the other side.
-
You need to have them separated, to assembly those back again.
-

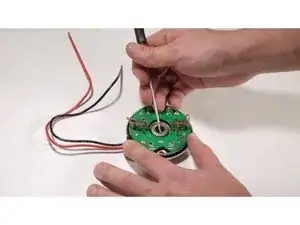

You can now pull out the bearing and the spring from the back plate, using the flat screwdriver or the rotor shaft.
-
If you need to assemble the pump, use this guide: Marco UP Series Electric Pump Assembly
