Einleitung

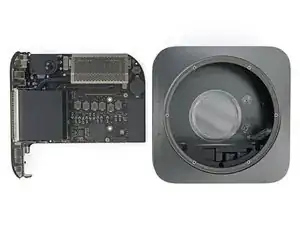

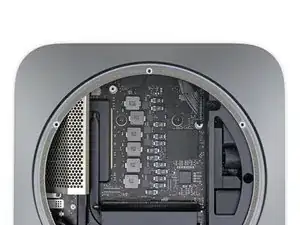

Erfahre, wie du den Arbeitsspeicher in deinem neuen 2018er Mac Mini erweitern kannst.
Der Mac Mini unterstützt bis zu 64GB RAM - du kannst dabei jede Kombination aus 8GB, 16GB oder 32GB DDR4-2666 SODIMM RAM Modulen benutzen.
Werkzeuge
Ersatzteile
-
-

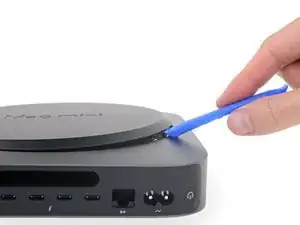

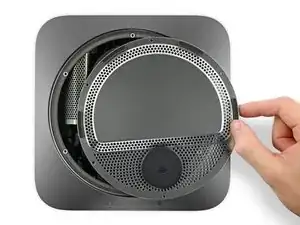

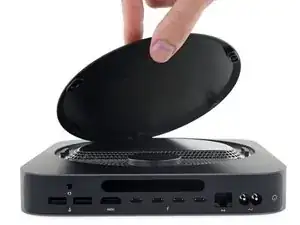

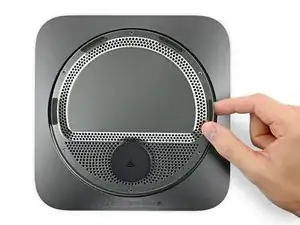

Hebe die untere Abdeckung an und entferne sie.
-
Richte sie sorgfältig so aus, dass du die Schrift "Mac mini" lesen kannst, wenn die Anschlüsse zu dir gerichtet sind.
-

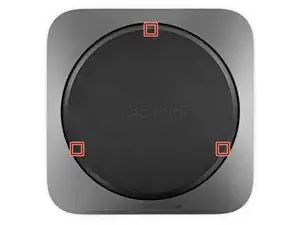

Drücke dann von oben auf die Abdeckung, bis die drei versteckten Klammern einrasten.
-
-
-

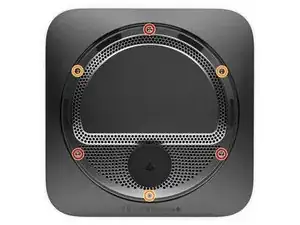

Entferne sechs Torx TR6 Sicherheitsschrauben, mit denen die Antennenplatte befestigt ist. Sie haben folgende Längen:
-
Drei 4,1 mm Schulterschrauben
-
Drei 1,8 mm Schrauben.
-
-
-

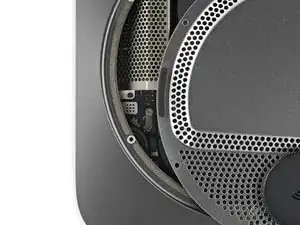

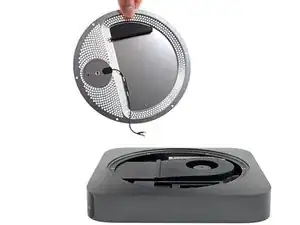

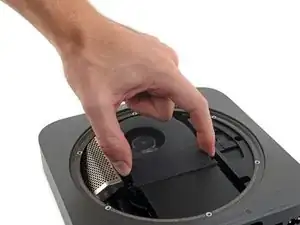

Lege den Mac Mini so, dass die Anschlüsse zu dir zeigen. Hebe dann die Antennenplatte behutsam hoch und schiebe sie etwa 2,5 cm nach rechts.
-
-
-

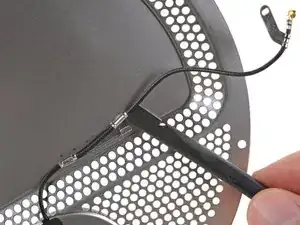

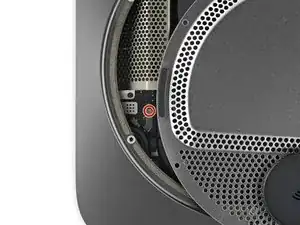

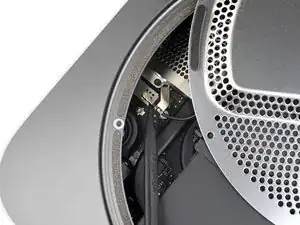

Entferne die 2,8 mm Torx T6 Schraube, die das Antennenkabel am Logic Board des Mac Mini befestigt.
-
-
-

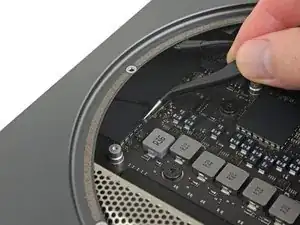

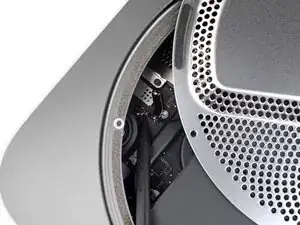

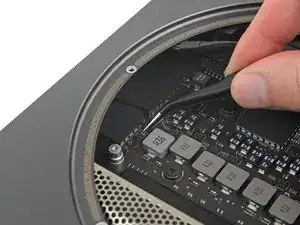

Heble vorsichtig den Stecker des Antennenkabels mit der Spudgerspitze oder einer feinen Pinzette gerade aus seinem Anschluss auf dem Logic Board hoch.
-
-
-

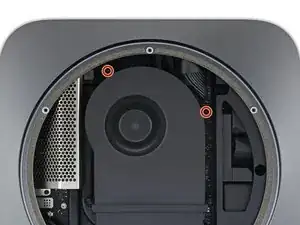

Entferne die vier 7,2 mm Torx T6 Schrauben, mit denen der Lüfter befestigt ist:
-
Zwei Schrauben, die den Lüfter am Logic Board befestigen.
-

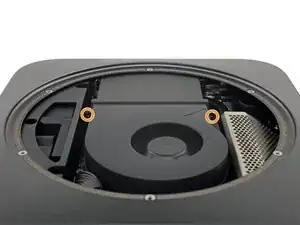

Zwei Schrauben mit Gummischultern, die den Lüfter am Lüfterkanal befestigen.
-
-
-

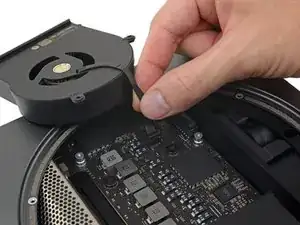

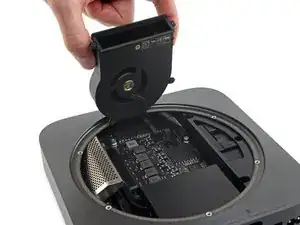

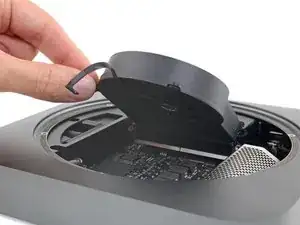

Hebe den Lüfter an der flachen Kante hoch, dort wo er auf den Abluftkanal trifft. Achte darauf, dass das Kabel darunter nicht zu stark belastet wird.
-
-
-

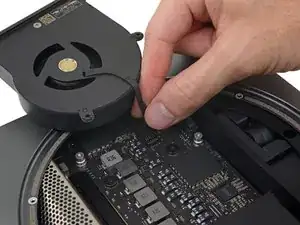

Fasse das Lüfterkabel an allen sechs Drähten an und hebe es vorsichtig hoch, damit es sich aus seinem Anschluss auf dem Logic Board löst.
-
-
-
Fasse das Kabel der Stromversorgung und hebe es hoch, um es vom Logic Board zu trennen. Wackle unter Umständen ein wenig daran, um es abzulösen.
-
-
-

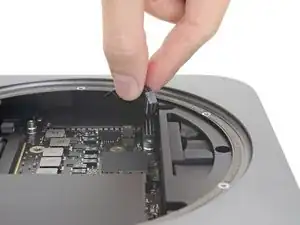

Hebe vorsichtig den Stecker der Status-LED gerade hoch und löse ihn aus seinem Anschluss auf dem Logic Board.
-
-
-
Drehe die beiden 7,5 mm Torx T10 Schrauben heraus, mit denen das Logic Board befestigt ist.
-
-
-

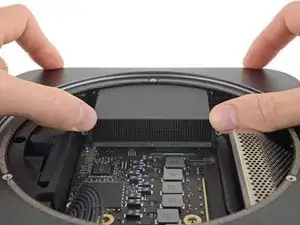

Setze die Daumen an jedem Ende des Abluftkanals über den Schraubenlöchern des Lüfters an.
-

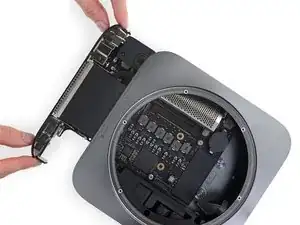

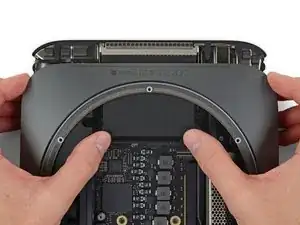

Drücke fest in Richtung der Anschlüsse, bis sich das Logic Board löst und das Logic Board aus dem Gehäuse herausgleitet.
-
-
-

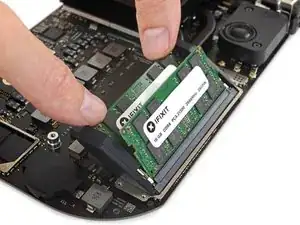

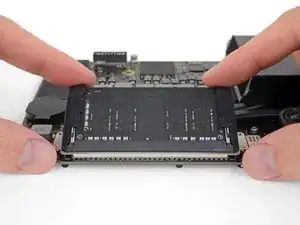

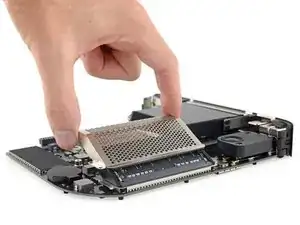

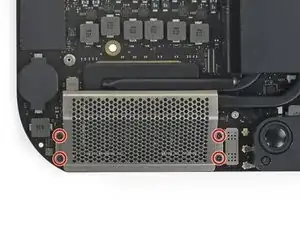

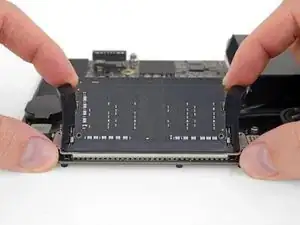

Jedes RAM Modul wird auf beiden Seiten von zwei Klammern festgehalten. Drücke die Klammern mit den Fingern vom RAM Modul weg.
-
-
-

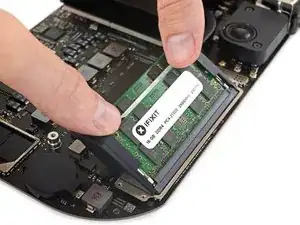

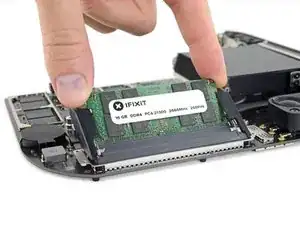

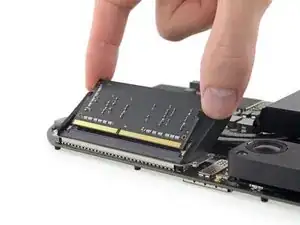

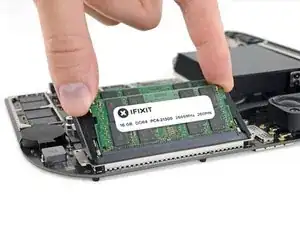

Achte darauf, dass das Modul richtig orientiert ist und der untere Einschnitt passt. Schiebe es dann im gleichen Winkel wie beim Ausbau hinein. Drücke gleichmäßig, bis die Goldkontakte nicht mehr sichtbar sind.
-
Wiederhole das Ganze für das zweite Modul.
-
-
-

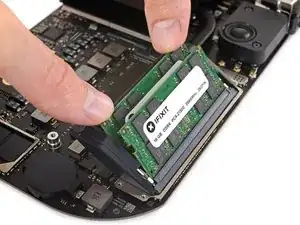

Wenn die Gummiführungen dabei die Halteklammern stören, dann drücke sie mit einer Hand vom RAM weg und bewege mit der anderen Hand das RAM an seinen Platz. Lasse dann die Führungen los.
-
Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
