MacBook Air (Modelle A1237 und A1304) Kühlkörper tauschen

Geschrieben von: Andrew Bookholt
  • Kommentare: 11
MacBook Air (Modelle A1237 und A1304) Kühlkörper tauschen

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt, wie der Kühlkörper im MacBook Air (Modelle A1237 und A1304) ausgetauscht werden kann.

  1. YdQ32CY4ZKfWaZbD

    • Ziehe den Stecker deines MacBook Air und schalte ihn vor Reparaturbeginn aus.

    • Das Gehäuseunterteil ist mit 10 Kreuzschlitzschrauben am Air befestigt. Drehe sie heraus:

    • Sechs 2,8 mm Schrauben

    • Zwei 3,8 mm Schrauben

    • Zwei 5,4 mm Schrauben

  2. 6LJgw4foS4BqQcZ4
    6LJgw4foS4BqQcZ4
    qEWO2PIUpaRF4ZMG

    • Hebe das Gehäuseunterteil in der Nähe der Lüftungsöffnungen leicht an und schiebe es in Richtung hinteres Ende des Computers. Du löst dadurch die Haltezungen.

  3. VNYlBOXhmBhhRH2n

    • Löse den Akkuanschluss, indem du ihn aus seinem Sockel ziehst.

  4. AXEt6ulWWPPhnkd4

    • Entferne folgende neun Kreuzschlitzschrauben, die den Akku befestigen:

    • Vier 2,9 mm Schrauben

    • Vier 3,8 mm Schrauben

    • Eine 7,2 mm Schraube

  5. oTSXZsxJhtSHYHDZ

    • Hebe den Akku aus dem Air heraus.

    • Wenn du einen neuen Akku einbaust, solltest du ihn nach dem Einbau kalibrieren:

    • Lade ihn auf 100% auf und lasse ihn mind. 2 weitere Stunden laden. Benutze das Gerät normal, um den Akku zu leeren. Wenn die Akkuanzeige niedrig ist, speichere deine Arbeit ab und lasse dein Laptop weiter laufen bis es sich wegen eines leeren Akkus von selbst abschaltet. Warte mind. 5 Stunden, lade dann dein Laptop ohne Unterbrechung auf 100% auf.

    • Falls du nach dem Einbau deines neuen Akkus irgendwelche Probleme oder etwas Ungewöhnliches feststellst, musst du unter Umständen den SMC deines MacBooks zurücksetzen.

  6. tEDvxLoAOkWLcUW4
    tEDvxLoAOkWLcUW4
    aGWH62rPoJV2CHgr
    vkr1D1tXGORV4pJc

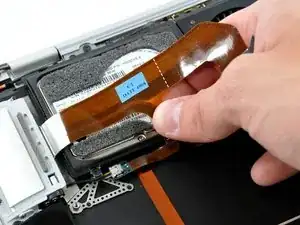

    • Löse das Flachbandkabel zu den Ports vom Logic Board indem du es an seiner schwarzen Zuglasche gerade nach oben ziehst.

    • Das Flachbandkabel zum Audioausgang ist am Gehäuse verklebt. Löse es ab.

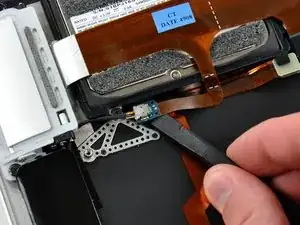

    • Heble die kleine Platine mit dem Verbinder des Audiokabels mit einem Spudger weg von der Halterung der Festplatte.

    I skipped the step (6c) of prying the audio out ribbon cable connector board off the hard drive bracket (& disconnecting it), since it doesn't come off real easily, and I didn't want to damage it. It only requires a little more care when removing the HD from it's bracket if you skip step 6c.

    amiller770 -

  7. FaQxPdBMW4FvKZ6g

    • Löse den Verbinder des Audiokabels aus seinem Sockel auf der kleinen Platine.

    This is not necessary and looks pretty risky too.

    eugene_o -

    Agreed, I encountered no issues when I skipped this on a Rev.B model.

    Kyle Milnes -

  8. fdYFJHZCNFBNPoke

    • Heble den Verbinder des Festplattenkabels vom Logic Board hoch.

    Reversing step 8 is where I ran into trouble. The replacement fan I had was slightly thicker than the original and caused the ZIF cable to work its way out of the tenuous connection it had to the SSD, resulting in a "?" missing boot drive error upon startup. Took me three tries to get it right! The difficulty is to get the drive connector to the logic board to reach and seat without pulling the other end out of the drive.

    aaronmiller -

  9. dHilYruXLwxGNxhQ
    dHilYruXLwxGNxhQ
    YYNJZaEUb6jTMknW

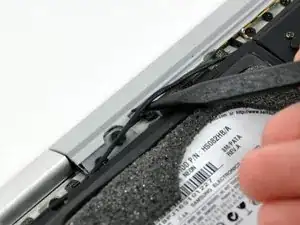

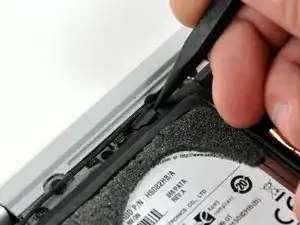

    • Fädle das Mikrofonkabel mit dem flachen Ende des Spudgers aus der Halteklammer der Festplatte.

    • Entferne jeglichen Kleber von der Schraubenabdeckung der Festplattenklammer.

  10. omakqsHgAhJZlcWd

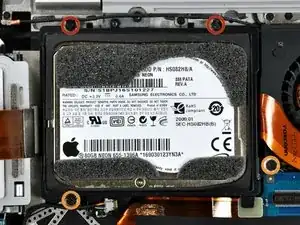

    • Die ganze Festplatteneinheit ist mit vier Kreuzschlitzschrauben am oberen Gehäuse befestigt. Drehe sie heraus:

    • Zwei 4,7 mm Schrauben

    • Zwei 3,9 mm Schrauben

    Longer screws on top.

    Adam Nelson -

    Two 3.9 mm Phillips screws.

    Two 4.7 mm Phillips screws.

    Alvaro Hermida -

    There is a cable glued to the diskframe that must be loosened with a spudger before you can remove the frame.

    oysteinalsaker -

  11. AZunO3LXTkBgQlXF

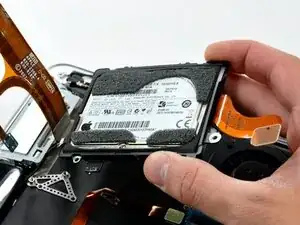

    • Hebe die Festplatteneinheit aus dem oberen Gehäuse.

    Ever since Steve Jobs died, Apple hasn't been what it used to be.

    George A. -

  12. HqIlqSAZQLZo1qCo

    • Ziehe den Stecker am Lüfterkabel mit der Spudgerspitze gerade aus seinem Anschluss auf dem Logic Board heraus.

  13. PIXEM12MAMHnPoNi
    PIXEM12MAMHnPoNi
    IEtebJJTcuQxieJI

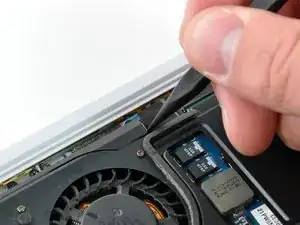

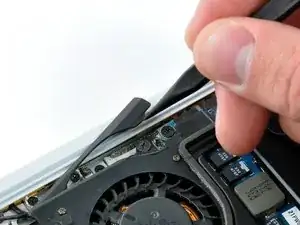

    • Schiebe mit der Spudgerspitze die Blende am Lüfter zur Seite.

  14. 4RMjwVdT5xkiR5EL
    4RMjwVdT5xkiR5EL
    dyVYKtjuJaKyYDpk

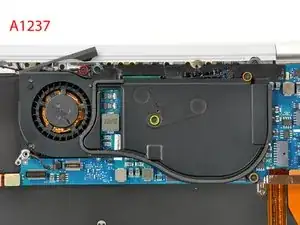

    • Wenn du die Ursprungsversion des MacBook Air (A1237) hast, dann sieh dir Bild 1 an. Entferne die folgenden Schrauben, mit denen der Kühlkörper am Logic Board befestigt ist:

    • Eine 5,9 mm Kreuzschlitzschraube

    • Zwei 1,9 mm Kreuzschlitzschrauben

    • Eine 1,9 mm Kreuzschlitzschraube

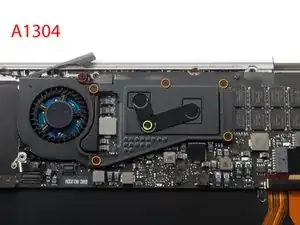

    • Wenn du die Version A1304 des MacBook Air, dann sieh dir Bild 2 an. Entferne die folgenden Schrauben, mit denen der Kühlkörper am Logic Board befestigt ist:

    • Eine 5,0 mm Kreuzschlitzschraube

    • Fünf 1,9 mm Kreuzschlitzschrauben

    • Eine 2,5 mm Kreuzschlitzschraube

    On A1237, the yellow screw is a bit longer then the two orange ones.

    Peterdk -

    I have replaced several Logic boards at this point on the A1304 model, and realized that I did not need to remove the heatsink (Steps 14 through 17). You need to remove the screws around the fan, and disconnect the microphone cable (step 19). Of course if your replacement logic board doesn't include a heatsink, you need to take it off.

    Steerpike -

  15. GkgQJnLBFEeBBsrD

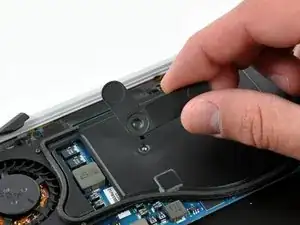

    • Hebe die Befestigungsklammer des Prozessors vom Kühlkörper ab.

  16. hLAqkMTZQRnhKqkB

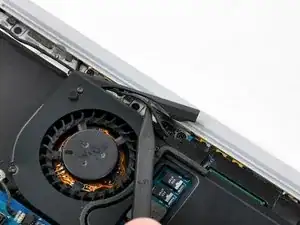

    • Löse das Mikrofonkabel aus dem Kanal im Lüfter.

  17. X6REqZyPyUAn4P1v

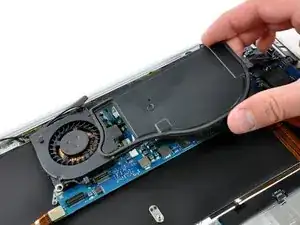

    • Hebe den Kühlkörper vom Logic Board hoch.

    • Achte beim Hochheben des Lüfters auf das Mikrofonkabel, es kann an der Oberkante des Lüfters hängen bleiben.

    • Wenn du den Kühlkörper wieder am Logic Board befestigt, musst du neue Wärmeleitpaste auftragen. Mit unserer Anleitung gelingt das leicht.

    I removed the fan at this point as well. Disconnect the small connector from the fan to the logic board and lift out the fan. Good time to blow off the dust!

    Andrea Wang -

  18. RjDIOKeSshPLDejB

    • Wenn du die Version A1304 des MacBook Air hast, dann ist der Lüfter ein separates Bauteil. Die folgenden Schritte treffen deshalb nicht zu.

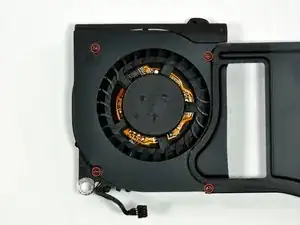

    • Entferne die vier 2,5 mm Kreuzschlitzschrauben, mit denen der Lüfter am Kühlkörper befestigt ist.

  19. AWdBFumpVCeJmjRE

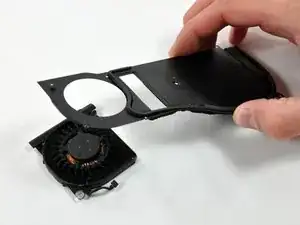

    • Hebe den Kühlkörper vom Lüfter ab.

    • Der Kühlkörper bleibt zurück.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
