MacBook Air (Modelle A1237 und A1304) Logic Board tauschen

Das Gehäuseunterteil ist mit 10 Kreuzschlitzschrauben am Air befestigt. Drehe sie heraus:

Sechs 2,8 mm Schrauben

Zwei 3,8 mm Schrauben

Zwei 5,4 mm Schrauben

Hebe das Gehäuseunterteil in der Nähe der Lüftungsöffnungen leicht an und schiebe es in Richtung hinteres Ende des Computers. Du löst dadurch die Haltezungen.

Löse den Akkuanschluss, indem du ihn aus seinem Sockel ziehst.

Entferne folgende neun Kreuzschlitzschrauben, die den Akku befestigen:

Vier 2,9 mm Schrauben

Vier 3,8 mm Schrauben

Eine 7,2 mm Schraube

Hebe den Akku aus dem Air heraus.

Wenn du einen neuen Akku einbaust, solltest du ihn nach dem Einbau kalibrieren:

Lade ihn auf 100% auf und lasse ihn mind. 2 weitere Stunden laden. Benutze das Gerät normal, um den Akku zu leeren. Wenn die Akkuanzeige niedrig ist, speichere deine Arbeit ab und lasse dein Laptop weiter laufen bis es sich wegen eines leeren Akkus von selbst abschaltet. Warte mind. 5 Stunden, lade dann dein Laptop ohne Unterbrechung auf 100% auf.

Falls du nach dem Einbau deines neuen Akkus irgendwelche Probleme oder etwas Ungewöhnliches feststellst, musst du unter Umständen den SMC deines MacBooks zurücksetzen.

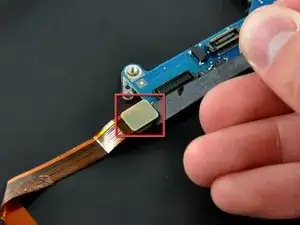

Löse das Flachbandkabel zu den Ports vom Logic Board indem du es an seiner schwarzen Zuglasche gerade nach oben ziehst.

Das Flachbandkabel zum Audioausgang ist am Gehäuse verklebt. Löse es ab.

Heble die kleine Platine mit dem Verbinder des Audiokabels mit einem Spudger weg von der Halterung der Festplatte.

Löse den Verbinder des Audiokabels aus seinem Sockel auf der kleinen Platine.

Heble den Verbinder des Festplattenkabels vom Logic Board hoch.

Fädle das Mikrofonkabel mit dem flachen Ende des Spudgers aus der Halteklammer der Festplatte.

Entferne jeglichen Kleber von der Schraubenabdeckung der Festplattenklammer.

Die ganze Festplatteneinheit ist mit vier Kreuzschlitzschrauben am oberen Gehäuse befestigt. Drehe sie heraus:

Zwei 4,7 mm Schrauben

Zwei 3,9 mm Schrauben

Hebe die Festplatteneinheit aus dem oberen Gehäuse.

Ziehe den Stecker am Lüfterkabel mit der Spudgerspitze gerade aus seinem Anschluss auf dem Logic Board heraus.

Schiebe mit der Spudgerspitze die Blende am Lüfter zur Seite.

Eine 5,9 mm Kreuzschlitzschraube

Zwei 1,9 mm Kreuzschlitzschrauben

Eine 1,9 mm Kreuzschlitzschraube

Eine 5,0 mm Kreuzschlitzschraube

Fünf 1,9 mm Kreuzschlitzschrauben

Eine 2,5 mm Kreuzschlitzschraube

Hebe die Befestigungsklammer des Prozessors vom Kühlkörper ab.

Löse das Mikrofonkabel aus dem Kanal im Lüfter.

Hebe den Kühlkörper vom Logic Board hoch.

Heble den Stecker am Audiokabel mit dem Spudger nach oben vom Logic Board weg.

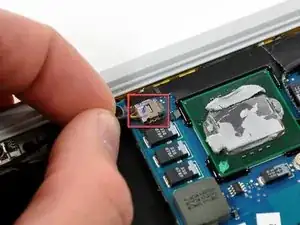

Ziehe den Stecker des Mikrofonkabels gerade aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Entferne die beiden kleinen Kreuzschlitzschrauben, mit denen die Halterung des Logic Boards am oberen Gehäuse befestigt ist.

Hebe die Halterung des Logic Boards aus dem oberen Gehäuse.

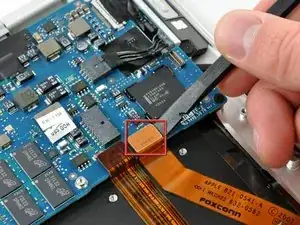

Heble die Stecker am Airport/Bluetoothkabel und Steuerkabel des Trackpads mit dem Spudger nach oben vom Logic Board weg.

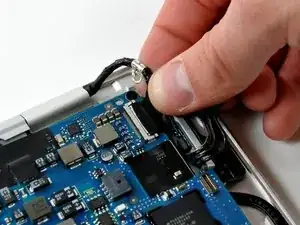

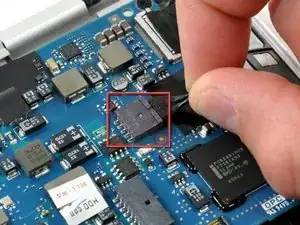

Ziehe den Stecker der Stromversorgung gerade aus seinem Anschluss auf dem Logic Board heraus und trenne ihn ab.

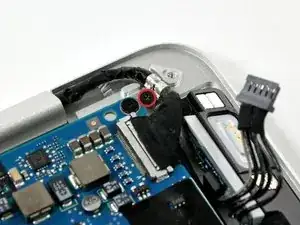

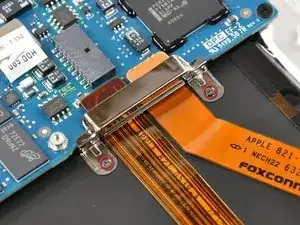

Entferne die kleine Kreuzschlitzschraube, mit der die Erdungsklammer des Display-Flachbandkabels am oberen Gehäuse befestigt ist.

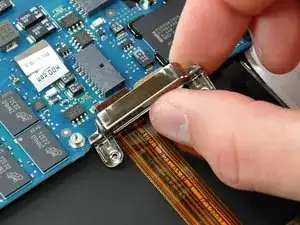

Ziehe den Stecker des Displaydatenkabels gerade aus seinem Anschluss auf dem Logic Board heraus und trenne ihn ab.

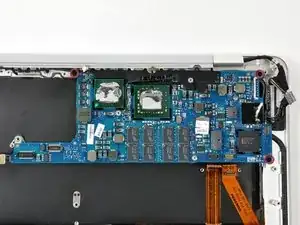

Entferne die drei Kreuzschlitzschrauben, mit denen das Logic Board am oberen Gehäuse befestigt ist.

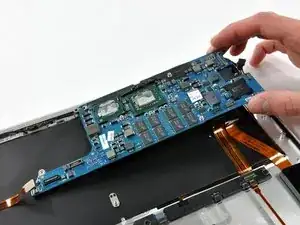

Hebe das Logic Board aus dem oberen Gehäuse heraus.
