MacBook Air 11" Anfang 2015 I/O Karte austauschen

Geschrieben von: Sam Goldheart

Kommentare: 17

MacBook Air 11" Anfang 2015 I/O Karte austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten - 2 Stunden

Einleitung

Hier wird der Austausch der I/O Karte gezeigt. Darauf befinden sich der MagSafe 2 Anschluss, eine USB Buchse und Kopfhörerbuchsen.

Werkzeuge

Ersatzteile

MacBook Air 11" (Mid 2013 to Early 2015) I/O Board

Schritt 1

Schalte den Computer aus. Lege ihn auf eine weiche Oberfläche mit der Vorderseite nach unten.
Entferne folgende Schrauben:
Zwei 8mm 5-point Pentalobe Schrauben
Acht 2,5 mm 5-point Pentalobe Schrauben
Den speziellen Schraubendreher für die 5-point Pentalobe Schrauben findest du hier.

When you say:

Remove the following ten screws:

Two 8 mm 5-point Pentalobe screws

Eight 2.5 mm 5-point Pentalobe screws

Do the 8mm & 2.5mm dimensions refer to the LENGTH of those screws, or the size of the pentalobe? That is, are there other sizes of pentalobe drivers like there are for hex, phillips and torx? When only one dimension is provided, it is usually the socket/driver size, not the screw length, maybe since the length cannot be seen when the screw is installed.

Can I suggest that you clarify your instructions so folks are confident they are only in need of _one_ pentalobe driver?

Nerdily yours,

Larry (whose iPhone 4S can now get through a day without 6 recharges thanks to ifixit.com ;-)

larryleveen - 16/05/15

The 8mm and 2.5mm are the length of the screws. One pentalobe P5 screwdriver suffices for all the screws (P5 is implicitly the size of the pentalobe screw heads).

Michael Welham - 11/06/15

I sourced all the parts from ifixit, plus a magnetic project mat which I found to be very useful for organising the teardown and reassembly.

Allen - 04/08/15

The magnetic mat is

GERARD SZAREK - 30/06/18

Keep the 2.5mm tiny screws away from the MagSafe connector as they will be attracted and sucked in to the magnet.

Frank O'Carroll - 04/11/18

A tip an old bench tech taught me that has saved me many times: I put clear “Scotch” tape over the case screws as they became “free”. The tape kept them in place while I lifted the lid off, cleaned it etc.

Michael Mee - 18/11/19

Thank you for a really smart tip! I will be using that countless more times!

Lilljedahl - 24/11/20

I’m confused about internet recovery and installing MacOS. Is all of this done before placing in the new ssd card or after. I don’t have any files that I would like to safe/transfer, is all of this necessary, if I don’t do it before placing new ssd, will I still be able to instal/upgrade macOS afterwards.

It’s an old Mac and now it won’t start or charge, I know I will have to replace battery and put new battery first and turn on Mac before doing the ssd stuff. Since it won’t effing start.

I’m really clueless about backing up old ssd, since I don’t need any files, besides MacOS(software) ,and is that related to the ssd?

AMG - 17/05/20

The answer to your question: You need to insert your SSD into the computer before internet recovery. If you start the recovery before inserting SSD, it won’t affect the setup, you won’t damage anything. But your SSD will not be detected (as there isn’t one inserted.)

Also, a little tip: If you bought a used SSD, go into Disk Utility and format the drive with the highest security level to permanently remove all of the previous files.

Also a FYI: Internet Recovery will load up Mac OS X 10.9.5 Mavericks, so I would recommend making a recovery drive from a Big Sur (or desired version) through another Mac, and a USB. You can visit this support doc: https://support.apple.com/en-us/HT201372

Hope this helps! -Dan

danielwen - 10/02/21

I got a macbook air with a damaged and swollen battery. I could remove all screws, except one 2,5 mm screw. I’m afraid it got damaged while attempting to remove it, I have no grip with the P5 pentalobe screwdriver. How can I proceed?

Robert Hermans - 29/03/21

Hi Robert!

Try some techniques found in this stripped screw removal guide. Good luck!

Arthur Shi - 30/03/21

Hello I have a macbook air they are say they do not have parts for my laptop macbook air 11 inches 2013 mid need to replace battery which one to buy

vensilver -

Hello! This is the part you want—maybe we’re not able to ship it to you if you’re out of the United States. The battery in your MacBook Air should be the same for all 11” between mid-2011 to early-2015.

Arthur Shi - 18/08/21

The smaller screws went in more easily when I put back all the screws along the hinge edge first.

Rachel Slatkin -

Schritt 2

Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe nach oben, damit es sich vom Air löst.

Schritt 3

In diesem Schritt wirst du den Akku abtrennen, damit es während der Reparatur keinen Kurzschluss gibt.
Hebele den Akkustecker an beiden kurzen Seiten mit dem flachen Ende des Spudgers hoch, um ihn aus seinem Anschluss auf dem Logic Board zu lösen.
Biege das Akkukabel ein wenig vom Logic Board weg, so dass sich der Stecker nicht versehentlich wieder mit dem Anschluss verbinden kann.

When reassembling the connector wire needs to be bent to fit.

GERARD SZAREK - 30/06/18

Schritt 4

Heble den linken und rechten Stecker am Kabel zur I/O Karte mit dem flachen Ende des Spudgers hoch und aus ihren jeweiligen Anschlüssen auf der I/O Karte heraus.

Schritt 5

Hebe das I/O Board Kabel hoch und entferne es.

Schritt 6

Drücke mit der Spudgerspitze vorsichtig abwechselnd an jeder Seite des Steckers am iSight Kamerakabel, um ihn aus seinem Anschluss auf dem Logic Board zu lösen.
Wir empfehlen, den Stecker allmählich aus dem Anschluss "herauswandern" zu lassen.

Schritt 7

Löse das iSight Kamerakabel aus der Klebeverbindung zum Lüfter.

Additionally it seems as though the display assembly I have is from an earlier model with a different built in camera. I don’t care if the camera works, could I chop the cord, power it up, and just no have a working camera?

Aidan - 03/07/19

Schritt 8

Klappe mit der Spudgerspitze vorsichtig den Sicherungsbügel am ZIF Anschluss des Lüfterkabels hoch.
Achte darauf, dass du nur an dem scharnierartigen Sicherungsbügel hebelst, nicht am Anschluss selbst.

Be sure you understand how the connector works, if you have to go and look up “apple ZIF connector” and watch a video. The one above flips up from where the tool is pointing at. Again do not damage the connector. Click the second picture to see this!

joe - 01/03/20

Schritt 9

Entferne folgende Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:
Zwei 5,5 mm Schrauben
Eine 4,6 mm Schraube
Bei einigen Modellen ist das eine 3,6 mm Schraube.

Schritt 10

Hebe den Lüfter an, aber entferne ihn noch nicht aus seiner Vertiefung im oberen Gehäuse.
Ziehe beim Entfernen des Lüfters aus dem Gerät das Flachbandkabel zum Lüfter aus seinem Anschluss heraus.

Schritt 11

Entferne folgende Torx T5 Schrauben, welche den Akku am oberen Gehäuse befestigen:
Zwei 5,2 mm Schrauben
Eine 6 mm Schraube
Zwei 2,6 mm Schrauben

Schritt 12

Wenn du am Akku arbeitest, vermeide es, ihn zu quetschen oder die sechs offenliegenden Lithium-Polymer-Zellen zu berühren.
Hebe den Akku an seiner Kante nahe des Logic Boards hoch und entferne ihn vom oberen Gehäuse.

Schritt 13

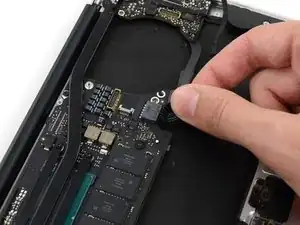

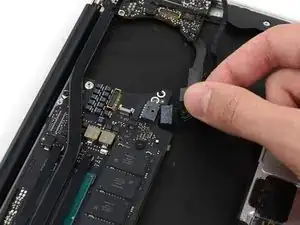

Trenne die I/O Karte, indem du das Netzkabel aus seinem Anschluss auf dem Logic Board entfernst.
Ziehe das Kabel parallel zu der Oberfläche des Logic Boards in Richtung der Vorderkante des Airs.

Schritt 14

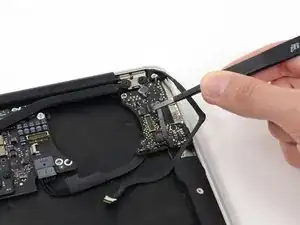

Entferne, falls notwendig, jegliches Klebeband, welches den ZIF Stecker des Mikrofonkabels verdeckt.

Schritt 15

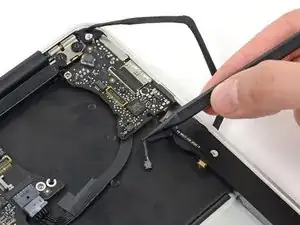

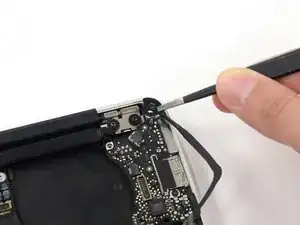

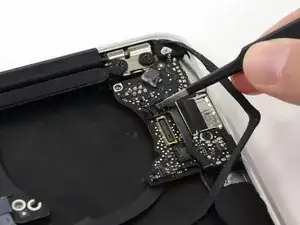

Klappe vorsichtig den Sicherungsbügel am ZIF Anschluss des Mikrofonkabels hoch.
Achte darauf, dass du nur am Sicherungsbügel hebelst, nicht am Anschluss selbst.

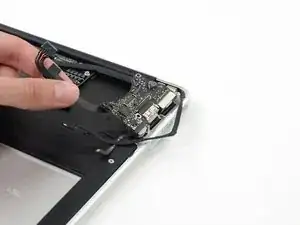

Ziehe das Mikrofonkabel gerade aus seinem Anschluss heraus.

Schritt 16

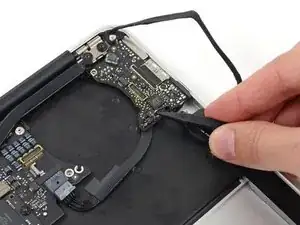

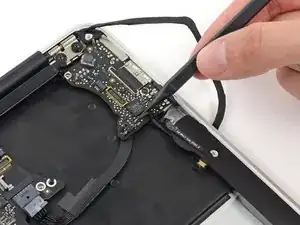

Hebele mit der Spudgerspitze unter dem Lautsprecherkabel in der Nähe des Steckers, um den Stecker gerade aus seinem Anschluss zu heben.

Schritt 17

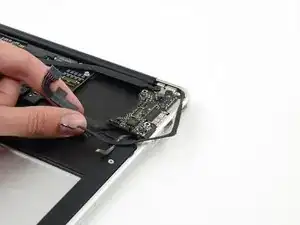

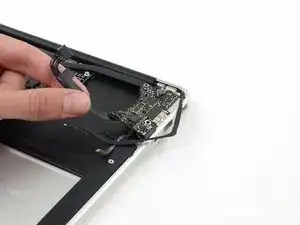

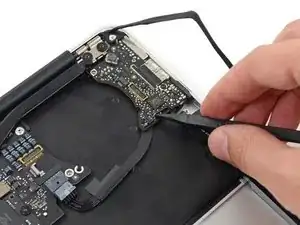

Entferne das Kabel aus der Einbuchtung in der I/O Karte.

Schritt 18

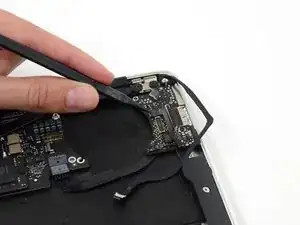

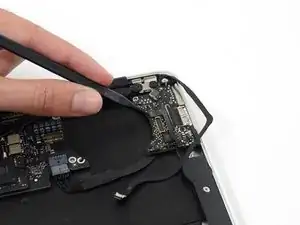

Entferne die kleine Gummidichtung in der Ecke des oberen Gehäuses nahe der I/O Karte.

Schritt 19

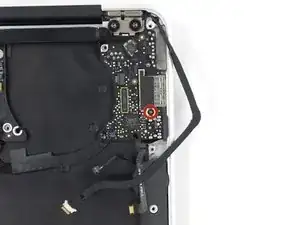

Entferne die einzelne 3,6 mm Torx T5 Schraube, welche die I/O Karte am oberen Gehäuse befestigt.
Bei manchen Modellen findest du hier eine 3,1 mm Torx T5 Schraube.
