MacBook Air 11" Mitte 2011 I/O Board austauschen

Entferne folgende Schrauben:

Zwei 8mm 5-point Pentalobe Schrauben

Acht 2,5 mm 5-point Pentalobe Schrauben

Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe nach oben, damit es sich vom Air löst.

Hebele mit dem flachen Ende eines Spudgers die beiden kurzen Seiten des Akkusteckers nach oben, um ihn von seinem Anschluss auf dem Logic Board zu lösen.

Biege das Akkukabel etwas weg vom Logic Board, so dass sich der Stecker nicht wieder versehentlich mit dem Anschluss verbinden kann.

Entferne die einzelne 2,9 mm Torx T5 Schraube, welche die SSD am Logic Board befestigt.

Hebe die SSD vorsichtig an dem freien Ende mit dem Spudger hoch, und zwar gerade nur soweit, dass du sie mit der anderen Hand fassen kannst.

Ziehe das Laufwerk aus seinem Anschluss und entferne es vom Logic Board.

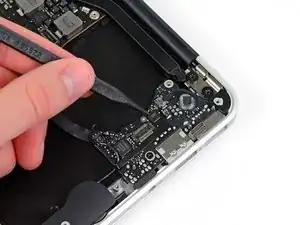

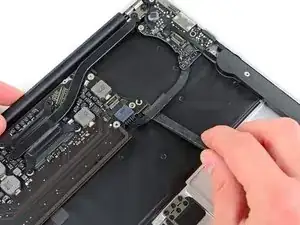

Heble den Stecker des I/O Board Kabels mit einem Spudger aus seinem Anschluss auf dem I/O Board.

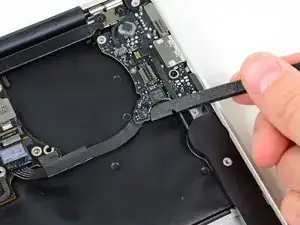

Löse das I/O Board Kabel vorsichtig von dem Kleber ab, mit dem es am Lüfter festgeklebt ist.

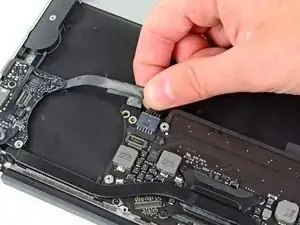

Hebe den I/O Board Stecker mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem Logic Board.

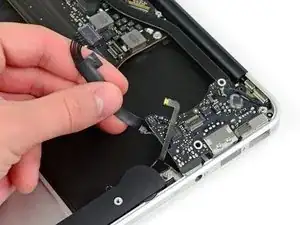

Entferne das I/O Board Kabel.

Klappe mit der Spudgerspitze vorsichtig den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels hoch.

Entferne folgende drei Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:

Zwei 5,2 mm Schrauben

Eine 3,6 mm Schraube

Hebe den Lüfter aus dem oberen Gehäuse und ziehe vorsichtig das Flachbandkabel zum Lüfter aus seinem Anschluss, während du ihn aus dem Air entfernst.

Entferne folgende fünf Torx T5 Schrauben, die den Akku am oberen Gehäuse befestigen:

Zwei 5,2 mm Schrauben

Eine 6 mm Schraube

Zwei 2,6 mm Schrauben

Hebe den Akku an der Kante an, die dem Logic Board am nächsten ist, und entferne ihn aus dem Gehäuse.

Trenne das I/O Board, indem du das Netzkabel aus seinem Anschluss auf dem Logic Board entfernst.

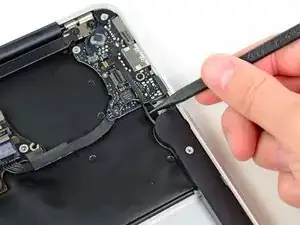

Klappe vorsichtig den Sicherungsbügel am ZIF-Anschluss des Mikrofonkabels mit der Spudgerspitze hoch.

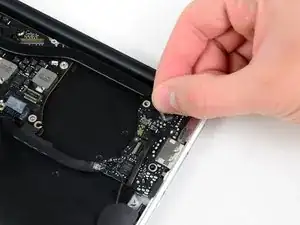

Ziehe das Flachbandkabel zum Mikrofon gerade aus dem Anschluss heraus.

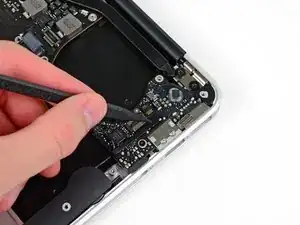

Heble mit dem flachen Ende eines Spudgers den Kabelstecker des linken Lautsprechers nach oben und aus dem Anschluss auf dem I/O Board heraus.

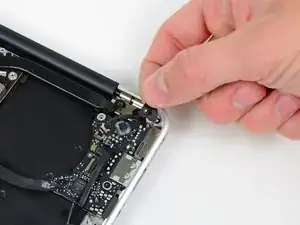

Ziehe das Kamerakabel parallel zu der Oberfläche des I/O Boards in Richtung der Rückkante des Airs, um es von seinem Anschluss zu trennen.

Entferne die kleine Gummidichtung aus der Ecke des oberen Gehäuses nahe dem I/O Board.

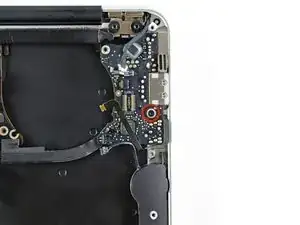

Entferne die einzelne 3,6 mm Torx T5 Schraube, welche das I/O Board am oberen Gehäuse befestigt.

Hebe das I/O Board vorsichtig von der Kante nahe am Logic Board her an und entferne es vom oberen Gehäuse.
