MacBook Air 11" Mitte 2011 oberes Gehäuse austauschen

Entferne folgende Schrauben:

Zwei 8mm 5-point Pentalobe Schrauben

Acht 2,5 mm 5-point Pentalobe Schrauben

Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe nach oben, damit es sich vom Air löst.

Hebele mit dem flachen Ende eines Spudgers die beiden kurzen Seiten des Akkusteckers nach oben, um ihn von seinem Anschluss auf dem Logic Board zu lösen.

Biege das Akkukabel etwas weg vom Logic Board, so dass sich der Stecker nicht wieder versehentlich mit dem Anschluss verbinden kann.

Entferne die einzelne 2,9 mm Torx T5 Schraube, welche die SSD am Logic Board befestigt.

Hebe die SSD vorsichtig an dem freien Ende mit dem Spudger hoch, und zwar gerade nur soweit, dass du sie mit der anderen Hand fassen kannst.

Ziehe das Laufwerk aus seinem Anschluss und entferne es vom Logic Board.

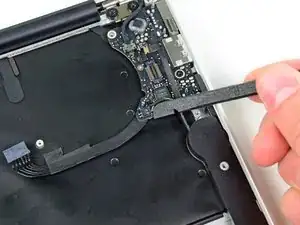

Heble den Stecker des I/O Board Kabels mit einem Spudger aus seinem Anschluss auf dem I/O Board.

Löse das I/O Board Kabel vorsichtig von dem Kleber ab, mit dem es am Lüfter festgeklebt ist.

Hebe den I/O Board Stecker mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem Logic Board.

Entferne das I/O Board Kabel.

Klappe mit der Spudgerspitze vorsichtig den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels hoch.

Entferne folgende drei Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:

Zwei 5,2 mm Schrauben

Eine 3,6 mm Schraube

Hebe den Lüfter aus dem oberen Gehäuse und ziehe vorsichtig das Flachbandkabel zum Lüfter aus seinem Anschluss, während du ihn aus dem Air entfernst.

Entferne folgende fünf Torx T5 Schrauben, die den Akku am oberen Gehäuse befestigen:

Zwei 5,2 mm Schrauben

Eine 6 mm Schraube

Zwei 2,6 mm Schrauben

Hebe den Akku an der Kante an, die dem Logic Board am nächsten ist, und entferne ihn aus dem Gehäuse.

Das Versorgungskabel der I/O Karte ist mit einer Schleife aus Klebeband am oberen Gehäuse befstigt. Löse sie mit dem flachen Ende des Spudgers.

Trenne das I/O Board ab, indem du seinen Stecker aus dem Anschluss auf dem Logic Board ziehst.

Klappe den Sicherungsbügel am ZIF Anschluss des Flachbandkabels der Tastaturbeleuchtung mit der Spudgerspitze hoch.

Ziehe das Flachbandkabel der Tastaturbeleuchtung aus seinem Anschluss heraus.

Klappe den Sicherungsbügel am ZIF Anschluss des Flachbandkabels zum Trackpad mit der Spudgerspitze oder deinem Fingernagel hoch.

Ziehe das Flachbandkabel zum Trackpad gerade aus seinem Anschluss in Richtung der Vorderkante des Air.

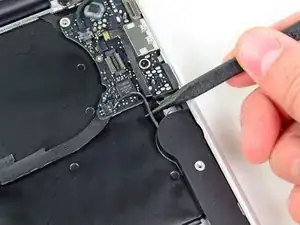

Hole das rechte Lautsprecherkabel mit der Spudgerspitze aus dem Ausschnitt im Logic Board.

Hebele den Stecker am rechten Lautsprecherkabel mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem Logic Board.

Schiebe vorsichtig einen Spudger unter die schwarze Plastikklappe, die am Sicherungsbügel des Displaydatenkabels befestigt ist, und lasse sie nach oben aufklappen, weg vom Anschluss.

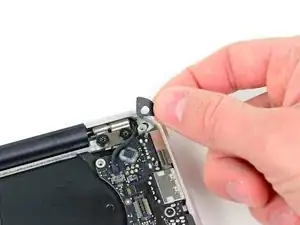

Entferne die kleine Gummidichtung in der Ecke des oberen Gehäuses nahe dem Displaydatenkabel.

Halte den Sicherungsbügel weg vom Anschluss und ziehe vorsichtig das Displaydatenkabel aus seinem Anschluss heraus.

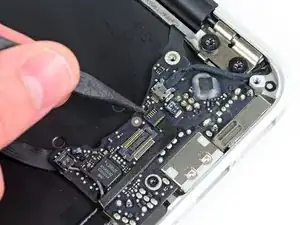

Heble beide Antennenstecker mit dem flachen Ende des Spudgers aus ihren Anschlüssen auf der AirPort/Bluetooth Karte hoch.

Hole die Antennenkabel vorsichtig aus dem Ausschnitt im Logic Board heraus.

Entferne die drei 3,6 mm Torx T5 Schrauben, welche das Logic Board am oberen Gehäuse befestigen.

Hebe die Logic Board Einheit vorsichtig aus dem oberen Gehäuse, achte dabei auf den empfindlichen Kühlkörper und darauf,dass sich keine Kabel verfangen.

Entferne die kleine Gummidichtung aus der Ecke des oberen Gehäuses nahe der I/O Karte.

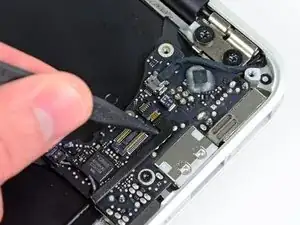

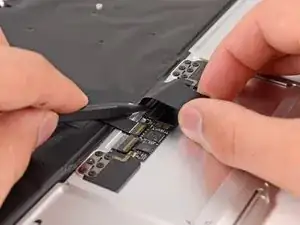

Klappe vorsichtig den Sicherungsbügel am ZIF-Anschluss des Mikrofonkabels mit der Spudgerspitze hoch.

Ziehe das Mikrofonkabel gerade aus seinem Anschluss heraus.

Hole das linke Lautsprecherkabel aus seinem Ausschnitt im I/O Board.

Hebele den Stecker des linken Lautsprecherkabels mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem I/O Board heraus.

Ziehe das Kamerakabel parallel zur Oberfläche des I/O Boards in Richtung rückseitiger Kante des Air, um es aus dem Anschluss zu lösen.

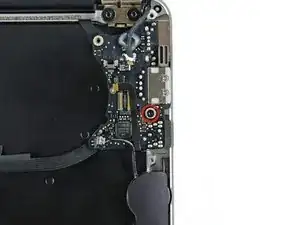

Entferne die einzelne 3,6 mm Torx T5 Schraube, welche das I/O Board am oberen Gehäuse befestigt.

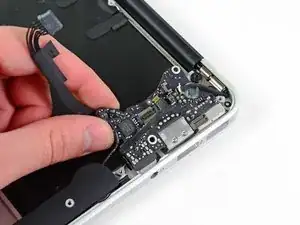

Hebe das I/O Board an der Kante nahe am Logic Board an und entferne es vom oberen Gehäuse.

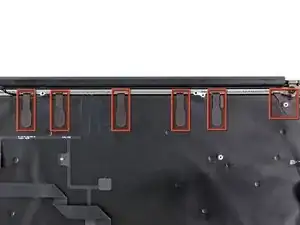

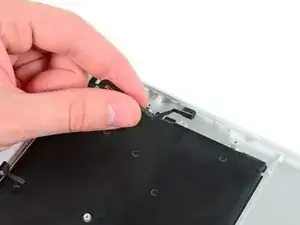

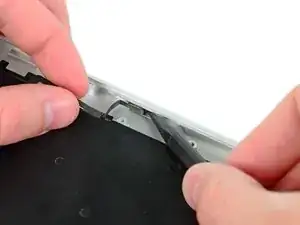

Löse die sechs Befestigungsschlaufen, die die Antennenkabel am oberen Gehäuse befestigen.

Ziehe die Befestigungsschlaufen nacheinander vorsichtig ein wenig aus den Einschnitten im oberen Gehäuse.

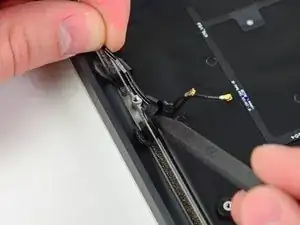

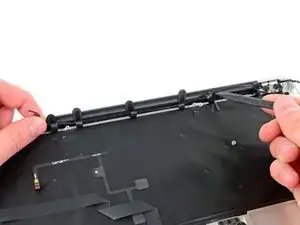

Öffne die Schlaufen mit einem Spudger, während du die Antennenkabel aus ihnen herausholst.

Wiederhole diesen Vorgang für alle restlichen Schlaufen.

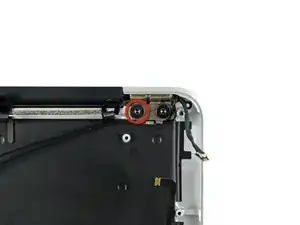

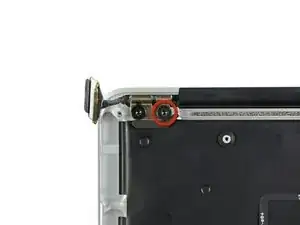

Entferne die innere 4,9 mm T8 Torx Schraube, welche jedes Displayscharnier am oberen Gehäuse befestigen (also insgesamt zwei).

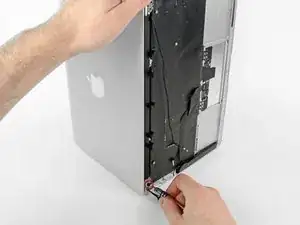

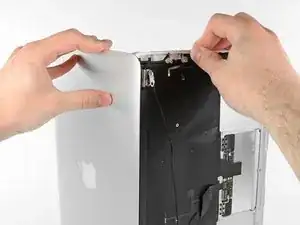

Öffne das Display, bis es senkrecht zum oberen Gehäuseteil steht und platziere es, wie auf dem Bild zu sehen ist, auf einen Tisch.

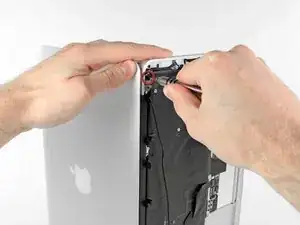

Während du das Air festhältst, entferne die übriggebliebene 4,9 mm T8 Torx Schraube von der unteren Displayklammer.

Entferne die letzte 4,9 mm T8 Torx Schraube, mit der das Display am oberen Gehäuseteil befestigt ist.

Schiebe das obere Gehäuse leicht in Richtung der Displayeinheit und drehe es dann weg von der Vorderseite der Displayeinheit.

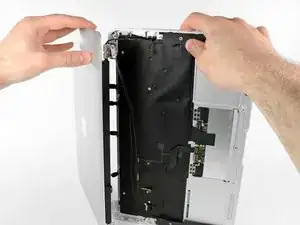

Sobald die beiden Displayscharniere frei vom oberen Gehäuse sind, entferne das Display und lege es beiseite.

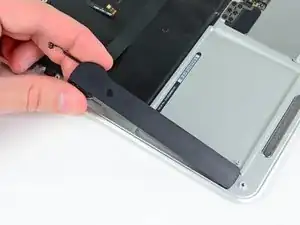

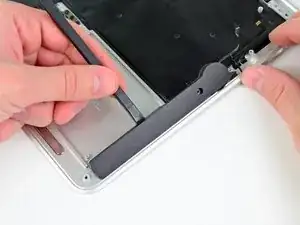

Hebele den rechten Lautsprecher mit dem flachen Ende des Spudgers aus der Klebeverbindung zum oberen Gehäuse.

Entferne den rechten Lautsprecher vom oberen Gehäuse.

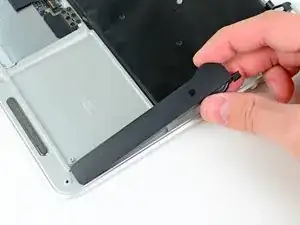

Hebele den linken Lautsprecher mit dem flachen Ende des Spudgers aus der Klebeverbindung zum oberen Gehäuse.

Entferne den linken Lautsprecher vom oberen Gehäuse.

Hebele das Mikrofon mit der Spudgerspitze weg von der Seite des oberen Gehäuses.

Entferne das Mikrofon vom oberen Gehäuse.

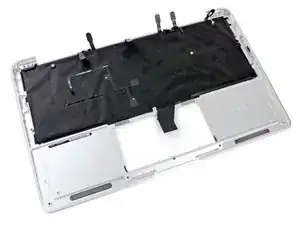

Das obere Gehäuse bleibt übrig.

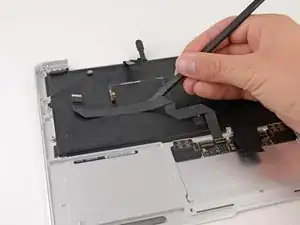

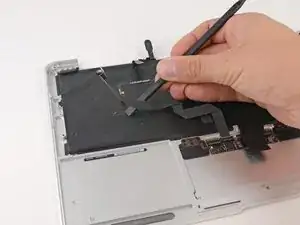

Hebe/Schiebe das Flachbandkabel zur Tastatur mit einer Hand weg vom oberen Gehäuse.

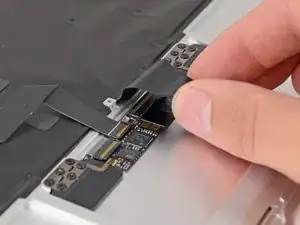

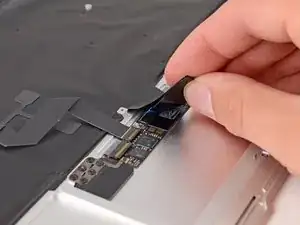

Nimm einen Spudger in die andere Hand und klappe damit den Sicherungsbügel am ZIF-Stecker hoch.

Wenn der Sicherungsbügel aufgeklappt ist, kannst du das Flachbandkabel vorsichtig aus seinem Anschluss herausziehen.

Löse das Flachbandkabel zum Trackpad mit dem flachen Ende eines Spudgers von der Unterseite der Tastatur.

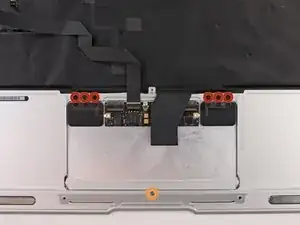

Entferne die sechs 1,5 mm Kreuzschlitzschrauben #00, welche das Trackpad am oberen Gehäuse befestigen.

Untersuche dein Ersatztrackpad. Wenn es nicht die breite T5 Schraube hat, musst du sie vom alten auf das neue übertragen.

Halte das obere Gehäuse mit einer Hand weg vom Tisch und drücke gleichzeitig das Trackpad hoch durch das obere Gehäuse.

Entferne das Trackpad vom oberen Gehäuse.

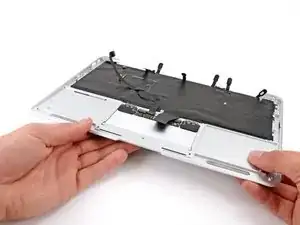

Das obere Gehäuse bleibt zurück.
