Einleitung
Diese Anleitung zeigt, wie der Touch ID Sensor/die Einschalttaste im MacBook Air (M1) von Ende 2020 ausgetauscht werden kann.
Wenn der Touch ID Sensor ausgetauscht worden ist, funktioniert Touch ID nicht mehr. Der originale Touch ID Sensor ist ab Werk mit dem Logic Board gekoppelt. Ohne Apples proprietäre Kalibrierung funktioniert ein Touch ID Sensor nicht in einem anderen MacBook - selbst wenn es ein original Apple Ersatzteil ist.
Wenn du weiterhin Touch ID Funktionalität haben willst, musst du ein gekoppeltes Logic Board mit austauschen.
-
-
Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht stilllegen. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.
-
Entferne folgende P5 Schrauben:
-
Zwei 7,9 mm Schrauben
-
Zwei 7,3 mm Schrauben
-
Sechs 2,6 mm Schrauben
-
-
-
Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.
-
Entferne das untere Gehäuse.
-
Setze es passend auf und drücke fest darauf, damit die beiden darunter versteckten Rasten einschnappen. Du solltest das hören und spüren können.
-
-
-

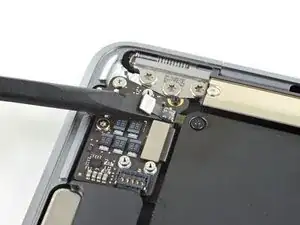

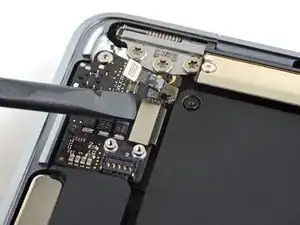

Heble den metallenen Sicherungsbügel am Akkustecker mit dem flachen Ende des Spudgers hoch und entriegelt den Akkustecker.
-

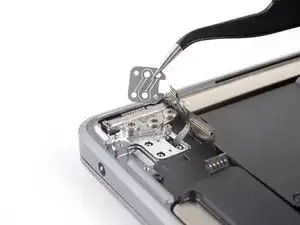

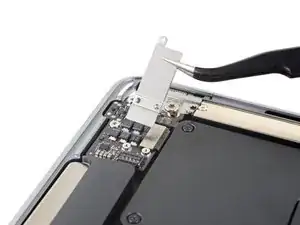

Ziehe den Sicherungsbügel senkrecht nach oben, damit der Akkustecker aus seinem Anschluss auf dem Logic Board herauskommt.
-
-
-

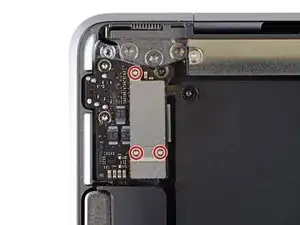

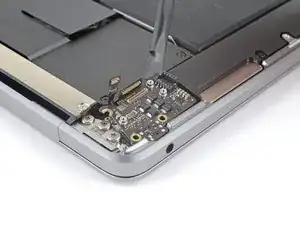

Entferne die drei 1,4 mm Torx T3 Schrauben, mit denen die Abdeckung am Stecker der Audioplatine befestigt ist.
-
-
-

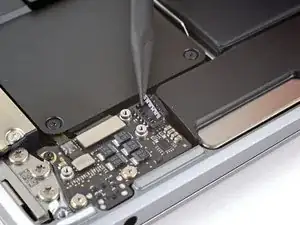

Schiebe die Spudgerspitze unter das Lautsprecherkabel und heble das Kabel zum Abtrennen nach oben.
-
-
-

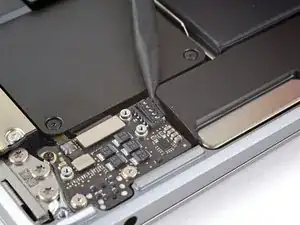

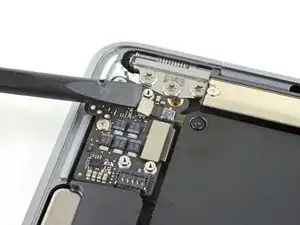

Heble das Touch ID-Kabel mit dem flachen Ende des Spudgers senkrecht nach oben und trenne es von der Audioplatine ab.
-

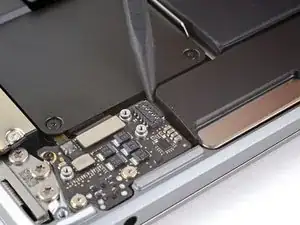

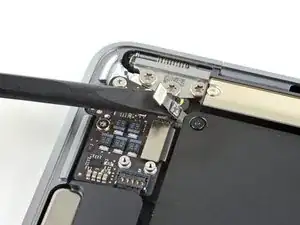

Schiebe den Spudger weiter unter das Touch ID-Kabel und löse es von der Audioplatine ab.
-
-
-
Heble den Stecker der Audioplatine mit dem flachen Ende des Spudgers von der Platine hoch.
-
-
-

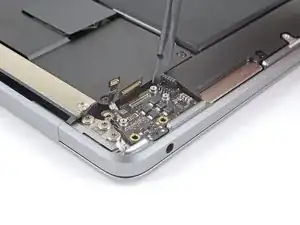

Entferne die drei Torx Schrauben, mit denen die Audioplatine befestigt ist:
-
Zwei 4,8 mm T5-Schrauben
-
Eine 2,5 mm T3-Schraube
-
-
-
Heble die Audioplatine soweit mit einem Spudger aus dem oberen Gehäuse hoch, bis du sie mit den Fingern greifen kannst.
-

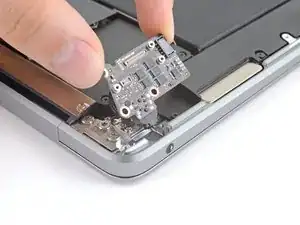

Entferne die Audioplatine.
-
-
-

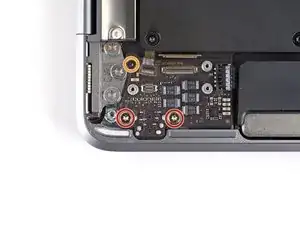

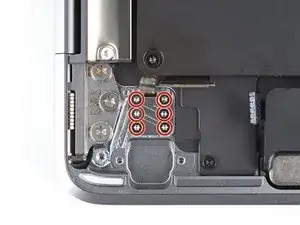

Entferne die sechs 1,6 mm Torx T3 Schrauben, mit denen der Touch ID Sensor und seine Halterung befestigt sind.
-
Vergleiche dein Ersatzteil mit dem Originalteil — möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Hat die Reparatur doch nicht den richtigen Erfolg gebracht? In unserem Forum findest du Hilfe bei der Fehlersuche.
