MacBook Air 13" (Anfang 2020) Logic Board tauschen

Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht deaktivieren. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.

Entferne folgende Pentalobe P5-Schrauben

Zwei 7,9 mm Schrauben

Zwei 7,1 mm Schrauben

Sechs 2,6 mm Schrauben

Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.

Entferne das Gehäuseunterteil.

Richte es genau aus und drücke es fest, bis die versteckten Rasten darunter einschnappen. Du solltest es fühlen und hören.

Ziehe den Aufkleber soweit vom Akkustecker zurück, dass der darunterliegende Stecker sichtbar wird.

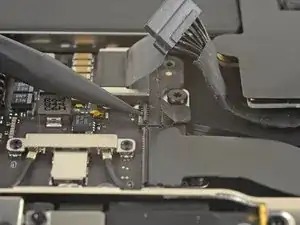

Schiebe den Akkustecker mit einem Spudger parallel zum Logic Board aus seinem Anschluss auf dem Logic Board heraus.

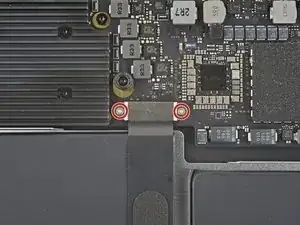

Entferne die beiden 1,4 mm Torx T4 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

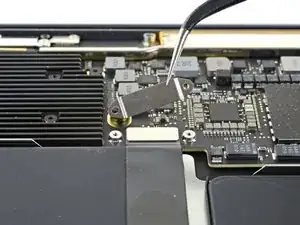

Entferne die Abdeckung des Trackpadkabels.

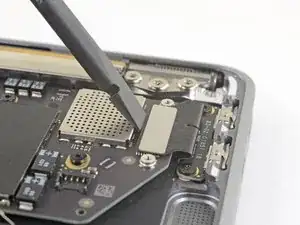

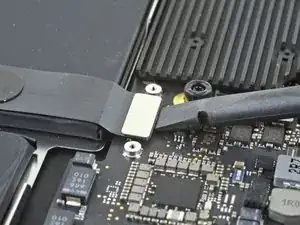

Heble den Stecker am Trackpadkabel mit dem flachen Ende des Spudgers hoch und löse ihn aus seinem Anschluss heraus.

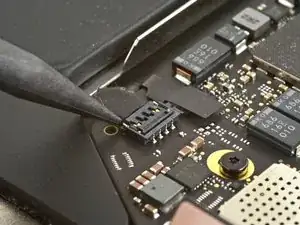

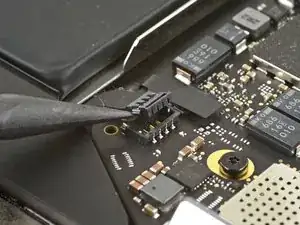

Schiebe die Spudgerspitze unter das Kabel zum linken Lautsprecher und heble senkrecht nach oben, so dass der Lautsprecher vom Logic Board abgetrennt wird.

Wenn der Stecker gelöst ist, dann schiebe das flache Ende des Spudgers unter das Kabel und trenne es aus der Klebeverbindung zum Logic Board ab.

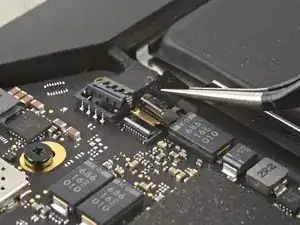

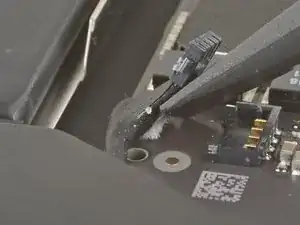

Ziehe den Aufkleber auf dem Stecker des Mikrofonkabels mit einer Pinzette zurück.

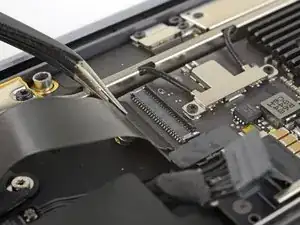

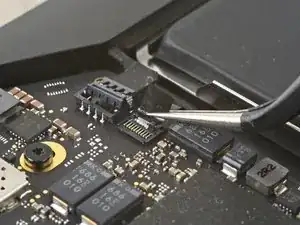

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Mikrofonkabels mit der Spudgerspitze hoch.

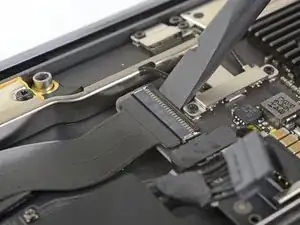

Schiebe das Mikrofonkabel aus dem Anschluss heraus.

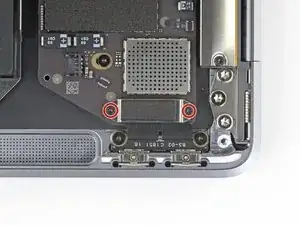

Entferne die beiden 1,4 mm Torx T4 Schrauben, mit denen die Abdeckung des USB-C-Steckers befestigt ist.

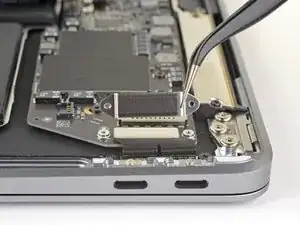

Entferne die Abdeckung des USB-C-Steckers.

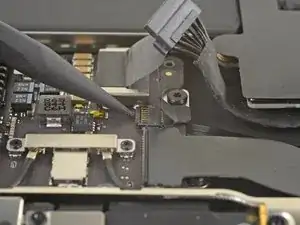

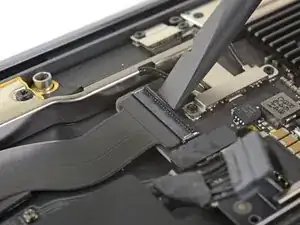

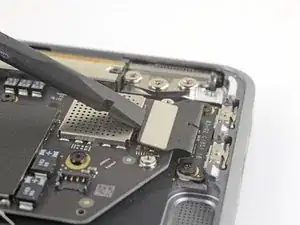

Heble den Stecker am USB-C-Kabel mit dem flachen Ende des Spudgers aus dem Anschluss auf dem Logic Board nach oben.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Soundkarten-Kabels mit der Spudgerspitze hoch.

Schiebe das Kabel zur Soundkarte aus seinem Anschluss heraus.

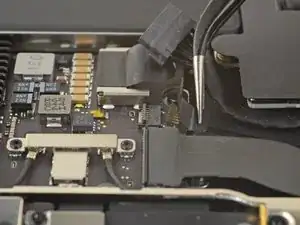

Ziehe den schwarzen Aufkleber auf dem Stecker des Lüfterkabels mit einer Pinzette zurück.

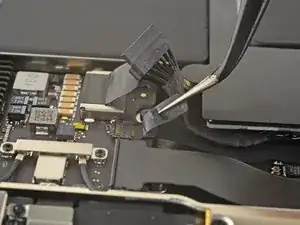

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Lüfterkabels mit der Spudgerspitze hoch.

Schiebe das Lüfterkabel aus dem ZIF-Anschluss heraus.

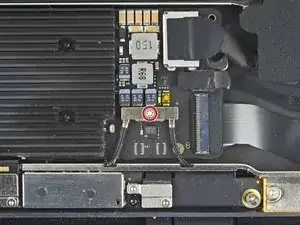

Entferne die 1,4 mm Torx T4 Schraube, mit denen die Abdeckung des Antennenkabels befestigt ist.

Entferne die Abdeckung des Antennenkabels.

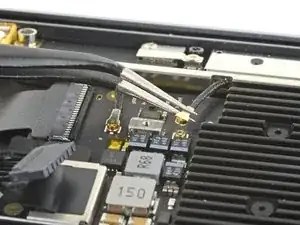

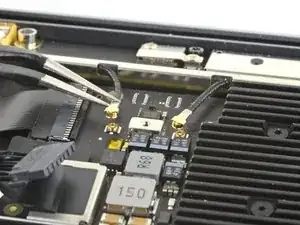

Fasse das Antennenkabel nahe am Metallstecker mit einer Pinzette an.

Ziehe gerade nach oben und trenne das Kabel ab

Wiederhole für das zweite Antennenkabel.

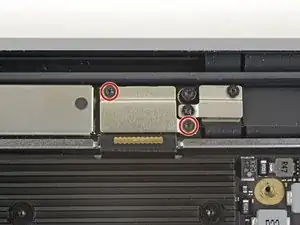

Entferne die beiden 1,5 mm Torx T4 Schrauben, mit denen die Abdeckung am Stecker des Displaykabels befestigt ist.

Entferne die Abdeckung am Stecker des Displaykabels.

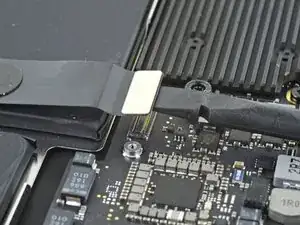

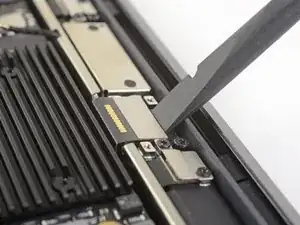

Heble den Stecker des Displaykabels mit dem flachen Ende des Spudgers gerade nach oben und trenne ihn von der Antennenplatine ab.

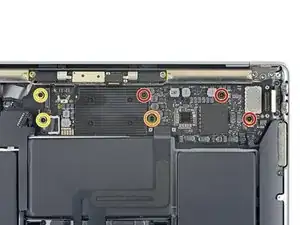

Entferne die sechs Torx T5 Schrauben, mit denen das Logic Board am Gehäuseoberteil befestigt ist:

Drei 3,5 mm Schrauben

Eine gedämpfte 5,8 mm Schraube

Zwei 2 mm Schrauben

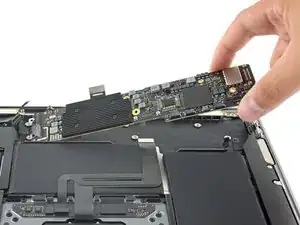

Entferne das Logic Board.

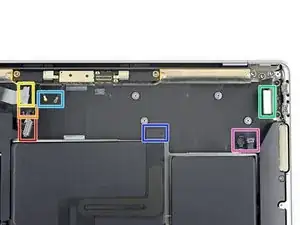

Akkukabel

Lüfterkabel

Kabel zur Audioplatine

Kabel zur USB-C-Platine

Kabel zur Antennenleiste

Trackpadkabel

Kabel zum linken Lautsprecher und zu den Mikrofonen
