Einleitung
Diese Anleitung zeigt, wie der Touch ID-Sensor im MacBook Air von Anfang 2020 ausgetauscht werden kann.
Beachte, dass Touch ID nach Austausch des Touch lD-Sensors nicht mehr funktioniert. Der ursprüngliche TouchID-Sensor ist ab Werk mit dem Logic Board gekoppelt — und ohne Apples proprietäres Kalibrierungsverfahren funktioniert auch ein original Apple Touch ID-Sensor eines anderen MacBook Airs nicht.
Wenn du den den Touch ID-Sensor austauschst,, musst du auch ein damit gekoppeltes Logic Board tauschen um die TouchID Funktion zu erhalten.
Werkzeuge
Ersatzteile
-
-
Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht deaktivieren. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.
-
Entferne folgende Pentalobe P5-Schrauben
-
Zwei 7,9 mm Schrauben
-
Zwei 7,1 mm Schrauben
-
Sechs 2,6 mm Schrauben
-
-
-
Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.
-
Entferne das Gehäuseunterteil.
-
Richte es genau aus und drücke es fest, bis die versteckten Rasten darunter einschnappen. Du solltest es fühlen und hören.
-
-
-
Ziehe den Aufkleber soweit vom Akkustecker zurück, dass der darunterliegende Stecker sichtbar wird.
-
-
-
Schiebe den Akkustecker mit einem Spudger parallel zum Logic Board aus seinem Anschluss auf dem Logic Board heraus.
-
-
-
Schiebe die Spudgerspitze unter das Lautsprecherkabel und heble es nach oben, bis es sich ablöst.
-
-
-
Entferne die drei 1,4 mm Torx T4 Schrauben, mit denen die Steckerabdeckung der Audioplatine befestigt ist.
-
Entferne die Steckerabdeckung der Audioplatine.
-
-
-
Heble den Stecker der Audioplatine mit dem flachen Ende des Spudgers gerade nach oben und trenne ihn von der Platine ab.
-
-
-
Heble den Stecker am Touch ID Kabel mit dem flachen Ende des Spudgers gerade nach oben und trenne ihn von der Audioplatine ab.
-
Schiebe den Spudger weiter unter dem Touch ID Kabel entlang und löse es ganz von der Audioplatine ab.
-
-
-
Entferne die drei Torx T4 Schrauben, mit denen die Audioplatine befestigt ist:
-
Zwei 4,3 mm Schrauben
-
Eine 2,4 mm Schraube
-
-
-
Entferne die sechs 1,6 mm Torx T3 Schrauben, mit denen die Halterung des Touch ID-Sensors und der Sensor selbst befestigt sind.
-

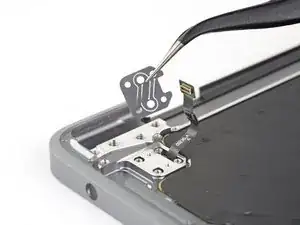

Entferne die Halterung des Touch ID-Sensors.
-

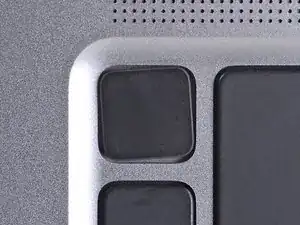

Vergleiche dein Ersatzteil mit dem Originalteil — möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Hat die Reparatur doch nicht den richtigen Erfolg gebracht? Frage in unserem Forum nach Hilfe.
2 Kommentare
Hi im going to replace the motherboard/logic board on this model if i take the mb and the id sensor from the same macbook will touch id work
On MacBooks with Touch ID, the logic board and Touch ID sensor must be replaced as a pair.
