MacBook Air 13" Ende 2010 Kühlkörper austauschen

Drehe folgende zehn Schrauben heraus:

Zwei 9 mm 5-Point Pentalobe Schrauben

Acht 2,6 mm 5-Point Pentalobe Schrauben

Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe es nach oben, so dass sich das Gehäuseunterteil vom Air löst.

Entferne das Gehäuseunterteil und lege es beiseite.

Fasse die durchsichtige Zuglasche aus Plastik, welche am Akkustecker angebracht ist, und ziehe sie in Richtung der Vorderkante des Air. So wird der Akku vom Logic Board getrennt.

Heble den Stecker des I/O Board Kabels mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem I/O Board.

Ziehe das I/O Board Kabel vorsichtig von der Oberseite des Lüfters ab.

Ziehe das I/O Board Kabel vorsichtig nahe am Verbinder zum Logic Board hoch und drücke gleichzeitig mit der Spudgerspitze abwechselnd an den Seiten des Steckers, um ihn so "herauswandern" zu lassen.

Entferne das I/O Board Kabel.

Klappe vorsichtig mit der Spudgerspitze den Sicherungsbügel am ZIF Anschluss des Lüfterkabels hoch.

Ziehe die Gummidichtung von der Klebeverbindung auf der Oberseite des Lüfters ab.

Entferne folgende drei Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:

Eine 3,6 mm Schraube

Eine 2,7 mm Schraube

Eine 3,6 mm Schraube mit kurzem Kopf

Hebe den Lüfter aus dem oberen Gehäuse und ziehe das Flachbandkabel zum Lüfter vorsichtig aus seinem Anschluss, während du den Lüfter vom Air entfernst.

Trenne das I/O Board, indem du das Netzkabel aus seinem Anschluss auf dem Logic Board entfernst.

Ziehe das Kamerakabel parallel zu der Vorderseite des I/O Board in Richtung der Ecke des Airs, um es aus seinem Anschluss zu lösen. Mit der Spudgerspitze kannst du nachhelfen, um den Stecker aus seinem Anschluss zu schieben.

Heble mit dem flachen Ende eines Spudgers den Stecker des linken Lautsprecherkabels nach oben und aus seinem Anschluss auf dem I/O Board heraus.

Hole das linke Lautsprecherkabel aus seiner Halterung auf dem I/O Board heraus.

Heble den Mikrofonkabelstecker mit dem flachen Ende eines Spudgers aus seinem Anschluss auf dem I/O Board.

Entferne die einzelne 3,6 mm T5 Torx Schraube, mit der das I/O Board am oberen Gehäuseteil befestigt ist.

Hebe das I/O Board vorsichtig von der Ecke her an, die dem Logic Board am nächsten ist, und entferne sie vom oberen Gehäuseteil.

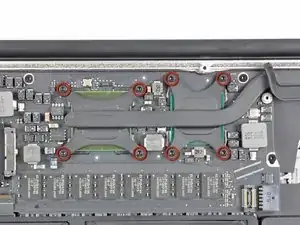

Entferne die acht 2,5 mm Torx T5 Schrauben, welche den Kühlkörper am Logic Board befestigen.

Entferne die zwei 4,9 mm T8 Torx Schrauben, die den Antennenkabelhalter auf dem linken Displayscharnier am oberen Gehäuse befestigen.

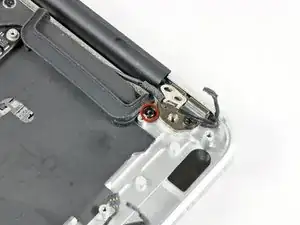

Schiebe den Halter des Antennenkabels aus dem Weg und entferne die 3 mm Torx T5 Schraube, welche das Ende des Kühlkörpers am oberen Gehäuse befestigt.

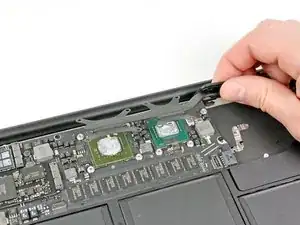

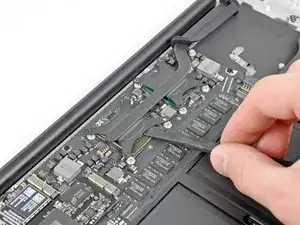

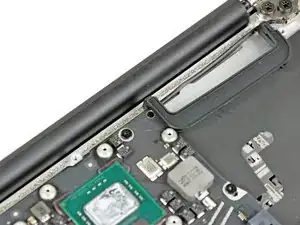

Entferne den Kühlkörper vom Logic Board.

Trage beim Zusammenbau eine neue Schicht Wärmeleitpaste auf. Wenn du das noch nie durchgeführt hast, hilft dir unsere Anleitung dabei.
