MacBook Air 13" Ende 2010 Logic Board austauschen

Drehe folgende zehn Schrauben heraus:

Zwei 9 mm 5-Point Pentalobe Schrauben

Acht 2,6 mm 5-Point Pentalobe Schrauben

Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe es nach oben, so dass sich das Gehäuseunterteil vom Air löst.

Entferne das Gehäuseunterteil und lege es beiseite.

Fasse die durchsichtige Zuglasche aus Plastik, welche am Akkustecker angebracht ist, und ziehe sie in Richtung der Vorderkante des Air. So wird der Akku vom Logic Board getrennt.

Heble den Stecker des I/O Board Kabels mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem I/O Board.

Ziehe das I/O Board Kabel vorsichtig von der Oberseite des Lüfters ab.

Ziehe das I/O Board Kabel vorsichtig nahe am Verbinder zum Logic Board hoch und drücke gleichzeitig mit der Spudgerspitze abwechselnd an den Seiten des Steckers, um ihn so "herauswandern" zu lassen.

Entferne das I/O Board Kabel.

Klappe vorsichtig mit der Spudgerspitze den Sicherungsbügel am ZIF Anschluss des Lüfterkabels hoch.

Ziehe die Gummidichtung von der Klebeverbindung auf der Oberseite des Lüfters ab.

Entferne folgende drei Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:

Eine 3,6 mm Schraube

Eine 2,7 mm Schraube

Eine 3,6 mm Schraube mit kurzem Kopf

Hebe den Lüfter aus dem oberen Gehäuse und ziehe das Flachbandkabel zum Lüfter vorsichtig aus seinem Anschluss, während du den Lüfter vom Air entfernst.

Trenne das I/O Board, indem du das Netzkabel aus seinem Anschluss auf dem Logic Board entfernst.

Ziehe das Kamerakabel parallel zu der Vorderseite des I/O Board in Richtung der Ecke des Airs, um es aus seinem Anschluss zu lösen. Mit der Spudgerspitze kannst du nachhelfen, um den Stecker aus seinem Anschluss zu schieben.

Heble mit dem flachen Ende eines Spudgers den Stecker des linken Lautsprecherkabels nach oben und aus seinem Anschluss auf dem I/O Board heraus.

Hole das linke Lautsprecherkabel aus seiner Halterung auf dem I/O Board heraus.

Heble den Mikrofonkabelstecker mit dem flachen Ende eines Spudgers aus seinem Anschluss auf dem I/O Board.

Entferne die einzelne 3,6 mm T5 Torx Schraube, mit der das I/O Board am oberen Gehäuseteil befestigt ist.

Hebe das I/O Board vorsichtig von der Ecke her an, die dem Logic Board am nächsten ist, und entferne sie vom oberen Gehäuseteil.

Der Akku ist mit fünf Torx T5 Schrauben am oberen Gehäuse befestigt. Drehe sie heraus:

Drei 6,3 mm Schrauben

Zwei 2,4 mm Schrauben

Hebe den Akku an der Kante nahe am Logic Board an und entferne ihn vom oberen Gehäuse.

Klappe den Sicherungsbügel am ZIF Anschluss des Flachbandkabels zum Trackpad mit der Spudgerspitze oder deinem Fingernagel hoch.

Ziehe das Flachbandkabel zum Trackpad gerade aus seinem Anschluss in Richtung der Vorderkante des Air.

Hebele den Stecker des rechten Lautsprecherkabels mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem Logic Board heraus.

Drücke vorsichtig die Spudgerspitze unter die schwarze Kunststoffklappe, die am Displaydatenkabelschloss angeklebt ist, so dass das Schloss nach oben und weg von dem Anschluss klappt.

Während du das Schloss vom Anschluss weg hältst, entferne mit der Spitze eines Spudgers und deinen Fingern vorsichtig das Displaydatenkabel aus seinem Anschluss, indem du es in Richtung der Ecke des Air schiebst.

Heble beide Antennenkabelstecker mit einem Spudger nach oben und entferne sie aus ihren Anschlüssen auf der AirPort/Bluetooth Karte.

Fädle die Antennenkabel vorsichtig aus dem schlitzförmigen Einschnitt auf dem Logic Board.

Entferne die einzelne 2,85 mm T5 Torx Schraube, mit der die SSD am Logic Board befestigt ist.

Ziehe das Laufwerk gerade aus seinem Anschluss heraus und entferne es vom Logic Board.

Entferne die sechs 6,3 mm T5 Torx Schrauben, mit denen das Logic Board am oberen Gehäuse befestigt ist.

Entferne die inneren zwei 4,9 mm T8 Torx Schrauben, mit denen der Antennenkabelhalter und das linke Verschlussscharnier am oberen Gehäuse festgemacht ist.

Schiebe den Antennenkabelhalterungen etwas beiseite und entferne die 3 mm T5 Torx Schraube, mit der das Ende des Kühlkörpers am oberen Gehäuse befestigt ist.

Entferne die Logic Board Einheit vorsichtig vom oberen Gehäuse und achte dabei darauf, dass sich keine Kabel verfangen.

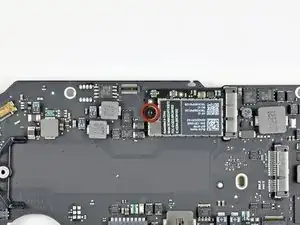

Entferne die einzelne 2,9 mm Torx T5 Schraube, welche die AirPort/Bluetooth Karte am Logic Board befestigt.

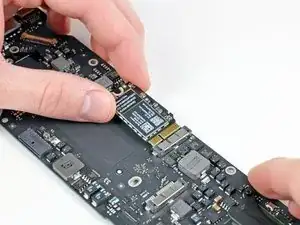

Hebe das freie Ende der AirPort/Bluetooth Karte ein wenig an und ziehe sie aus ihrem Anschluss auf dem Logic Board.

Entferne die AirPort/Bluetooth Karte vom Logic Board.

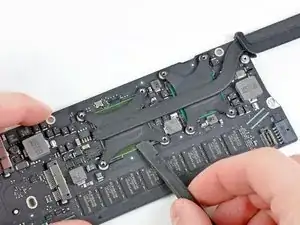

Entferne die acht 2,5 mm Torx T5 Schrauben, welche den Kühlkörper am Logic Board befestigen.

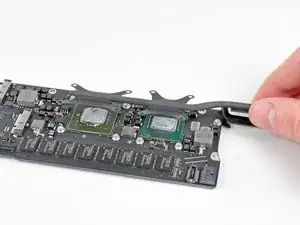

Entferne den Kühlkörper vom Logic Board.

Wenn du den Kühlkörper wieder anbringst, darfst du nicht vergessen eine neue Schicht Wärmeleitpaste aufzutragen. Wenn du noch nicht mit Wärmeleitpaste gearbeitet hast, haben wir eine Anleitung, die dir zeigt, wie das geht.

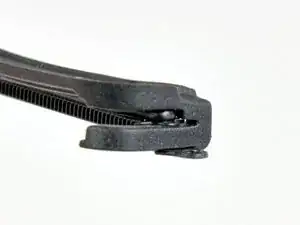

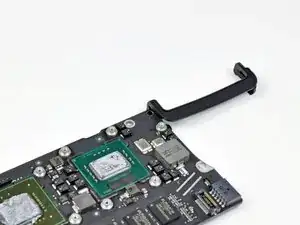

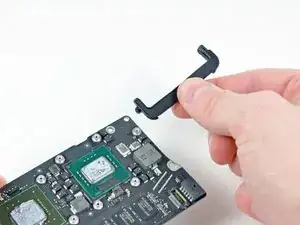

Entferne die Gummidichtung des Lüfters vom Logic Board.

Das Logic Board bleibt zurück.
