Einleitung
Hier wird der komplette Austausch des Logic Boards gezeigt.
-
-
Entferne die folgenden 10 Kreuzschlitz-Schrauben, die die Gehäuse-Unterseite des MacBook Pro 13" Unibody befestigen:
-
Sieben 3 mm Schrauben.
-
Drei 13,5 mm Schrauben.
-
-
-
Hebe die Unterseite vorsichtig an und drücke sie Richtung Rückseite des Laptops, um die Halterungsclips zu lösen.
-
-
-

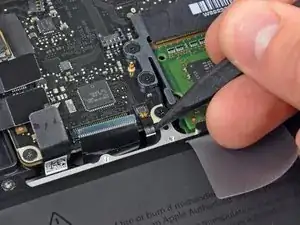

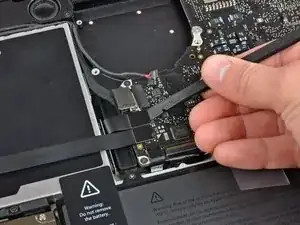

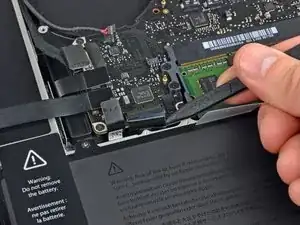

Löse mit der Kante eines Spudgers den Akkuanschluss nach oben, weg vom Sockel auf dem Logic Board.
-
-
-

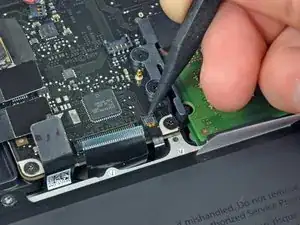

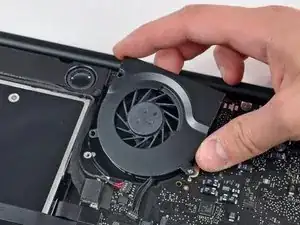

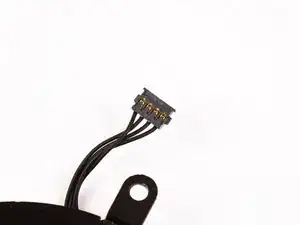

Hebele den Stecker des Lüfters mit einem Spudger aus seinem Sitz heraus und gerade weg vom Logic Board.
-
-
-

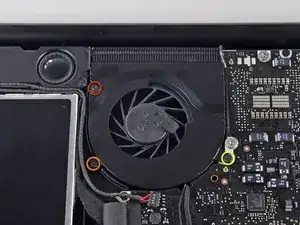

Entferne die folgenden drei Kreuzschlitzschrauben, welche den Lüfter am oberen Gehäuse befestigen:
-
Eine 6,5 mm Schraube
-
Eine 5,5 mm Schraube
-
Eine 4,5 mm Schraube
-
-
-

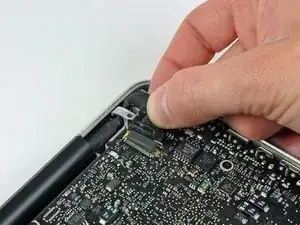

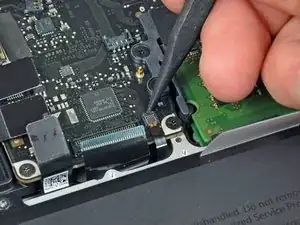

Fasse die Plastiklasche an, die am Sicherungsbügel des Displaydatenkabels befestigt ist, und drehe sie zur Seite des Computers mit der Gleichstromversorgung (DC-In) hin.
-

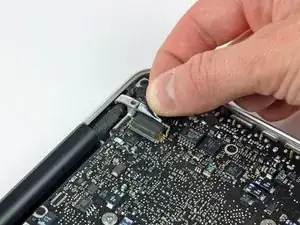

Ziehe den Stecker am Displaydatenkabel gerade aus seinem Sockel heraus in Richtung der Gleichstromversorgung (DC-In) des Computers.
-
-
-

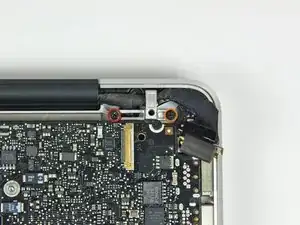

Entferne die folgenden beiden Kreuzschlitzschrauben, welche die Halterung des Displaydatenkabels am oberen Gehäuse befestigen:
-
Eine 7 mm Schraube
-
Eine 5 mm Schraube
-

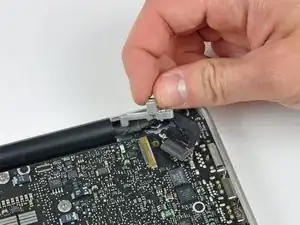

Hebe die Halterung des Displaydatenkabels aus dem oberen Gehäuse.
-
-
-

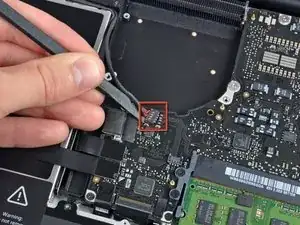

Hebele mit dem flachen Ende des Spudgers den Stecker von Subwoofer und rechtem Lautsprecher vom Logic Board hoch.
-
-
-
Ziehe den Stecker am Kamerakabel in Richtung des optischen Laufwerks, um es vom Logic Board zu trennen.
-
-
-

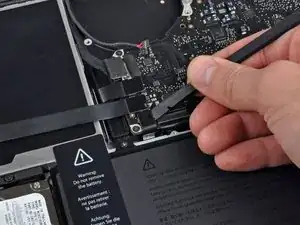

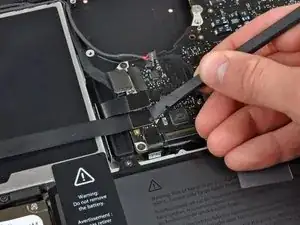

Hebele die Stecker am Kabel vom optischen Laufwerk, der Festplatte und des Trackpads mit dem flachen Ende des Spudgers vom Logic Board hoch.
-
-
-

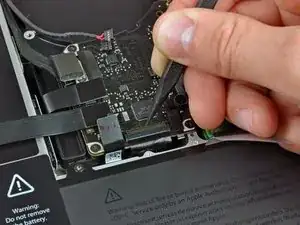

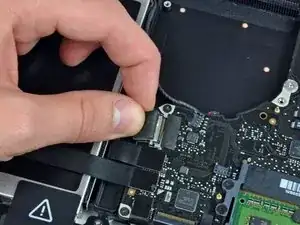

Klappe den Sicherungsbügel am ZIF Verbinder des Flachbandkabels zur Tastatur mit dem Fingernagel oder der Spudgerspitze hoch.
-
Schiebe das Flachbandkabel zur Tastatur mit dem Spudger aus seinem Sockel heraus.
-
-
-
Ziehe das kleine Stückchen schwarzes Klebeband vom Sockel des Flachbandkabels der Tastaturbeleuchtung ab.
-
-
-

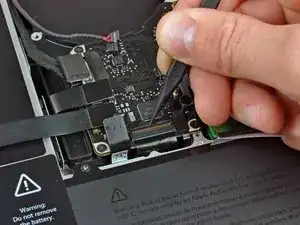

Klappe den Sicherungsbügel am ZIF Verbinder des Flachbandkabels der Tastaturbeleuchtung mit der Spudgerspitze hoch.
-
Schiebe das Flachbandkabel zur Tastaturbeleuchtung mit der Spudgerspitze aus seinem Sockel.
-
-
-

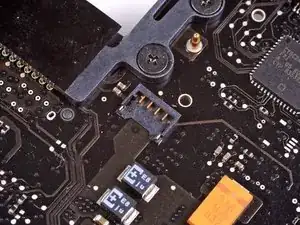

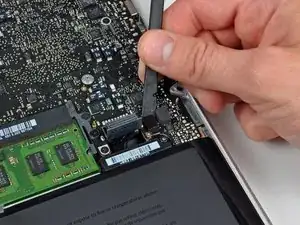

Hebele den Stecker am Kabel der Akkuanzeige mit dem flachen Ende des Spudgers vom Logic Board hoch.
-
-
-

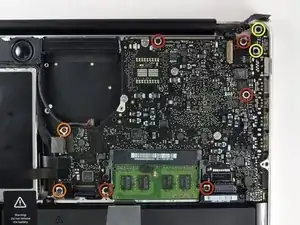

Entferne folgende Kreuzschlitzschrauben:
-
Fünf 3,1 mm Schrauben
-
Zwei 3,9 mm Schrauben
-
Zwei 7 mm Schrauben vom DC-In Board
-
-
-

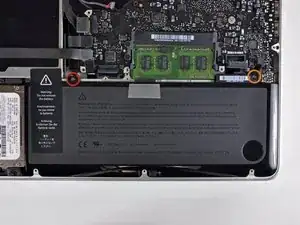

Entferne folgende Tri-point Schrauben, welche den Akku am oberen Gehäuse befestigen:
-
Eine 5,5 mm Schraube
-
Eine 13,5 mm Schraube
-

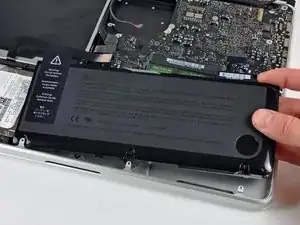

Hebe den Akku aus dem oberen Gehäuse.
-
-
-

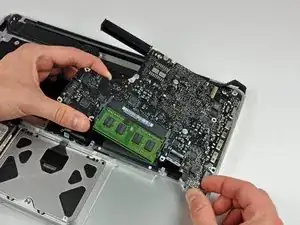

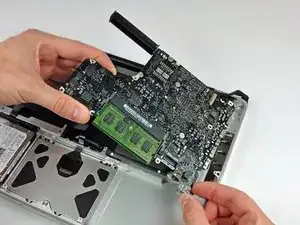

Hebe das Logic Board an der linken Kante hoch und ziehe weiter daran, bis die Anschlüsse an der Seite des oberen Gehäuses frei werden.
-
Ziehe das Logic Board von der Seite des oberen Gehäuses weg und entferne es. Achte dabei darauf, dass sich das DC-in Board nicht verfängt.
-
-
-
Entferne die vier 8,5 mm Kreuzschlitzschrauben, welche den Kühlkörper am Logic Board befestigen.
-
-
-

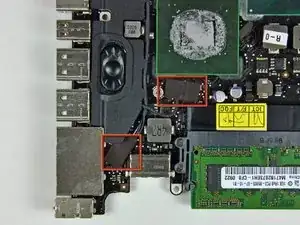

Ziehe das Klebeband vom Stecker des Mikrofonkabels und vom Stecker am linken Lautsprecherkabel ab.
-
-
-

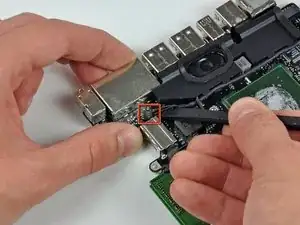

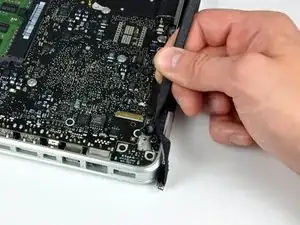

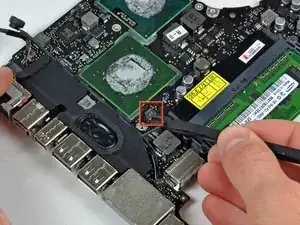

Hebele den Stecker vom linken Lautsprecher mit dem flachen Ende des Spudgers vom Logic Board ab.
-
-
-
Hebele den Stecker vom Mikrofonkabel mit dem flachen Ende des Spudgers vom Logic Board ab.
-
-
-

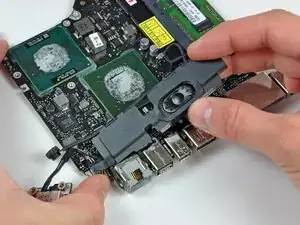

Löse vorsichtig die Einheit aus linkem Lautsprecher/Mikrofon aus der Klebeverbindung zum Logic Board.
-
-
-

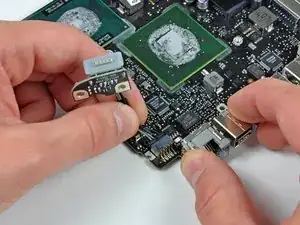

Trenne das DC-In Board ab, indem seinen Stecker aus dem Anschluss auf dem Logic Board ziehst.
-
-
-

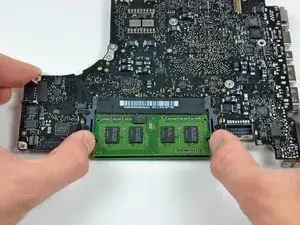

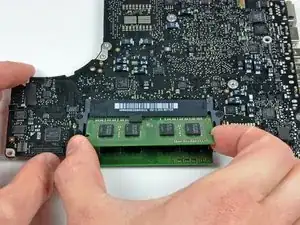

Löse die Rasten auf jeder Seite des Chips, indem gleichzeitig beide Rasten weg vom RAM drückst.
-
Wenn der RAM herausgesprungen ist, dann kannst du ihn gerade aus seinem Sockel herausziehen.
-
Das Logic Board bleibt übrig.
-
Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
