MacBook Pro (14 Zoll, 2021) Lüftereinheit tauschen

Entferne mit einem P5-Pentalobe-Schraubenzieher die acht Schrauben, mit denen das Gehäuseteil befestigt ist:

Vier 9,3 mm Schrauben

Vier 5 mm Schrauben

Drücke einen Saugnapf in der Nähe der Vorderkante des unteren Gehäuses zwischen den Schraubenlöchern an.

Ziehe den Sauggriff nach oben, um einen kleinen Spalt unter dem unteren Gehäuse zu schaffen.

Führe ein Plektrum in die soeben entstandene Lücke ein.

Schiebe das Plektrum um die nächstgelegene Ecke und dann zur Hälfte an der Seite des MacBook Pro hoch.

Wiederhole den vorherigen Schritt auf der anderen Seite und verwende ein Plektrum, um den zweiten Clip zu lösen.

Ziehe fest, um das untere Gehäuse in Richtung der Vorderkante des MacBook zu schieben (weg vom Scharnierbereich), um den letzten der Clips zu lösen, die das untere Gehäuse sichern.

Ziehe zuerst an einer Ecke, dann an der anderen.

Entferne das untere Gehäuse.

Setze die Abdeckung ein und richte die Schiebeclips in der Nähe des Scharniers des Displays aus. Drücke die Abdeckung nach unten und schiebe sie in Richtung des Scharniers. Sie sollte aufhören zu gleiten, wenn die Clips einrasten.

Wenn die Schiebeclips vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke fest auf das untere Gehäuse, um die vier verborgenen Clips darunter einzurasten. Du solltest spüren und hören, wie sie einrasten.

Entferne die beiden 2,1 mm langen Torx T3 Schrauben, mit denen die Halterung des Trackpadkabels am Logic Board befestigt ist.

Entferne die Halterung des Trackpadkabels mit den Fingern oder einer Pinzette.

Heble den Druckstecker am Trackpadkabel mit dem flachen Ende des Spudgers hoch und trenne ihn vom Logic Board ab.

Ziehe das Trackpadkabel vom Gerät ab, achte darauf, dass der Kleber abgelöst ist.

Ziehe alle Klebestreifen vom Datenkabel zur Akkuplatine ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Datenkabels zur Akkuplatine vorsichtig mit dem Spudger hoch.

Setze eine stumpfe Pinzette zwischen das Datenkabel zur Akkuplatine und dem Logic Board ein.

Schiebe die Pinzette zum Auftrennen des Klebers unter dem Kabel entlang.

Schiebe das Datenkabel zur Akkuplatine aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Biege das Datenkabel zur Akkuplatine mit dem Finger oder einer Pinzette vom Gerät weg.

Entferne die 3,8 mm Flachkopfschraube, die den Akkustecker befestigt, mit einem Torx T5 Schraubendreher.

Hebe den Akkustecker mit einem Spudger hoch und trenne ihn ab.

Entferne die drei 2,1 mm Torx T3 Schrauben, mit denen die Halterung am Stecker der Antennenleiste befestigt ist.

Entferne die Abdeckung über den Koaxialkabeln der Antennenleiste mit einer Pinzette oder den Fingern.

Heble das Koaxialkabel der Antennenleiste mit der Spudgerspitze hoch und trenne es ab.

Wiederhole bei den anderen beiden Kabeln.

Entferne die vier 2,1 mm Torx T5 Schrauben, mit denen die Abdeckungen des Displaykabels befestigt sind.

Entferne die beiden Abdeckungen des Displaykabels mit einer Pinzette oder deinen Fingern vom Logic Board.

Heble die beiden Druckstecker ganz rechts am Displaykabel mit dem flachen Ende des Spudgers hoch und trenne sie vom Logic Board ab.

Trenne genauso auch den letzten Druckstecker ab.

Ziehe eventuell vorhandenes Klebeband vom Stecker des Mikrofonkabels ab.

Heble den Sicherungsbügel am ZIF-Anschluss des Mikrofonkabels vorsichtig mit dem Spudger hoch.

Schiebe das Mikrofonkabel aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Entferne die neun 2,1 mm Torx T3 Schrauben, mit denen die rechten Kabelabdeckungen befestigt sind.

Entferne die fünf rechten Kabelabdeckungen mit einer Pinzette oder deinen Fingern.

Ziehe eventuell vorhandenes Klebeband vom Kabel zum rechten Lautsprecher ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des rechten Lautsprechers vorsichtig mit dem Spudger hoch.

Schiebe das Kabel zum rechten Lautsprecher aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Heble den Druckstecker der Kopfhörerbuchse mit dem Spudger hoch und trenne ihn ab.

Heble die beiden Druckstecker der rechten USB-C Anschlüsse mit dem Spudger hoch und trenne sie ab.

Heble den Druckstecker des MagSafe Anschlusses mit dem Spudger hoch und trenne ihn ab.

Heble den Druckstecker des Öffnungswinkelsensors mit dem Spudger hoch und trenne ihn ab.

Entferne die vier Torx T3 Schrauben, mit denen die linken Kabelabdeckungen befestigt sind:

Zwei 2 mm Schrauben

Zwei 2,1 mm Schrauben

Entferne die zwei linken Kabelabdeckungen mit einer Pinzette oder deinen Fingern.

Ziehe eventuell vorhandenes Klebeband vom Kabel zum linken Lautsprecher ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des linken Lautsprechers vorsichtig mit dem Spudger hoch.

Schiebe das Kabel zum linken Lautsprecher aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Heble den Druckstecker des linken USB-C Anschlusses mit dem Spudger hoch und trenne ihn ab.

Heble den Druckstecker des Touch-ID-Sensors oben links im Gerät mit dem Spudger hoch und trenne ihn ab.

Ziehe eventuell vorhandenes Klebeband von den Steckern an den Kabeln der Tastatur und Tastaturbeleuchtung zurück.

Klappe vorsichtig die Sicherungsbügel der beiden ZIF-Anschlüsse für die Tastaturkabel mit dem Spudger hoch.

Schiebe die Kabel für die Tastatur und die Tastaturbeleuchtung aus ihren Anschlüssen auf dem Logic Board heraus und trenne sie ab.

Ziehe ein eventuell vorhandenes Klebeband vom Stecker am Kabel zum rechten Lüfter ab.

Heble den Sicherungsbügel am ZIF-Anschluss des Kabels zum rechten Lüfter vorsichtig mit einem Spudger hoch.

Schiebe das Kabel zum rechten Lüfter aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Ziehe das Kabel mit einer Pinzette vom Logic Board weg, um die Klebeverbindung zu lösen.

Wiederhole das Verfahren, also das Ablösen und Wegbiegen, für das Kabel des linken Lüfters.

Wiederhole das Verfahren, also das Ablösen und Wegbiegen für das Kabel des linken Lüfters.

Entferne die vier schwarzen Abdeckungen der Schrauben am Logic Board.

Entferne die elf Torx T5 Schrauben, mit denen das Logic Board befestigt ist:

Vier 3,6 mm Schrauben

Zwei 4,5 mm Schrauben

Zwei 5,2 mm Schrauben

Eine 3,9 mm Schraube

Entferne die drei Torx T6 Schrauben, mit denen das Logic Board befestigt ist:

Zwei 4,7 mm Schrauben

Eine 5,7 mm Schraube

Setze einen Spudger zwischen der rechten Seite des Logic Boards und den Rahmen ein.

Heble das Logic Board mit dem Spudger hoch, bis sich seine Rasten lösen.

Setze einen Spudger zwischen die Unterseite des Logic Boards und den Rahmen ein.

Heble das Logic Board mit dem Spudger hoch, bis sich seine Rasten lösen.

Hebe das Logic Board vorsichtig an der rechten Seite an, bis sich die Rasten ganz gelöst haben.

Ziehe das Logic Board von der linken Seite weg, bis die HDMI und SDXC Anschlüsse aus ihren Öffnungen im Rahmen herausgekommen sind.

Entferne das Logic Board.

Entferne die vier Schraubenabdeckungen mit einem Spudger.

Setze ein Plektrum mit der Spitze zwischen das Lüfterkabel und den Rahmen ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Kante des Kabels entlang.

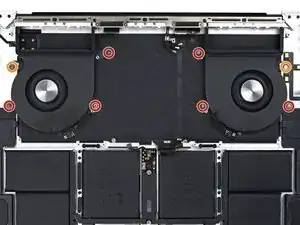

Entferne folgende Torx Schrauben, mit denen die Lüfter am Rahmen befestigt sind:

Sechs 3,3 mm Torx T3 Schrauben

Zwei 3 mm Torx T5 Schrauben

Entferne die Lüfter.
