MacBook Pro (15 Zoll, Mitte 2009, Unibody) Tieftöner/rechten Lautsprecher austauschen

Geschrieben von: Andrew Bookholt
  • Kommentare: 29
MacBook Pro (15 Zoll, Mitte 2009, Unibody) Tieftöner/rechten Lautsprecher austauschen

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt dir, wie du einen defekten Tieftöner/rechten Lautsprecher austauschen kannst.

  1. 2ycdtRrTgDZgPtCG

    • Entferne die folgenden zehn Schrauben, mit denen das untere Gehäuse am oberen Gehäuse befestigt ist:

    • Sieben 3 mm Kreuzschlitzschrauben

    • Drei 13,5 mm Kreuzschlitzschrauben

    May be helpful to have more distinct colors to identify the different screws.

    Victor Caamano -

  2. wyETETuUDDGNPgIh
    wyETETuUDDGNPgIh
    vLOGRGZI2eygR2sJ

    • Hebe das untere Gehäuse mit beiden Händen in der Nähe der Lüftungsöffnung an, damit sich die beiden Clips lösen, mit denen die beiden Gehäuseteile verbunden sind.

    • Entferne das untere Gehäuse und lege es zur Seite.

  3. fBWga2JEZT2tmqRt

    • Entferne die beiden 5-Punkt Pentalobe Schrauben an der Oberkante des Akkus.

    • Wenn du die Festplatte austauschen willst, musst du nicht unbedingt den Schritten 3-7 folgen, um den Akku auszubauen. Allerdings ist es empfehlenswert, vor Reparaturen oder Wartungen immer alle Stromquellen von Elektrogeräten abzutrennen.

    Question: why do you remove the battery? According to Apple's official manual, this is not required (not for the mid-2009 and not for the mid-2010 15-inch MacBook Pro) - see pages 37 ff:

    http://manuals.info.apple.com/en_US/MacB...

    http://manuals.info.apple.com/en_US/MacB...

    alexkli -

    Zitat von alexkli:

    Question: why do you remove the battery? According to Apple's official manual, this is not required (not for the mid-2009 and not for the mid-2010 15-inch MacBook Pro) - see pages 37 ff:

    http://manuals.info.apple.com/en_US/MacB...

    http://manuals.info.apple.com/en_US/MacB...

    I'm interested by your experience.

    Did you have removed the optical drive without removing the battery ?

    I'm just in this step now and if it is possible I would proceed like you because removing the battery void the warranty (and there is a sticker).

    Thanks in advance.

    youyou -

    Looks like my note to step 3 appears on all repair guides that have the same step. I meant that in the context of the hard drive replacement only.

    Did you have removed the optical drive without removing the battery ?

    I haven't yet done anything, waiting for my MacBook Pro 15 inch mid-2010 to arrive.

    alexkli -

    I missed the notes and went ahead and purchased the 5 point driver for the battery before I realized it was not necessary.

    I've edited the repair guide to remove the section on the battery, but I don't have the points to approve the changes.

    Chris Davis -

    Please note - the step about removing the battery is part of a pre-requisite guide, that is used for many of the guides, most that do require removal of the battery. Also, working inside a disassembled laptop with the battery still connected risks damaging/shorting out very expensive parts.

    Eric Essen -

    Absolutely. To be clear -- ALL of the above discussion is ONLY in reference to replacing the hard drive.

    Chris Davis -

    I replaced a hard drive in a MacBook Pro of an earlier model than this without removing the battery. The hard drive wasn't right. It only worked at about half speed, and I had to replace it once more. The second time I removed the battery and all went well. The recommendation by the iFixit staff to remove the battery before working on electronic equipment is a good one.

    doug -

    What is the size of those screws... I have rounded off the socket on mine and would like to replace them.

    Ghatothkach Yadav -

    I measured the screw size, using a micrometer, its about 1.523mm in diameter and 3.186mm in length. Not sure what screw size that is. They are not easily available I guess, unless someone is selling used ones on ebay

    Ghatothkach Yadav -

  4. 51GhiHAUMgp3IL1V

    • Biege die Ausbuchtung am Aufkleber "Warning: Do not remove the battery" mit der Spudgerspitze hoch, um die dritte Pentalobe Schraube darunter zu entfernen.

  5. DxGirDoRhQVXvY1S
    DxGirDoRhQVXvY1S
    iCPMLfZ6gsvCV1Gm

    • Hebe den Akku an seiner Plastiklasche hoch und schiebe ihn von der langen Kante des oberen Gehäuses weg.

    • Versuche noch nicht, den Akku ganz zu entfernen.

    Removing the battery is not necessary for the hard drive removal/replacement procedures.

    Erik -

    My T6 (appears to be same screw driver you have - $6 on amazon for 20piece set) did NOT fit int he battery screws...not sure if I had the wrong screws or what, but I went ahead w/o battery steps and it was pretty easy.

    Anthony Ettinger -

    I also noticed that the new SDD (from crucial) didn't have the 4 screws, so I had to move those off the old HD and onto the new one.

    Anthony Ettinger -

    Just had the same issue: T6 does not fit the battery screws ;-( ... but with a little bit more preassure it was possible to remove the screws.

    dirkvloenwagner -

  6. XfHIrygDNgEDWQtJ

    • Kippe den Akku soweit nach hinten, dass du an den Akkukabelstecker herankommst.

    • Ziehe den Akkukabelstecker aus seinem Anschluss auf dem Logic Board und entferne den Akku aus dem oberen Gehäuse.

    • Wenn du einen neuen Akku einbaust, solltest du ihn nach dem Einbau kalibrieren.

    Excellent guide

    Kola Ajibade -

  7. q4AYHYofrFYf26NT

    • Apple klebt ein kleines Stück durchsichtigen Kunstoffs auf eine Seite des Logic Boards hinter den Stecker des Kamerakabels, um ihn im Anschluss zu befestigen. Wenn du es entfernst, dann achte darauf, dass du keine der oberflächlich befestigten Bauteile auf dem Logic Board beschädigst.

    • Halte ein Ende des Kabelhalters mit einem Finger nach unten, während du das andere Ende mit der Spudgerspitze etwas anhebst und vom Kamerakabelstecker wegdrehst.

    I found it quite easy to carefully remove the drive from under the camera cable without disconnecting it, and guide the new drive back in under. It saved time and the danger of damaging those fragile connectors.

    Glenn Richards -

  8. TAYtNoXESQHqnVEO
    TAYtNoXESQHqnVEO
    l4tvw2qQoXGxALXt

    • Ziehe das männliche Ende des Kamerakabels gerade vom Anschluss weg, um es zu trennen.

    • Ziehe den Stecker parallel zur Oberfläche des Logic Boards und nicht senkrecht zu ihm.

    I would recommend leaving the camera cable plugged into the motherboard, and simply sliding the optical drive out from underneath it carefully. If you mistakenly life this connector straight up (as I did) you can damage either the cable connector or the motherboard socket. I damaged the connector on the cable and now the wifi antenna doesn't work. Replacing this damaged cable is about 10X more of a pain (in time and money) than the effort to slide the optical drive out from beneath this cable instead of disconnecting it.

    Frank Stickney -

    I agree, the same issue happened to me (My MBP no longer recognizes its wi-fi adapter). The black connector is very fragile, and very hard to slide back in after you take it out. Try not to disconnect it if you can.

    Dave Yu -

    Totally agree here, my wifi card is no longer recognized by the computer. Not sure what to do now.

    raj grainger -

    100% true! Thanx for confirming

    cj67 -

  9. sDw51JybJmED6tBH

    • Löse das Kamerakabel aus der Klebeverbindung zum optischen Laufwerk.

    When reassembling, which adhesive should be used to reattach the camera cable?

    Daniele Tamponi -

  10. nvN55qsyPNCsqqIS
    nvN55qsyPNCsqqIS
    LxsgcIh1tRXsRCtW

    • Dieser Schritt ist nur nötig, wenn dein Display entspiegelt ist. Wenn du ein glänzendes Display hast, dann überspringen ihn.

    • Ziehe das männliche Ende des Bluetooth-Kabels gerade aus seinem Anschluss heraus und trenne es ab.

    • Ziehe den Stecker parallel zur Oberfläche des Logic Boards und nicht senkrecht zu ihr.

    • Heble das Bluetooth-Antennenkabel mit dem flachen Ende des Spudgers aus seinem Anschluss auf der Platine.

    How can I determine if I have an antiglare display?

    Thanks!

    Dan

    Dan Neunaber -

    If you have the part in step 10, you do. If you don’t, you don’t (looks like pic in step 9).

    maccentric -

  11. pLBftZDrqIHej1MI
    pLBftZDrqIHej1MI
    mTuHTEIjvViLm5Al

    • Dieser Schritt ist nur nötig, wenn dein Display entspiegelt ist.

    • Entferne die beiden 8 mm Kreuzschlitzschrauben, mit denen der Halter des Bluetooth/Kamerakabels am oberen Gehäuse befestigt ist.

    • Eine der Schrauben bleibt in der Erdungsöse des Bluetooth/Kamerakabels hängen. Wenn du das Display austauschst, musst du diese Schraube auf das neue Display übertragen.

    • Hebe die Haltereinheit des Bluetooth/Kamerakabels aus dem oberen Gehäuse heraus.

  12. TliQ2cHnJgkqQBxR

    • Heble den Stecker des optischen Laufwerks mit dem Spudger gerade vom Logic Board weg.

  13. P1qSP65RsMJCTZhQ

    • Die innere Seite des optischen Laufwerks ist mit einer einzelnen 3,5 mm Kreuzschlitzschraube am oberen Gehäuse befestigt. Drehe sie heraus.

    Totally stripped this screw, no idea what to do know.

    What -

  14. IUXLKE1FIYXDDuol

    • Die äußere Seite des optischen Laufwerks ist mit zwei 3,5 mm Kreuzschlitzschrauben am oberen Gehäuse befestigt. Drehe sie heraus.

    When installing the HD bay, the screws here will not go back. Not sure if the bracket/holes are somehow different. After completing the install, everything seems secure. Does anyone think not having these screws is critical beyond securing the drive?

    toddfletcher -

  15. fDTqFrDXAGhvPXiA

    • Hebe das optische Laufwerk am linken Rand an und ziehe es aus dem oberen Gehäuse heraus.

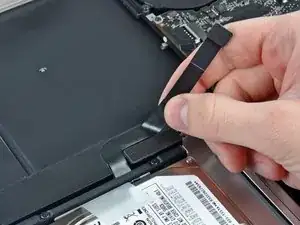

  16. BogtqgVIj5gK3sDJ
    BogtqgVIj5gK3sDJ
    IQQ3CVh6N4BsCWhj

    • Heble den Stecker am Kabel zur Festplatte/Infrarotsensor mit dem flachen Ende des Spudgers vom Logic Board hoch.

    • Hole das Festplattenkabel aus dem Kanal im Tieftöner und rechtem Lautsprecher heraus.

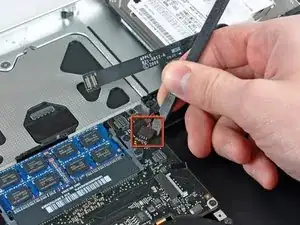

  17. hVyRXb3qb3XkkdVH

    • Heble den Stecker des Tieftöners/rechten Lautsprechers mit dem flachen Ende des Spudgers gerade vom Logic Board weg.

    I'm over 1024 characters and I'm not rewriting it, So your getting 4 comments! you'll see why!

    So recently I switched from "smcFanControl" to "Macs Fan Control" ( because I wanted temperature controlled fan speeds ) and it has been running really well. so I thought that today was a good time ( 1:00 or 1AM ) to do some system maintenance on my MacBook Pro. And out came my trusty "iFixIt 54 bit driver Kit" and off went the bottom to dust everything out to prepare for the winter.

    imark7777777 -

    I was also feeling brave enough to tackle my little problem, you see I have noticed for a while a crackling sound in my speakers and I am not one to crank it up to 11, so I assumed that something might have gotten in there between the grill and the speaker ( I also thought it would be neat to check out this whole speaker subwoofer assembly ). I also just recently noticed it earlier on the right side which is directly above the optical drive ( yes I still have one of those! ) so I figured it would be pretty easy to quickly get to and I was right. all went fine and dandy until I went to unplug the cable for the speaker………… Whereupon, I IMMEDIATELY RIPPED THE CONNECTOR OFF THE CIRCUIT BOARD!!!!!!!!! Now mind you I've been through this before and I certainly wasn't rushing it, I already knew which way the connector worked because I discovered them when I took the fans out to clean them...

    imark7777777 -

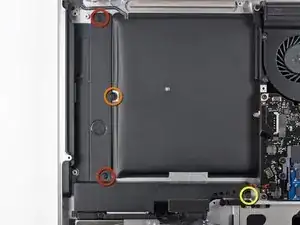

  18. lqSKPHXpcY22ELki

    • Entferne folgende vier Kreuzschlitzschrauben, mit denen der Tieftöner und der rechte Lautsprecher am oberen Gehäuse befestigt ist:

    • Zwei 3,2 mm Schrauben

    • Eine 2,6 mm Schraube

    • Eine 5 mm Schraube

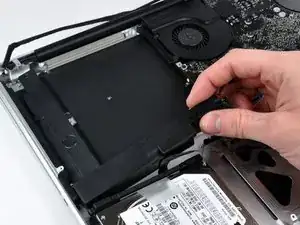

  19. WIud3d41RH3iIXyS

    • Hebe die Baugruppe aus Tieftöner und rechtem Lautsprecher aus dem oberen Gehäuse heraus.

Abschluss

Um dein Gerät wieder zusammenbauen folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Andrew Bookholt

578335 Reputation

2 Kommentare

Excellent tutorial : be careful when removing the woofer connection : do it exactly as it is pictured otherwise you may harm the motherboard.

thierry28722 -

I followed these steps in order to inspect the cracked subwoofer of my MBP. After disassembly, the membrane was unglued and instead of replacing, finnally I glued it again with Neopren. It works perfectly again !

Laurence Bourgeois -
