Microsoft Surface 3 Audiobuchse und MicroSD Einschub austauschen

Geschrieben von: Andy Stone
  • Kommentare: 6
Microsoft Surface 3 Audiobuchse und MicroSD Einschub austauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

Keine Schätzung

Einleitung

Um die Audiobuchse und den MicroSD Einschub auszutauschen, musst du das Gehäuse öffnen, verschiedene Hindernisse, welche die Audiobuchse festhalten, beseitigen und zum Schluss die Audiobuchse entfernen und ersetzen.

  1. i3gUIJqKOV24tRAa
    i3gUIJqKOV24tRAa
    4hMYe1pSQOSBwrBy

    • Erwärme einen iOpener, wie in der iOpener Anleitung angegeben.

    • Lege den warmen iOpener auf die Kanten des Bildschirms. Die Wärme verringert die Klebekraft des Klebers zwischen Display und Gehäuse.

    no, I didn't break the screen upon removing batteries.

    Robert Hale -

  2. DVPciF4CvQJmoTBb
    DVPciF4CvQJmoTBb
    Slju3QQMa2gfLGZP

    • Schiebe ein iFixit Opening Pick (Plektrum) unter die Kante des Bildschirms bei der Lausprecherbuchse.

    • Die erfordert relativ große Kraftanstrengungen. Ein Fingernagel hilft am Anfang beim Anheben.

    • Wenn du das Plektrum gerade nach unten an der Kante hineinschiebst, wird er durch das Lautsprechergitter gehen und eventuell den Lautsprecher beschädigen. Versuche das Plektrum in einem flachen Winkel hineinzuschieben.

  3. qBJP5nD4H5yRZr3T
    qBJP5nD4H5yRZr3T
    usiC5WA6MiTnetEY

    • Arbeite dich vorsichtig um das Gerät herum, dazu brauchst du Plektren, einen warmen iOpener, und Glück.

    • Sollte das Glas auf einer Seite gebrochen sein, versuche es erneut von der anderen Seite, damit du auf dieser Seite eine saubere nicht gebrochene Kante hast.

    • Auch wenn das Glas dieses Displays keine scharfen Kanten hat, wenn es gebrochen ist, bleibt es doch zerbrochenes Glas, mit dem man vorsichtig umgehen sollte.

    Be very careful on the top edge where the front-facing camera is. The antenna’s for all wireless components are pressed into the adhesive on both the right and left of the camera. I tore off a piece of my wifi antenna here.

    Adam Pyle -

  4. QWQbliwkeU6baZER

    • Drehe das Display um, so dass die darunter liegenden Teile gut zugänglich sind.

    • Nimm das Display nicht heraus, denn es ist noch immer mit der Hauptplatine verbunden.

    • Falls du das Display ersetzt, oder es einfach aus dem Weg haben willst, fahre mit den in den Schritten der Anleitung zum Ersetzen des Displays fort.

    Please note that the WIFI antenna can become stuck to the display. It is located on the black plastic to the right of the camera and can be easily disconnected accidentally. Excellent guide otherwise.

    Gary Gleeson -

    I second this comment. Didn’t know it was there. The surface 3 pro guide clearly warns of this in the takeapart.

    Brian Carlson -

  5. Cct2AMGKHuGM2KBG

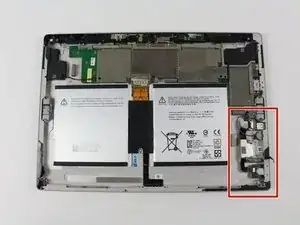

    • Du wirst im ror markierten Bereich arbeiten, wenn du die Audiobuchse und den MicroSD Einschub austauschen willst.

  6. DarXtJxlL4Ihspta

    • Entferne das Stück schwarzen Klebebands, welche in der Nähe der Audiobuchse zwei Schrauben verdeckt.

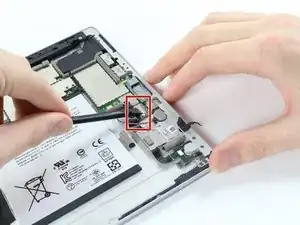

  7. LEIHdvjUjMmqsq53
    LEIHdvjUjMmqsq53
    iGGe1upckptXUE1O

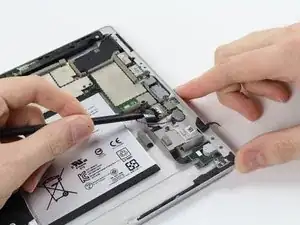

    • Entferne mit dem Spudger die silberfarbene Halterung.

  8. yhAFGpQDjruQV4CF
    yhAFGpQDjruQV4CF
    jbQnl4QYFE1nZQop

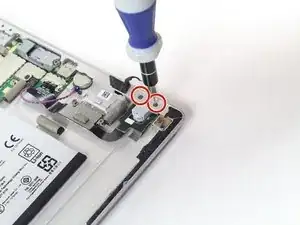

    • Entferne die beiden 5 mm Torx T2 Schrauben neben der Audiobuchse.

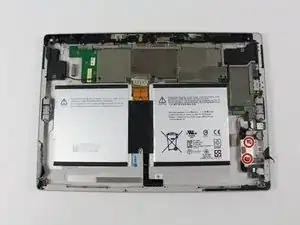

  9. bS6KNFSA2rSsViVP
    bS6KNFSA2rSsViVP
    lhmV2J5CMGItPOtP

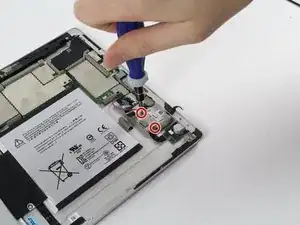

    • Entferne die beiden 2 mm Torx T3 Schrauben, welche den MicroSD Einschub festhalten.

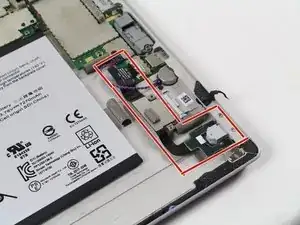

  10. TX1uV24TrZp1FxSC
    TX1uV24TrZp1FxSC
    nQeXCQpDVZI1xSDY

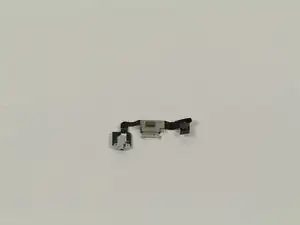

    • Entferne vorsichtig die ganze Einheit aus Audiobuchse und MicroSD Einschub. Im zweiten Foto ist das Teil zu sehen.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
