Microsoft Surface 3 Standfuß austauschen

Geschrieben von: Harold Hall

Kommentare: 13

Microsoft Surface 3 Standfuß austauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Der Austausch des Standfußes ist eine der einfachsten Reparaturen am Surface 3. Du musst aber trotzdem das Display abnehmen und den Akku entfernen, um an das Teil zu gelangen.

Werkzeuge

Schritt 1

Erwärme einen iOpener, wie in der iOpener Anleitung angegeben.
Lege den warmen iOpener auf die Kanten des Bildschirms. Die Wärme verringert die Klebekraft des Klebers zwischen Display und Gehäuse.

no, I didn't break the screen upon removing batteries.

Robert Hale -

Schritt 2

Schiebe ein iFixit Opening Pick (Plektrum) unter die Kante des Bildschirms bei der Lausprecherbuchse.
Die erfordert relativ große Kraftanstrengungen. Ein Fingernagel hilft am Anfang beim Anheben.
Wenn du das Plektrum gerade nach unten an der Kante hineinschiebst, wird er durch das Lautsprechergitter gehen und eventuell den Lautsprecher beschädigen. Versuche das Plektrum in einem flachen Winkel hineinzuschieben.

Schritt 3

Arbeite dich vorsichtig um das Gerät herum, dazu brauchst du Plektren, einen warmen iOpener, und Glück.
Sollte das Glas auf einer Seite gebrochen sein, versuche es erneut von der anderen Seite, damit du auf dieser Seite eine saubere nicht gebrochene Kante hast.
Auch wenn das Glas dieses Displays keine scharfen Kanten hat, wenn es gebrochen ist, bleibt es doch zerbrochenes Glas, mit dem man vorsichtig umgehen sollte.

Be very careful on the top edge where the front-facing camera is. The antenna’s for all wireless components are pressed into the adhesive on both the right and left of the camera. I tore off a piece of my wifi antenna here.

Adam Pyle - 27/11/19

Schritt 4

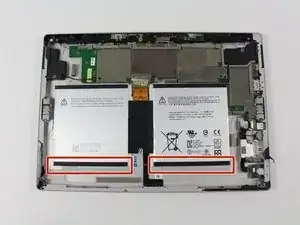

Drehe das Display um, so dass die darunter liegenden Teile gut zugänglich sind.
Nimm das Display nicht heraus, denn es ist noch immer mit der Hauptplatine verbunden.
Falls du das Display ersetzt, oder es einfach aus dem Weg haben willst, fahre mit den in den Schritten der Anleitung zum Ersetzen des Displays fort.

Please note that the WIFI antenna can become stuck to the display. It is located on the black plastic to the right of the camera and can be easily disconnected accidentally. Excellent guide otherwise.

Gary Gleeson - 06/11/18

I second this comment. Didn’t know it was there. The surface 3 pro guide clearly warns of this in the takeapart.

Brian Carlson - 08/06/20

Schritt 5

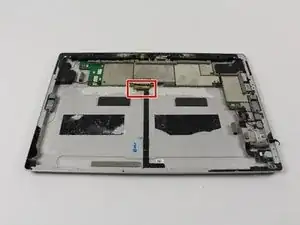

Wenn du das Gehäuse geöffnet hast, kannst du den Akku austauschen.

Schritt 6

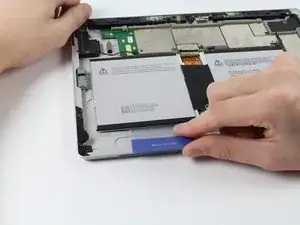

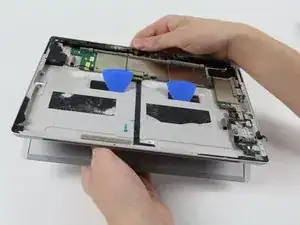

Schiebe Plastikkarten unter die Teile des Akkupacks.
Schiebe die Karten um den Akku herum, damit sich die Klebeverbindung darunter löst.

Schritt 7

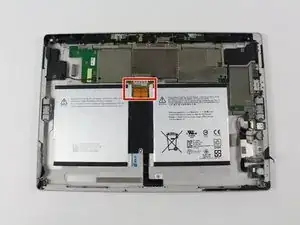

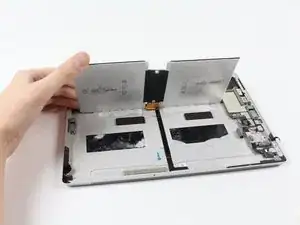

Schiebe vorsichtig den Flachverbinder für Versorgung und Daten des Akkus aus seinem Anschluss heraus.

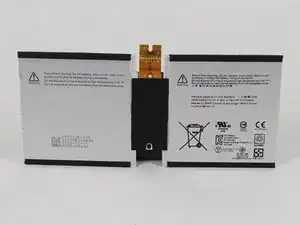

Nun kannst du den Akku durch einen neuen ersetzen.

When replacing the battery, the connector will not slide back in where it came from easily. There are small “fingers” that press down on the top of the connector from the bottom of the logic board, they are pressed down against the back of the casing so firmly that the connector will not slide under them, instead the cable will ride up them and jam into the back of the logic board. I’ve found the best solution is to remove the screws from the logic board and use a spudger to gently lift the logic board to make a space under the fingers to allow the connector to slip back in.

Brad Perkins - 29/09/18

Be aware of the fragility of the battery connector and ensure that the replacement has got the cut out on the leading edge. I’ve managed to break / snap the connecting cable on the replacement battery :-( so will have to order another and try again (at £25 its worth trying again IMHO).

Gary Gleeson - 23/11/18

If one of this pins holding the ribbon breaks does the mother board still work, with a new battery. Do i need to remove motherboard to instsll battery ribbon. Its hard not to break.

Ana Rios - 06/03/19

I took out the six (torx 3) and two (torx 2) screws near the battery terminal. Then used a spudger on the left side of the logic board to get it high enough off the frame to sneak in the battery connector. Worked great. Helps to have an extra hand too.

Corey S - 03/07/19

I want to ask that do I need to fold the battery's flat power and data connector first before I slide connector into its insert?

It does not work when I slide it in, or I just not slide it deep enough?

tsengkt - 13/10/19

I installed the battery but it was shorting. Examine a picture of the backside of the motherboard (ebay). There are THREE rows of connector pins to the battery, not just the row you see, and you’ve got to get under all the rows it’s supposed to connect to or it shorts. Only way to do this is to get some screws out and lift the motherboard enough to get it under.

kevin messerschmidt - 29/01/20

It’s a very important point mentioned a couple of times above concerning the contact fingers. As the top edge of the circuit board seems to be stuck into the back case you have to prise up the bottom of the circuit board enough to slide the connector under and over a plastic stud. The problem is that there are three rows of fingers on the circuit board which connect to the battery connector and it’s very easy to lift the connector over the plastic stud and then not get it down again to get under the third row of fingers.

maytrees webmaster - 18/02/21

Schritt 8

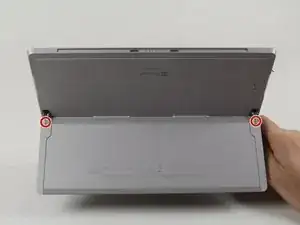

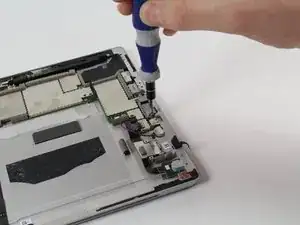

Entferne die vier 5 mm Torx T3 Schrauben.
Wenn du die Scharniere nicht entfernen musst, dann kannst du den Schritt mit dem Entfernen der Halterasten überspringen.

Schritt 9

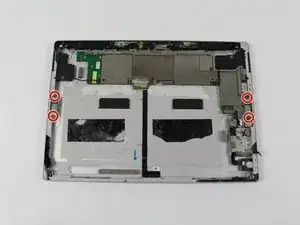

Entferne die vier 5 mm Torx T3 Schrauben, welche die Scharniere festhalten.

Schritt 10

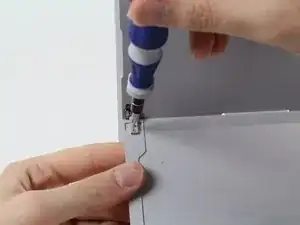

Die beiden Halterasten müssen durch die Schlitze im Gehäuse geführt werden, damit der Standfuß frei wird.
Setze die Plektren so ein, dass die Halterasten durch die Schlitze gleiten können. Ziehe dann den Standfuß einfach heraus.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
